خب وقتی این همه ی پین ها رو روی uno اشغال کنه که دیگه نمیشه باهاش کاری کرد! مثلا میخوام بگه اگه فلان پین high بود اینو نشون بده اون موقع باید چیکار کنم؟
سلام ..نقل قول:
نوشته اصلی توسط hamed1995
همچین موقعی باید نوع ال سی دی عوض کنی (یعنی بجای پورت موازی یا SPI باشه یا I2C )...
یا اینکه پورت بیشت ر احتیاج داری نوع برد کنترلر عوض کنی مثلا Arduino mega2560 یا Arduino DUO
سلام.بی زحمت کدی که خدتون با اون جواب گرفتین رو لطفا بذارید.من که هر کار میکنم جواب نمیده.
این ال سی دی چند سری چیپ درایور داره که داخل کتابخونه TFTLCD-Library که مال adafruit هستش چنتا از چیپ ها رو معرفی نکرده ولی من با اینک git پایین تونستم درستش کنم امتحانش کن ;) موفق باشینقل قول:
نوشته اصلی توسط alireza_ma
سلام. من کتابخانه ی TFTLCD-Library.zip و TFTLCD Library Maser.Zip رو باز میکنم و موقع ریختن بر روی اردوینو ارور کامپایل کردن میده. مشکل چیه؟
این ارور:
exit status 1
Error compiling for board Arduino/Genuino Uno.
سلامنقل قول:
نوشته اصلی توسط magmagmary
بنده هر کاری کردم نتونستم این رو راه اندازی کنم فقط صفحه با نور سفید روشن میشه و دیگه هیچ کاری نمیکنه.... لطفا راهنمایی بفرمایید..
برد بنده: Mega 2560
دوستانی که استفاده کردن لطفا راهنمایی کنن. ممنون
دوستان سلام. وقتتون بخیر. من توی راه انداختن این شیلد به مشکل بر خوردم. از اونجایی که شیلد هست که مطمئن هستم پایه ها درست متصل شده اند.
توی برنامه تست که adafruit بهمون داده من هر کار کردم نتونستم راه اندازیش کنم و همیشه میگه چیپ درایورم را نمیشناسه.
مشکل از کجاست؟ در ضمن من از برد مگا 2560 استفاده میکنم
اینم یه تصویر از قسمت سریال مانیتور که مینویسه چیپ را نمیشناسه
فایل پیوست 3733
خب دوستان متشکرم که کسی پاسخگو نبود. بعد از چندین روز جست و جو در کد های کتابخانه متوجه شدم کد های کتابخانه دارای یک مشکل کوچک هستند. در کتابخانه pin_magic شماره پین ها در دو حالت معرفی شده اند. در حالت داشتن شیلد ( همین جنسی که شما در حال فروش هستید ) و در حالتی که سیم کشی را خودت دستی انجام داده باشی. متاسفانه برای برد های مگا 2560 نحوه تعریف پین ها کاملا اشتباه هست و برای درست کردن این ماژول دو راه داری. یک این که پین ها را در این کتابخانه درست تعریف کنی و راه دوم که برای افرادی که برنامه نویسی قوی ندارند راحت تر خواهد بود اینه که سیم کشی را به صورت دستی انجاد بدهید. موفق باشید.
سلام
شیلد نمایشگر لمسی 2.4 اینچ
لینک خرید: شیلد نمایشگر LCD TFT فول کالر تاچ 2.4 اینچی مناسب برای بردهای آردوینونقل قول:
نوشته اصلی توسط masoudagha
ممنون بابت کمکت. من هم همین مشکل رو دارم ولی من UNO دارم و نمیشه شیلد رو اشتباه متصل کرد پس اتصالات من درسته با این حال نوع اتصالات رو شیلد تشخیص نمیده و breakout میده.البته توی Serial Monitor بجای اینکه Identifier 8080 باشه ، 505 هست.
از طرفی هم با اینکه lcd کاملا صفحه سفید رو نشون میده ، ولی نور صفحه کم و زیاد میشه که انگار میخواد چیزی رو نشون بده. ممنون میشم اگه کسی کمک کنه.
ممنون.مثل اینکه فقط صورت مسله پاک شده.رفتار lcd همون طوریه.نقل قول:
نوشته اصلی توسط aliksa

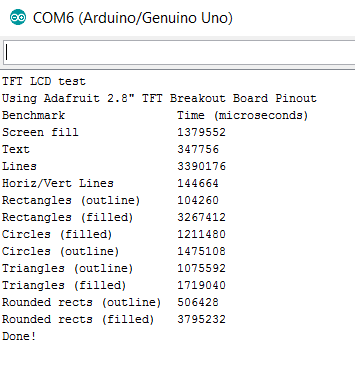

عکس از Serial Monitor : فایل پیوست 3750
ممنون میشم اگه کمک کنین
این مشکل من حل نشدنیه مثل اینکه..
با اینکه درایور چیپسِت شیلدم ILI9341 هست، ولی باز خروجی روی اسکرین دوتایی میاد..
نت رو زیر و رو کردم چیزی پیدا نکردم.
چند نفر خارجی هم این مشکل رو داشتن ولی حل نشد.
این اسکرین :
http://s9.picofile.com/file/83074081...925_160228.png
کسی پاسخگو نیست ؟ مرجع اصلی آردوینو به زبان فارسیه و کسی جواب نمیده ؟
این ال سی دی انواع مختلف داره . با برنامه زیر نوع رو مشخص کنین و از لینکی که می ده برنامه رو دانلود کنین :
http://misc.ws/wp-content/uploads/20..._ID_Reader.zip
حالا چه کنم ؟؟نقل قول:
نوشته اصلی توسط modj.ir
کد:Serial took 0ms to start
ID = 0x0
آقایان اساتید آردوینو،
من جایی خوندم که برخی از این شیلدهای چینی، دارای idهایی هستند که در لیست پیش فرض idهای این lcd وجود نداره.
این idها رو چطور معیّن می کنند ؟ چطور میشه id صحیح این شیلد رو پیدا کرد ؟ وقتی اسکچی مثل lcd id reader هم نمی تونه id صحیح رو تشخیص بده، از کجا میشه فهمید ؟ لطفاً پاسخ بدید. رفته روی مُخ.
سپاس
لطفاً پاسخ بدید.
پاسخگویی اساسی و اصولی رو باید از مراجع تخصّصی خارجی یاد گرفت.."هیچ" تاپیک پاسخ نداده ای در اون ها وجود نداره..
کسی نیست راهنمایی کنه ؟
تکلیف ما این وسط چیه هیچ کتاب خانه ای هم ک جواب نمیده چکار کنیم ؟؟؟؟؟؟؟؟؟؟؟؟؟؟
کسی میست جواب بده؟
کسی نیست راهنمایی کنه؟
کسی نیست؟؟؟ عجب انجمن مدیریتی هستش
یافتم بالاخره کتابخانه مخصوص یافتم
البته اگه این انجمن گمراهم نمیکرد یک روزه پیدا میکردم
درضمن چیپ این lcdاز سری77 هست
با سلام خدمت دوستان عزیز.
منم یه دونه از این شیلدها رو از فروشگاه خریداری کردم! - به هوای عکسی که در قسمت معرفی گذاشته شده بود - ولی متاسفانه هم از لحاظ بسته بندی - فاقد کاور - کیسه پلاستیکی آنتی استاتیک - و پایه های کج... بود. که با فرمایشات مدیر محترم فروش در مورد قصور پست و نحوه ارسال هم قانع نشدم...
مشکل بعدی یافتن درایور شیلد بود! این شیلد - فاقد رگلاتور و خازن در پشت شیلده برعکس، عکس معرفی محصول... - تو فروشگاه هایی که عرضه میشه گاها با درایور 9341 و 9340 و 9335 و 9325 معرفی میشه! آی دی نمونه ای که از فروشگاه ارسال شده بعد از تست با Reading_Lcd_Driver مشخص شد که ID=0x7783 هست، با این حساب درایور میشد ST7781 ... ولی شیلد به کتابخونه های ST7781 و مثال های دانلود شده جواب نداد!
تجربه ای که از شیلدها دارم، شیلدهایی راحت قابل استفاده هستن که آی دی و درایور مربوطه هم شماره باشن، تجربه شخصی - مثل :
ILI9302 ID=0x9302
ILI9320 ID=0x9320
ILI9325 ID=0x9325
ILI9327 ID=0x9327
ILI9329 ID=0x9329
ILI9335 ID=0x9335
ILI9338 ID=0x9338
ILI9341 ID=0x9341
ILI9481 ID=0x9481
ILI9486 ID=0x9486
ILI9488 ID=0x9488
تو یکی از سایت های خارجی خوندم که تشابهی بین درایور 9325 و ST7781 وجود داره! - ببخشید توجیه علمی برا این حرف ندارم! - بنابراین روی کتابخونه ها و نمونه مثال های 9325 زوم کردم، تا بالاخره راهی برای بکار گیری این شیلد پیدا کردم. نسخه نصب شده آردوینو رو سیستم 1.8.5 و برد آردوینو Uno R3 هست و هنوز رو بقیه بردها وقت نکردم تست کنم.
یه مشکلی هم گاهی پیش میاد مثلا کدی رو آپلود کردیم و چواب نگرفتیم! برای ریست کردن برد بهتره شیلد و از برد جدا کنید تا راحت تر بشه برد و ریست کرد.
اینها تجربه کاری بنده با این این شیلد بد قلق بود که خوشبختانه حل شد و خوشحالم که بتونم کمکی - برا دوستان عزیزی که برد و خریدن و جواب نگرفتن - انجام بدم.
و اما کدها :
کد ریست :
#include <EEPROM.h>
void setup() {
pinMode(13, OUTPUT);
for (int i = 0 ; i < EEPROM.length() ; i++) {
EEPROM.write(i, 0);
}
digitalWrite(13, HIGH);
}
void loop() {
}
کد بعدی رو در پست بعدی ارسال میکنم.
موفق باشید.
در پاسخ ب شما دوست عزیز که این lcdاصلا بدقلق نیست خیلی هم ساده هستش سه کتابخانه نصب کن درست میشه البته این بگم ک راهمایی بزرگ به همه تمام کتابخانه های قبلی tft حذف بعد کتابخانه جدید نصب کنید اینم اسمشون برین حالش ببریدنقل قول:
نوشته اصلی توسط بیژن
Adafruit_GFX
Mcufriend_kbv.zip این کتابخونه مخصوص برای نصب بر روی انواع اردویینو
Touch-Screen-Library-master.zip
ID=0x7783
لطفا راهنماییم کنید.چه کتباخانه ای رو باید استفاده کنم؟
دوست عزیز برای این شیلد کتابخونه TFTLCD-Library-master و TFTLCD-ST7781-master رو دانلود کنید!
فایل پیوست 3835
اینم یه امتحانی بکنید پارسال - برا یه شیلد2.8 اینچی - نوشته بودم با تغیراتی تو این شیلد هم جواب داد!
موفق باشید.
نقل قول:
نوشته اصلی توسط mohammadali
حرف شما متین! اما خدمتتون عارضم که آردوینو...پی ال سی نیس که چن روز بشینی کد بنویسی و خطا و آزمون کنی!
آردوینو و باید کتابخونه دانلود کنی و کد خودت و بنویسی و خلاص...
در ضمن من همون سه روز اول راه استفادش و پیدا کردم و کلی حالش و بردم! - چن سالی هس از این شیلدها استفاده میکنم و برا تشویق بچه های فامیل برا درسخونی با این شیلدها هدیه تولد میدم بهشون!
بیشتر بخاطر دوستانی که مشکل داشتن و ... اینجا پست دادم!
یا حق.
درسته منم برای راهنمایی گفتم
سلام من دارم یه عکسو میارم بالا ولی به سرعت خیلی پایینی میاد بالا چطوری این سرعتو افزایش بدم؟؟؟
ssallam
lcd tft natunesstam rahandazi konam program arduino irad mighire
Arduino: 1.8.5 (Windows 7), Board: "Arduino/Genuino Uno"
C:\Users\ali\Desktop\tft lcd\TFTLCD-Library-master\examples\tftpaint_shield\tftpaint_shield.in o:4:54: fatal error: Adafruit_GFX.h: No such file or directory
#include <Adafruit_GFX.h> // Core graphics library
^
compilation terminated.
exit status 1
Fehler beim Kompilieren für das Board Arduino/Genuino Uno.
Dieser Bericht wäre detaillierter, wenn die Option
"Ausführliche Ausgabe während der Kompilierung"
in Datei -> Voreinstellungen aktiviert wäre.
tarjome ..mighe bord ardoino wasse in cod nisst
2560 ham tesst kardam
nemidunam iruniha kheili farhangho zabuneshun ro pass midarand hich tozih dadeh nashodeh ein barname wasse che bordi hasst ya einke man ahmagham
شیلد پر دردسری است ولی با توجه به قیمت در صورتی که کتابخانه مناسب استفاده کنید بد نیست
کتابخانه برای Arduino Mega2560 و Arduino UNO
برای نصب کتابخانه در Arduino IDE در منو
Sketch > Include Library > Manage Libraries
در قسمت جستجو اسم کتابخانه زیر را تایپ کنید
MCUFRIEND_kbv
و سپس Install را بزنید
(برای استفاده از این کتابخانه لازم است Adafruit_GFX نسب شده باشد)
در صورت نیاز میتوانید کتابخانه را از لینک زیر نیز دانلود کنید
https://github.com/prenticedavid/MCUFRIEND_kbv
پس از نصب کتابخانه در منو
File > Examples > MCUFRIEND_kbv > graphictest_kbv
را آپلود کنید
در Serial Monitor آی دی چیپ برد را نیز برای شما نمایش میدهد
در مثالهای همراه کتابخانه ابزارهایی برای کالیبره کردن تاچ نیز موجود است
من این کتابخانه را با این ماژول و Arduino Mega تست کردم و مشکلی نداشتم
برای استفاده از تاچ اسکرین کتابخانه Touch-Screen-Library نیاز هست که میتونید از لینک زیر دانلود و نصب کنید
https://github.com/adafruit/Touch-Screen-Library
نقل قول:
نوشته اصلی توسط arduino26
باید کتابخانه Adafruit_GFX نصب شود
برای نصب کتابخانه در Arduino IDE در منو
Sketch > Include Library > Manage Libraries
در قسمت جستجو اسم کتابخانه زیر را تایپ کنید
Adafruit GFX Library
و سپس Install را بزنید
سلام من این شیلد رو گرفتم ونوع برد ام رو عوض کردم ، روی uno جواب میده ولی due خریدم موقع کامپایل جواب خطا میده راهنمایی بفرمایید لطفأنقل قول:
نوشته اصلی توسط meysamam
http://forum.arduino.ir/4/6/5408.html
برای due چطوری میشه؟نقل قول:
نوشته اصلی توسط کیوان
