ماژول مینی DFPlayer

سلام به همه دوستان من با این ماژول کار کردم تفریبا کامل هست
فقط چندتا موضوع :
1 : توی دیتا شیت نوشته بلندگو رو مستقیم به خروجی های SPK1 و SPK2 وصل میشه در حالی که من هیچ صدایی ار این خروجی ها نداشتم در عوض ار خروجی های DAC-L و DAC-R صدای داشتم که با اتصال به یک امپلی فایر LM386صدا خوبی داشتم ؟
2- توی دیتا شیت نوشته در صورت ارسال عدد هگز 0X10 -VOLUME ADJUST SET - Volume adjust set [DH=1:Open volume adjust][DL:set volume gain 0-31] این منظور از gain چیه چطوری میشه تنظیمش کرد و به چه کاربردی داره ؟
3- فرض کنید مازول در حال پخش یک موزیک هست و حالا شما نیاز دارین که یک موزیکی در یک پوشه دیگه اجرا بشه در حد چند ثانیه و مجدد برگردیم و ادامه همون موزیک فبلی رو اجرا کنیم چطوری باید عمل کرد و ادرس ادامع موزیک قبلی رو بدست بیاریم و به این ماژول بفرستیم ؟
پیشاپیش از دوستان ممنون هستم اگر هم کسی نسبت به راه اندازی این ماژول مشکلی داشت من در حد سوادم در خدمتتون هستم

سلام
gain که همون ولوم صدا هست ...
مورد 3 گمونم فقط با برنامه نویسی میشه به این هدف رسید از توانایی ماژول خارجه ...

نقل قول:

---

نوشته اصلی توسط arashpaydar51

سلام به همه دوستان من با این ماژول کار کردم تفریبا کامل هست
فقط چندتا موضوع :
1 : توی دیتا شیت نوشته بلندگو رو مستقیم به خروجی های SPK1 و SPK2 وصل میشه در حالی که من هیچ صدایی ار این خروجی ها نداشتم در عوض ار خروجی های DAC-L و DAC-R صدای داشتم که با اتصال به یک امپلی فایر LM386صدا خوبی داشتم ؟
2- توی دیتا شیت نوشته در صورت ارسال عدد هگز 0X10 -VOLUME ADJUST SET - Volume adjust set [DH=1:Open volume adjust][DL:set volume gain 0-31] این منظور از gain چیه چطوری میشه تنظیمش کرد و به چه کاربردی داره ؟
3- فرض کنید مازول در حال پخش یک موزیک هست و حالا شما نیاز دارین که یک موزیکی در یک پوشه دیگه اجرا بشه در حد چند ثانیه و مجدد برگردیم و ادامه همون موزیک فبلی رو اجرا کنیم چطوری باید عمل کرد و ادرس ادامع موزیک قبلی رو بدست بیاریم و به این ماژول بفرستیم ؟
پیشاپیش از دوستان ممنون هستم اگر هم کسی نسبت به راه اندازی این ماژول مشکلی داشت من در حد سوادم در خدمتتون هستم

---

1- چون خروجی صدای SPK از طرف آیسی 8 پایه میاد پس احتمالا دلیل اینکه صدا نداشته همون قطعی پایه 6 آیسی هست که دوستان توی پست های قبل عنوان کردند
2- این مورد رو جناب shobeir90 توضیح دادند
3- این ماژول قابلیت پخش تبلیغات وسط یه ترک رو داره و فایلهای تبلیغات باید در پوشه ADVERT ریخته بشن ، برای اطلاعات بیشتر این لینک رو ببینید : Cut in an ad while playing music

نتیجه*ای حاصل شد؟ من هم یکی دارم که روی دستم مانده!

نقل قول:

---

نوشته اصلی توسط allaei

نتیجه*ای حاصل شد؟ من هم یکی دارم که روی دستم مانده!

---

هیچ کدو ماز راهنمایی های دوستان کار ساز نبوده

چک کردید شما؟

سلام.

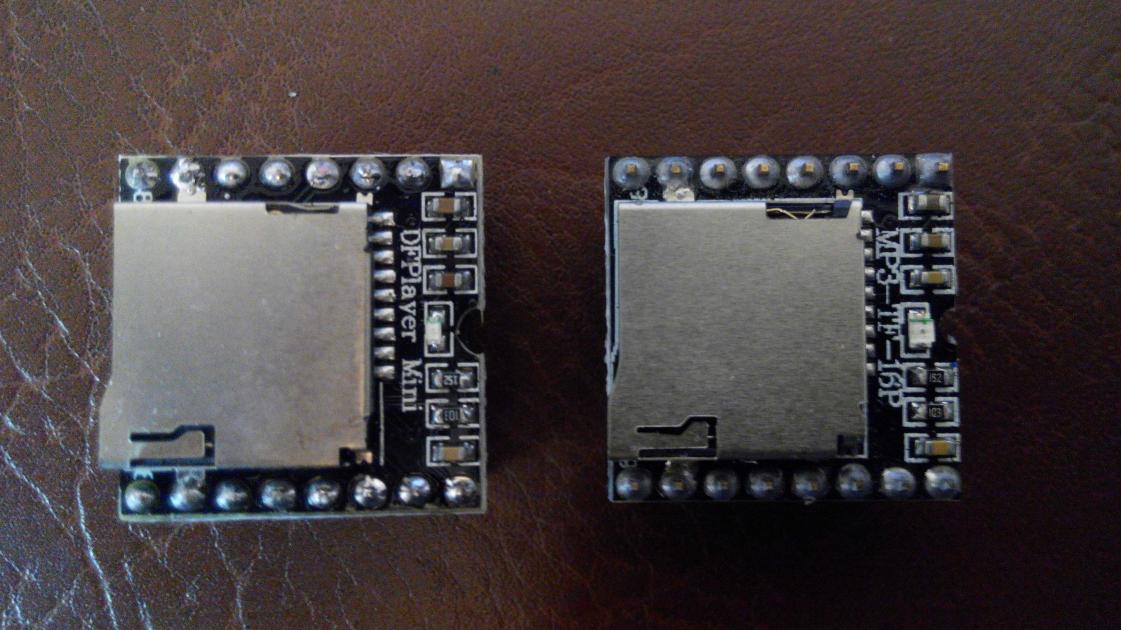

من یک عدد از این ماژولها خریده بودم که موفق نشدم با استفاده از مد add-key راه اندازیش کنم. روی این ماژول نوشته شده بود: MP3-TF-16P

جدیدا دو عدد دیگر خریدم که روی آنها نوشته شده بود: DFPlayer mini و این ماژولها در حالت add-key کار می کردند.

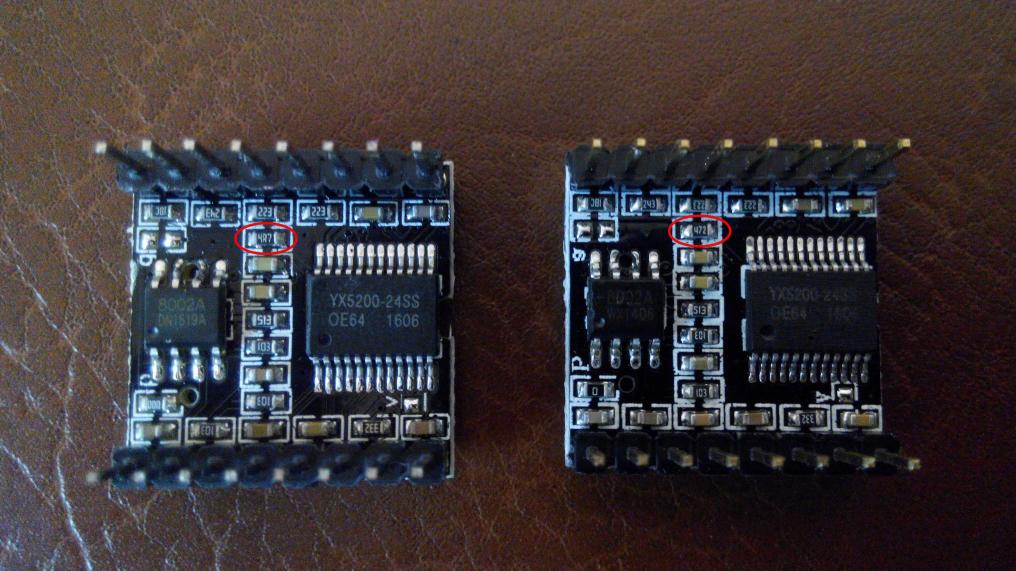

به مقایسه این دو ماژول پرداختم و متوجه شدم که در نوع اول که درست کار نمیکرده است مقدار یکی از مقاومتها اشتباه است. با تعویض آن مقاومت، ماژول قبلی نیز درست کار می کرد.
( در ماژول خراب، مقاومت 4/7 کیلو اهم است و در ماژولی که درست کار می کند همان مقاومت، 4/7 اهم است)

در عکسهای زیر این موضوع نشان داده شده است.

امیدوارم مشکل همه دوستان حل بشه، من که از عملکردش در تست اولیه راضی بودم.

فایل پیوست 3070

فایل پیوست 3071

نقل قول:

---

نوشته اصلی توسط praised63

سلام.

من یک عدد از این ماژولها خریده بودم که موفق نشدم با استفاده از مد add-key راه اندازیش کنم. روی این ماژول نوشته شده بود: MP3-TF-16P

جدیدا دو عدد دیگر خریدم که روی آنها نوشته شده بود: DFPlayer mini و این ماژولها در حالت add-key کار می کردند.

به مقایسه این دو ماژول پرداختم و متوجه شدم که در نوع اول که درست کار نمیکرده است مقدار یکی از مقاومتها اشتباه است. با تعویض آن مقاومت، ماژول قبلی نیز درست کار می کرد.
( در ماژول خراب، مقاومت 4/7 کیلو اهم است و در ماژولی که درست کار می کند همان مقاومت، 4/7 اهم است)

در عکسهای زیر این موضوع نشان داده شده است.

امیدوارم مشکل همه دوستان حل بشه، من که از عملکردش در تست اولیه راضی بودم.

فایل پیوست 3070

فایل پیوست 3071

---

سلام
احسنت به شما ، مقاومته رو با مقاومت 4.7 اهم تعویض کردم و ماژول درست شد

سلام
بنده این ماژول رو خریداری کردم اولا ک روش بجای dfplayer نوشته شده mp3-tf-16p
دوما وقتی طبق گفته انجمن مدارش رو وصل میکنم فقط صدای تق تق ازش بیرون میاد و چیزی پخش نمیشه (حتی به منبع ولتاژ دگ هم زدم ) اما جواب نمیده

نقل قول:

---

نوشته اصلی توسط mohamad1520

سلام
بنده این ماژول رو خریداری کردم اولا ک روش بجای dfplayer نوشته شده mp3-tf-16p
دوما وقتی طبق گفته انجمن مدارش رو وصل میکنم فقط صدای تق تق ازش بیرون میاد و چیزی پخش نمیشه (حتی به منبع ولتاژ دگ هم زدم ) اما جواب نمیده

---

دوست عزیزمتاسفانه در مونتاژ این سری اندازه یک مقاومت اشتباه شده .

این تاپیک رو مطالعه کنید
http://forum.arduino.ir/8/21/512.html#post14076

ینی من مقاومت رو عوض کنم کاملا درس میشه؟
من میخوام به اردوینو وصلش کنم دوستمون نوشته بودن مقاومت واسه مد add-key است
من این ماژول رو خریدم ک راحت باشم فک نمیکردم اینقد اذیتم کنه
