اینو تست کنید لطفا :نقل قول:
نوشته اصلی توسط paddesky
کد:
void row_Write(int rownumber , int number) {
lcd.setCursor(0, rownumber);
for (int i = 0 ; i < 16) lcd.print(number);
}
این تابع دو تا متغیر داره
متغیر اول rownumber شماره سطری هست که تصمیم دارید روش چاپ بشه
number اون عددی هست که تصمیم دارید چاپش کنید کثلا 1 2 3 والی آخر
البته این کد فقط برای عددهای یک رقمیه اگر دو رقمی بشه باید کد روتغییر بدیم
قعلا این رو تست کنید لطفا
اووو من عدد را مثال زدم و در پروژه خودم عددی نیست ... اینم تصاویر چیزای که میخوام بصورت منو عوض بشه ...

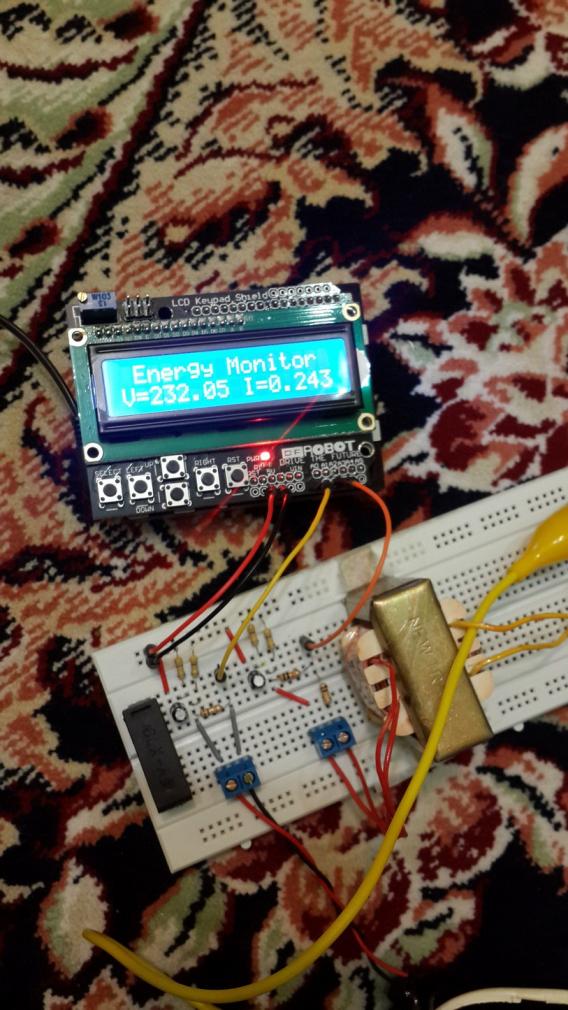

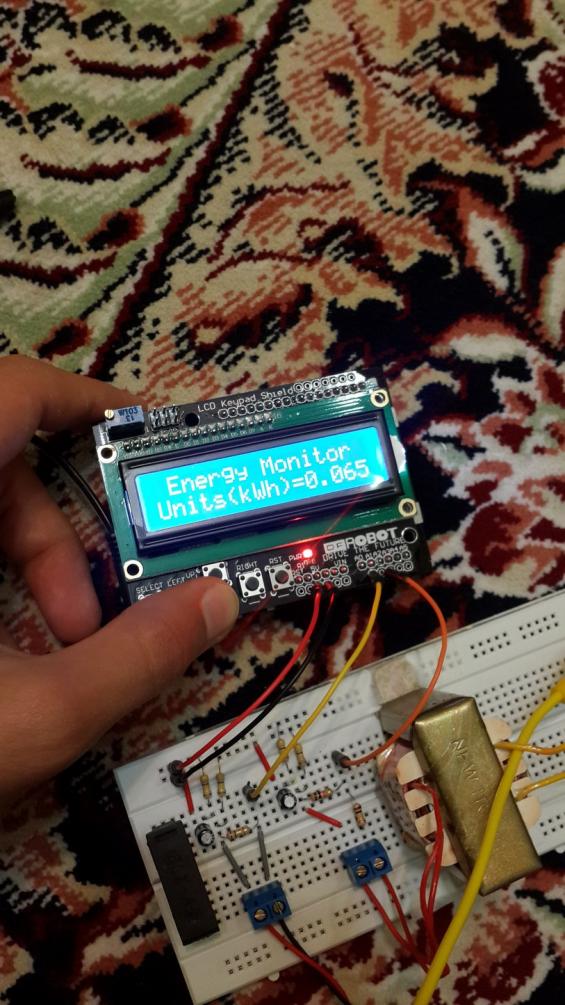

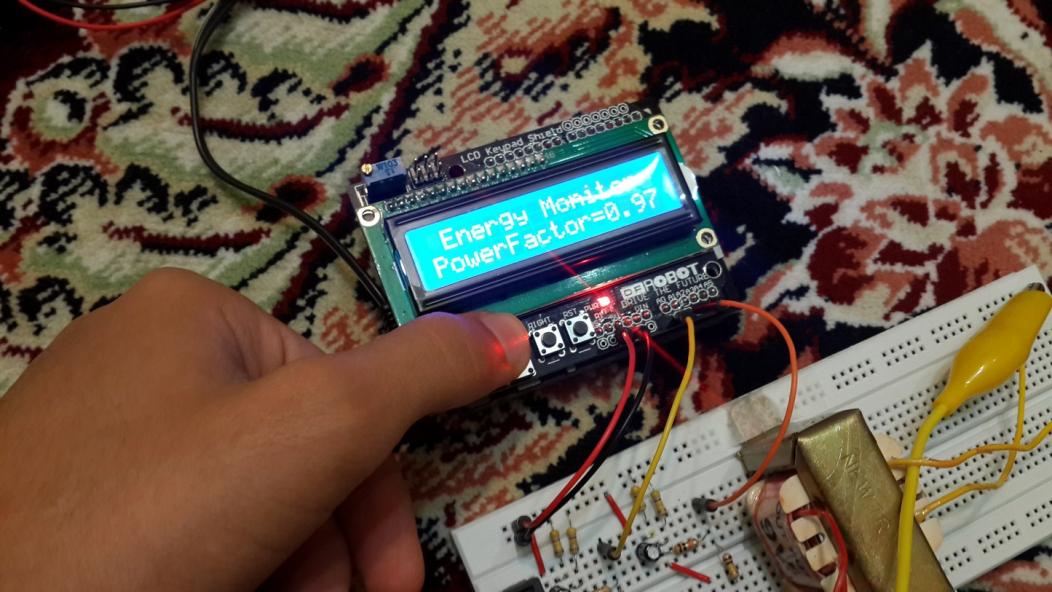

فایل پیوست 2020 فایل پیوست 2021 فایل پیوست 2022

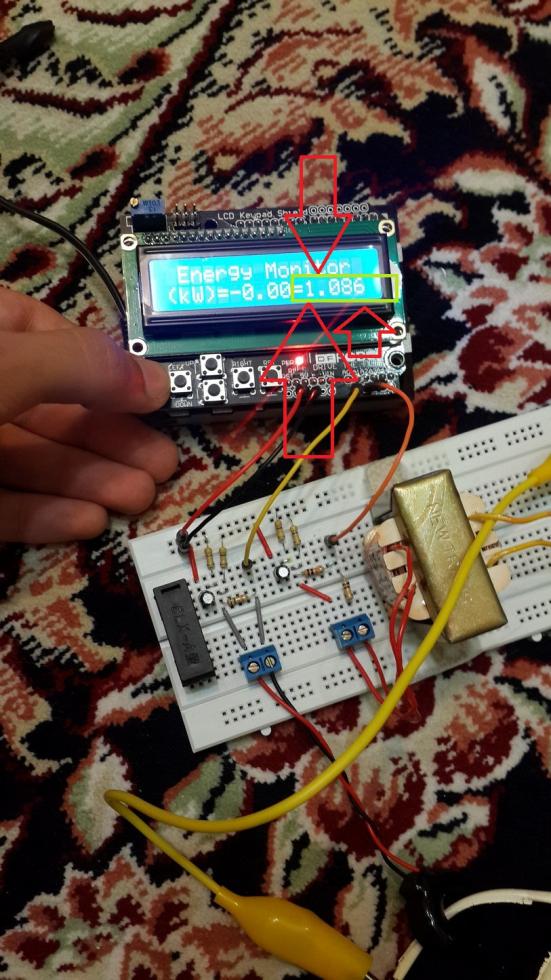

اما وقتی روی یکی از پارامترهای نشان داده میرم، بعد از اینکه میخواهد به حالت اول بازگردد، چند تا از حروف از حالت قبل در تصویر می ماند ...!!!
فایل پیوست 2023
این کدهای منه، میخوام اونای که نمایش بدم بصورت منو باشن، البته الان این را آپلود نکردم، این پارامترهام هستند که بلد نیستم منو بسازم که عوض بشن
کد HTML:#include "EmonLib.h" // Include Emon Library
EnergyMonitor emon1; // Create an instance
// include LCD the library:
#include <LiquidCrystal.h>
// select the pins used on the LCD panel
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
// define some values used by the panel and buttons
int lcd_key = 0;
int adc_key_in = 0;
#define btnRIGHT 0
#define btnUP 1
#define btnDOWN 2
#define btnLEFT 3
#define btnSELECT 4
#define btnNONE 5
// read the buttons
int read_LCD_buttons()
{
adc_key_in = analogRead(0); // read the value from the sensor
// my buttons when read are centered at these valies: 0, 144, 329, 504, 741
// we add approx 50 to those values and check to see if we are close
if (adc_key_in > 1000) return btnNONE; // We make this the 1st option for speed reasons since it will be the most likely result
if (adc_key_in < 50) return btnRIGHT;
if (adc_key_in < 195) return btnUP;
if (adc_key_in < 380) return btnDOWN;
if (adc_key_in < 555) return btnLEFT;
if (adc_key_in < 790) return btnSELECT;
return btnNONE; // when all others fail, return this...
}
void setup()
{
Serial.begin(9600); // set up the LCD’s number of columns and rows:
lcd.begin(20, 4);
emon1.voltage(2, 234.26, 1.7); // Voltage: input pin, calibration, phase_shift
emon1.current(1, 111.1); // Current: input pin, calibration.
}
void loop()
{
emon1.calcVI(20,2000); // Calculate all. No.of half wavelengths (crossings), time-out
emon1.serialprint(); // Print out all variables (realpower, apparent power, Vrms, Irms, power factor)
unsigned int long timemillis=millis(); //keeping the track of the time since the device is switched ON
unsigned int long time=timemillis/1000;
float realPower = emon1.realPower; //extract Real Power into variable
float apparentPower = emon1.apparentPower; //extract Apparent Power into variable
float powerFactor=emon1.powerFactor;//extract Apparent Power into variable rFactor = emon1.powerFactor; //extract Power Factor into Variable
float supplyVoltage = emon1.Vrms; //extract Irms into Variable
float Irms = emon1.Irms;
//displaying the values
lcd.setCursor(1,0);
lcd.print("Energy Monitor");
lcd.setCursor(0,1);
lcd.print("V=");
lcd.print(supplyVoltage);
lcd.setCursor(9,1);
lcd.print("I=");
lcd.print(Irms);
lcd.setCursor(-4,2);
lcd.print("PowerFactor=");
lcd.print(powerFactor);
lcd.setCursor(-4,3);
lcd.print("Units(kWh)=");
lcd.print(abs(realPower*time)/abs(1000*3600));
lcd.setCursor(-4,4);
lcd.print("(kW)=");
lcd.print(realPower/1000);
lcd.setCursor(-4,5);
lcd.print("(KVA)=");
lcd.print(apparentPower/1000);
lcd.setCursor(-4,6);
lcd.print("(KVAR)=");
lcd.print((sqrt((apparentPower*apparentPower)-(realPower*realPower)))/1000);
}
راه حلی پیدا نشد لطـــفا!؟ :confused: طبق توضیحات و کدی که گفتم :)نقل قول:
نوشته اصلی توسط magmagmary
نقل قول:
نوشته اصلی توسط paddesky
متاسفانه من وقت نمی کنم روی کدخودتون براتون ادیت کنم
چیزی که مسلمه اینه که شما باید اون جاهایی رو که داده داره دائم عدش تغییر می کنه با نال پر کنیدو دوباره داده بگیرید و عدد نشون بدید چون در غیر این صورت در صفحه پرش خواهید داشت.
والا سر در نیاوردم چی گفتید، امیدوارم فرصت کنید ادیت کنید، کمکی باشه برای مننقل قول:
نوشته اصلی توسط magmagmary
خط دوم چاپ شده روی lcd تون رو می بینید ؟نقل قول:
نوشته اصلی توسط paddesky
شما هر بار که کلید رو فشار می دید فقط دارید خط دوم رو تغییر می دید درسته ؟
خب
کافیه هر بار که هر کلیدی فشار داده میشه این تابع اول اجرا بشه تا خط دوم رو کامل پاک کنه (فقط خط دوم ):
از این یک بار تست بگیر .کد:void row_Write() {
lcd.setCursor(0,1);
for (int i = 0 ; i < 16) lcd.print(" ");
}
بعد از این که هر کلیدی رو فشار دادی این تابع رو صدا بزن ببین تا این مرحله درست پیش میره یا نه
سلام

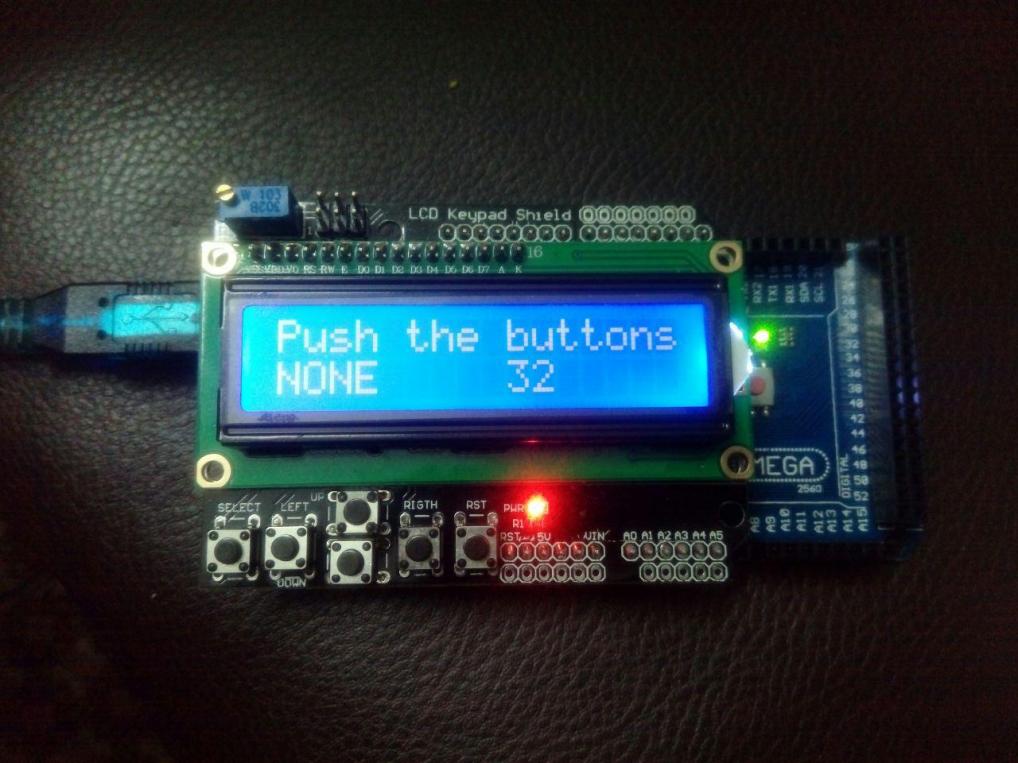

من لود کردم به خوبی بالا اومد فقط ولوم رو احتیاج هست خلاف جهت عقربه ساعت بچرخونی تا تصویرش بیاد
فایل پیوست 2152
سلام چطور میتونم این شیلد رو بدون سوار کردن به uno راه بندازم؟ کدوم پین هاشو به کجا وصل کنم؟
برای اینکه بتونید جداگانه راه بندازید اگر lCD رو در اختیار دارید باید ببینید کدوم پینهای LCD رو به کدوم پینهای آردوینو وصل کرده ( با مولتی متر )نقل قول:
نوشته اصلی توسط مهیار
تنها جایی که دیدم در مورد شماره پینهای استفاده شده صحبت کرده این اطلاعات بود:
1 The VSS power ground 9 D2 data
2 VDD positive power supply 10 D3 data
3 VL LCD bias
4 RS data / command select 12 D5 data
5 R / W read / write select 13 D6 data
6 E enable signal
7 D0 data the 15 BLA backlight source positive
8 D1 data the 16 BLK backlight negative
1 foot: VSS ground power.
2 feet: VDD connected to the the 5V positive supply.
3 feet: VL for the LCD display contrast adjustment terminal connected to the positive power supply contrast weakest ground when contrast
Highest contrast is too high will produce " ghosting " , used by a 10K potentiometer to adjust the contrast.
4 feet: RS register select, select the data register, high and low, select the instruction register.
5 Foot: R / W for read and write signal line, a high read operation, the low write operation. When RS
and R / W can be written instructions or display the address, when RS for the low-levelR / W
Busy signal can be read, when RS high R / W is low can be written.
6 feet: E -side to enable end, When E Duanyou high jump goes low, the LCD module execute command.
7 to 14 feet: D0 to D7 for 8 -bit bi-directional data line.
15 feet: backlight positive.
16 feet: backlight negative.
رفرنس:
Funduino LCD 1602 Keypad Shield
ممنون از شما ولی چیزی دستگیرم نشد...الان اگه مثلا این شیلد رو سوار کنم دیگه نمیتونم از پایه های آردوینو برای مصارف دیگه استفاده کنم؟
