فایل پیوست 3487

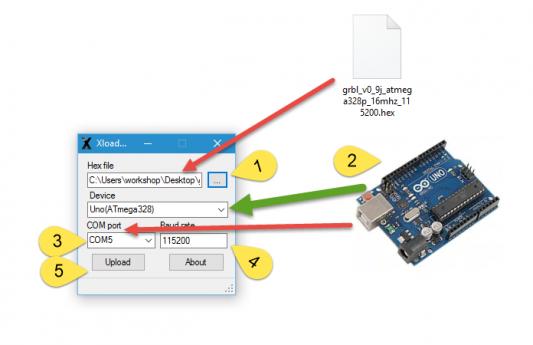

پس از آپلوید فایل هگز مربوط به کنترلر دستگاه سی ان سی این مراحل را دنبال کنید .
نمایش نسخه قابل چاپ
فایل پیوست 3487
پس از آپلوید فایل هگز مربوط به کنترلر دستگاه سی ان سی این مراحل را دنبال کنید .
آپلوید کردن آردوینو ..
فایل پیوست 3488
حسن جان فایلت نیست که..
حذف شده از سایت اپلود
سلام
من امروز عضو شدم برای همین موضوع cnc با arduino من خودم تابستون امسال ساختمش و یک سری تجربیات داشتم که میخواستم در اختیار بزارم من خودم 3محور ساختمش اینطوری خیلی بهتره چون بعدا اگر خواستید ارتقا بدینش راحت تر میشه . مثلا اضافه کردن قلم سه بعدی بدای تبدیل شدن به پرینتر سه بعدی یا.. من خودم اموزش ساختش رو از یوتیوب دیدم واقعا یوتیوب منبع خوبی هست یه کانال یوتیوب به نام tinkernut اموزش های خوبی برای ساخت گذاشته من پیشنهاد میکنم برای کنترل دستگاه از وب سایت easel استفاده کنید چون خودش هر عکسی رو تبدیل به gcode میکنه البته فیلتر بشکون میخواد;) کار رو خییییلی ساده میکنه البته من خودم از برنامه های universal gcode sender و grbl controler استفاده کردم ولی پیشنهادم easel هست برای درایور موتور هم از easy driver v4.4 استفاده کردم خییلی کار باهاش راحت تره . برای شاسی پیشنهادم بدنه ی فلزی خود dvd ها هست .
این کار تجربه رو برای وارد شدن به عرصه ی cnc و 3d printer خیلی بالا میبره . من خودم میخواستم بهش قابلیت کارت sd رو اضافه کنم خیلی نزدیک شدم ولی نتونستم . تمام این مراحل رو پیش برید اروم اروم برید تو کار پرینتر سه بعدی من الان رفتم تو کارش یه کیت خریدم (البته بعد یک ماه تحقیق) الان دارم باهاش کار میکنم خیلی حال میده . اگر درباره پرینتر سه بعدی هم سوال داشتید در حد مبتدی رو به بالا :D بلدم
اگر اشتباه داشتم بگید چون من زیاد با این فروم ها اشنا نیستم
با تشکر از دوستی که تاپیک رو ایجاد کرده
با سلام
یک فایل بصورت تست اینجا قرار میدم جهت تست دستگاه
ابعاد کار 200*200 میلیمتر
ابزار کار 1 میلیمتر
عمق کار 1 میلیمتر
نوع ابزار می توانید از فرز 3.175 *1 میلیمتر استفاده کنید
سرعت حرکت 5 میلیمتر بر ثانیه
فایل پیوست 3498
لینک سایت ما را سر بزن سی دی رام با به پرینتر سه بعدی تبدیل کرده ایم. در ضمن بهتر است جمله how to change DVD rom To CNC machineرا در گوگل سرچ کنی کلی سایت راهنما با فیلم میآید. همین جمله را در یوتیوب بزن تا فیلم آموزشی بیاید.
http://www.3dpe.ir/%D8%A7%D8%AE%D8%A...%8C%D9%85.html
سلام مجدد خدمت اعضای محترم و عزیزانی که مارو راهنمایی کردند و واقعا با نظراتشون هم به ما امید دادن هم راه رو بهمون نشون دادند.
فکر نمیکردم این تاپیک اینقدر فیدبک داشته باشه وگرنه زودتر اقدام میکردم .
انشاالله به زودی منتظر باشید اگه خدا خواست بیشتر تجربیاتمو با همین زبان ساده و خودمونی براتون به اشتراک میگذارم
ممنون میشم راهنماییم کنید.
من در سورس کد اردینو اپشن هایی اضافه کردم که سرعت پرینت و فاصله محورz قابل تنظیم هست،که با یک کلید و یک پتانسیومتر انجام شده.
