مهم-- تعویض آی سی مگا 168 روی برد آردوینو Uno

با سلام خدمت همه دوستان

یه سوال برام پیش اومده امکان این هست که ما آی سی مگا 328 که روی آردوینو UNO نصب هست رو در بیاریم و یه برد آردوینو UNO که خودمون ساختیم روی اون استفاده کنیم بعد یه آی سی جدید و خام بدون بوت لودر روی خوده برد آردوینو Uno جاگذاری کنیم و بوت لودر رو بهش اضافه کنیم

خلاصه مطلب اینکه برد آردوینو Uno رو به عنوان پروگرامر استفاده کنیم :confused: و هر بار آی سی مگا 328 جدید بهش اضافه کنیم و اون آی سی که پروگرام کردیم جای دیگه استفاده کنیم ؟


اینو تا حالا کسی کرده آیا اصلا میشه ؟؟؟

ممنون میشم اگه تجربه ای در این مورد دارین بگید خیلیییییییی تشکر :o

ببین دوست من خود من همین کار رو میکنم
برای این که از این هیکل گنده برد آردوینو خلاص بشم هر بار یه 328 خام میزارم روش و اول بوت لدر میریزم تو اون 328 بعد کد آردوینو رو استفاده می کنم
خیلی ساده راحت

نقل قول:

---

نوشته اصلی توسط magmagmary

ببین دوست من خود من همین کار رو میکنم
برای این که از این هیکل گنده برد آردوینو خلاص بشم هر بار یه 328 خام میزارم روش و اول بوت لدر میریزم تو اون 328 بعد کد آردوینو رو استفاده می کنم
خیلی ساده راحت

---

خب حالا این bootloader رو چطوری بریزم تووش

نقل قول:

---

نوشته اصلی توسط mohammad-mim

خب حالا این bootloader رو چطوری بریزم تووش

---

اگه avr پروگرامر داری خیلی خیلی خیلی راحته
کافیه از طریق SPI بهش وصل بشی :
جلسه هشتم: آموزش Burn کردن بوت لودر آردوینو | وبلاگ آردوینو

نقل قول:

---

نوشته اصلی توسط magmagmary

اگه avr پروگرامر داری خیلی خیلی خیلی راحته
کافیه از طریق SPI بهش وصل بشی :
جلسه هشتم: آموزش Burn کردن بوت لودر آردوینو | وبلاگ آردوینو

---

من منظورم اینکه خوده برد آردوینو uno رو به عنوان پروگرامر استفاده کنم ؟
این امکانش هس دیگه هی وصل نکنیم به یه پروگرامر ؟؟

نقل قول:

---

نوشته اصلی توسط mohammad-mim

من منظورم اینکه خوده برد آردوینو uno رو به عنوان پروگرامر استفاده کنم ؟
این امکانش هس دیگه هی وصل نکنیم به یه پروگرامر ؟؟

---

ببین برای برن کردن بوت لودر در واقع داری avr روش رو پروگرام می کنی درسته ؟
بنابراین مجبوری از یه avr programmer استفاده کنی

خود آردوینویی که الان قصد داری بوت لودر بریزی توش ،ترگته

نقل قول:

---

نوشته اصلی توسط magmagmary

ببین برای برن کردن بوت لودر در واقع داری avr روش رو پروگرام می کنی درسته ؟
بنابراین مجبوری از یه avr programmer استفاده کنی

خود آردوینویی که الان قصد داری بوت لودر بریزی توش ،ترگته

---

من یه پروگرامر دارم فک کنم مدلش spu 20 باشه

یه مگا 328 خام خریدم انداختم رووش از توی فولدر بوت لودر. . فایل هگز ماله 328 رو ریختم تووش ولی وقتی میذاریش روی برد آردوینو UNO جواب نمیده چیزی رووش آپلود نمیشه . ارور میده

حالا نمیدونم میکرو قاط زده یا پروگرامر باید عوض کنم یا چی شده :|

بازم ممنون شما لاقل جواب بیشتر سوال ها رو میدید ❤

نقل قول:

---

نوشته اصلی توسط mohammad-mim

من یه پروگرامر دارم فک کنم مدلش spu 20 باشه

یه مگا 328 خام خریدم انداختم رووش از توی فولدر بوت لودر. . فایل هگز ماله 328 رو ریختم تووش ولی وقتی میذاریش روی برد آردوینو UNO جواب نمیده چیزی رووش آپلود نمیشه . ارور میده

حالا نمیدونم میکرو قاط زده یا پروگرامر باید عوض کنم یا چی شده :|

بازم ممنون شما لاقل جواب بیشتر سوال ها رو میدید ❤

---

خواهش می کنم :)
ببین یه روش خیلی ساده برای ریختن بوت لئر توی 328 خام وجود داره که ما از طریق خود IDE آردوینو بوت لدر برن کنیم
اول این که میکروی روی آردوینوت رو جدا می کنی و اون 328 خام رو با رعایت جهت قرار گیری روی برد قرارش میدی

قدم دو یه پروگرامر AVR می خوای

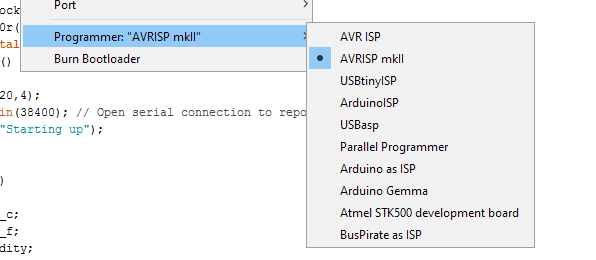

توی روش ما چون از ide آردوینو استفاده می کنیم باید از پروگرامرهایی که این IDE پشتیبانی می کنه استفاده کنیم که لیستش به قرار عکس زیره :
فایل پیوست 1983

که متاسفانه پروگرامر شما تو این لیست نیست

حالا دو حالت وجود داره یا شما می تونید یه پروگرامر دیگه تهیه کنید یا این که می خواید با همین پروگرامر خودتون بوت لودر برن کنید

برای حالت اول من خودم از usbtiny استفاده می کنم
برای حالت دوم هم باید سرچ کنیم ببینیم کدوم نرم افزارها از این پروگرامر پشتیبانی می کنن

نقل قول:

---

نوشته اصلی توسط magmagmary

خواهش می کنم :)
ببین یه روش خیلی ساده برای ریختن بوت لئر توی 328 خام وجود داره که ما از طریق خود IDE آردوینو بوت لدر برن کنیم
اول این که میکروی روی آردوینوت رو جدا می کنی و اون 328 خام رو با رعایت جهت قرار گیری روی برد قرارش میدی

قدم دو یه پروگرامر AVR می خوای
توی روش ما چون از ide آردوینو استفاده می کنیم باید از پروگرامرهایی که این IDE پشتیبانی می کنه استفاده کنیم که لیستش به قرار عکس زیره :
فایل پیوست 1983

که متاسفانه پروگرامر شما تو این لیست نیست

حالا دو حالت وجود داره یا شما می تونید یه پروگرامر دیگه تهیه کنید یا این که می خواید با همین پروگرامر خودتون بوت لودر برن کنید

برای حالت اول من خودم از usbtiny استفاده می کنم
برای حالت دوم هم باید سرچ کنیم ببینیم کدوم نرم افزارها از این پروگرامر پشتیبانی می کنن

---

توی این حالت باید کابل خوده برد آردوینو هم بع سیسیتم وصل باشه ؟؟؟

من یه پروگرامر USBasp پیدا کردم با اون میخوام انجام بدم

نقل قول:

---

نوشته اصلی توسط mohammad-mim

توی این حالت باید کابل خوده برد آردوینو هم بع سیسیتم وصل باشه ؟؟؟

من یه پروگرامر USBasp پیدا کردم با اون میخوام انجام بدم

---

نه دیگه
شما فقط USBASP رو به USB کامپیوتر وصل می کنی و بس

جلسه هشتم: آموزش Burn کردن بوت لودر آردوینو | وبلاگ آردوینو
