با عرض سلام به همگی
من یه پروژه دارم که باید بتونم تمامی سیگنال هایی رو که روی سیمولینک مطلب بدست میارم را، بروی یک اسیلوسکپ واقعی درون آزمایشگاه نشان بدهم.
دوستان کسی تاحالا با Arduino توانسته این کار را انجام دهد!؟!؟
خیلی برای من حیاتی هست. لطفا اساتید راهنمایی بفرمایند.
ممنون
سلام ببخشيد كه نميتونم جوابتو بدم چون تازه عضوم ميشه بهم بگي كجا بايد سوْال هامو بپرسم
نقل قول:
نوشته اصلی توسط محمد مخترع

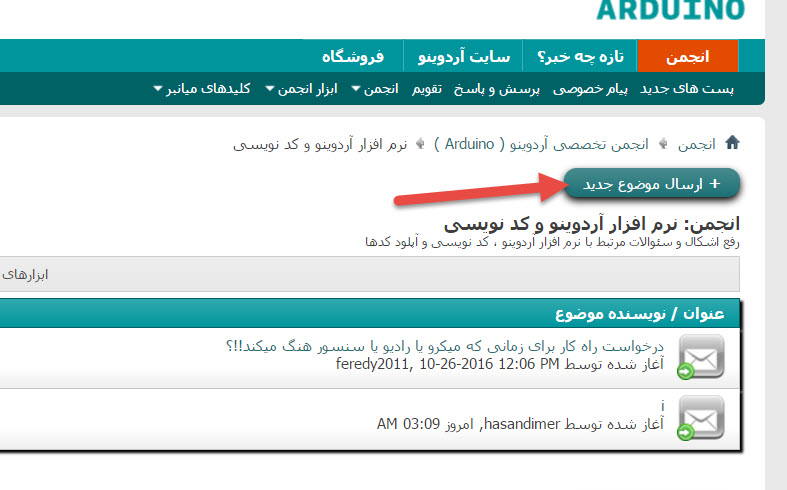

صفحه اول انجمن توی یکی از بخشها وارد میشی و بعد پست جدید ایجاد می کنی
فایل پیوست 3074
ارتباط متلب با آردوینو که خیلی راحته
روی پورت کام داده ارسال و دریافت می کنی
میتونی بادریت رو هم بیاری بالا که داده کمتر از دست بدی.
بعد دیتا رو بفرستی روی یکی از پین های دیجیتالت و وصل کنی به اسکوپ .
بای قدم اول کافیه بتونی بین متلب و آردوینو ارتباط برقرار کنی.
این آموزش ها رو بخون :
Arduino I/O-Matlab basic tutorial
Arduino Playground - Matlab
کلید واژه سرچ اینه :arduino matlab interface
نقل قول:
نوشته اصلی توسط magmagmary
ممنونم از پاسختون
من سوالم را یکم با جزئیات کاملتر خدمتتون عرض می کنم.
در نظر بگیرید که من یک موج سینوسی با فرکانس 10KHz را در فضای Smulink/Matlab رسم کردم و حالا می خواهم با برد آردوینو M0-PRO اورجینال همون سیگنال را بروی یک اسکوپ آزمایشگاهی مشاهده کنم. سیگنال من آنلاگ هست!!!
آیا من می توانم با این برد این کار را انجام دهم!؟!؟
آخه شنیدم که تنها بردی هست که دوتا کانال خروجی دارد!!؟؟
لطفا کمک کنید. خیلی حیاتی هست.
مجددا متشکرم
سلام
از برد DUE استفاده کنید
میتونید سیگنالی که در simulink یا متلب درست کردید را به خروجی آنالوگش وصل کنید (DAC) و روی اسیلوسکوپ ببینید
support package arduino را سرچ کنید
سلامنقل قول:
نوشته اصلی توسط mohpa
چیزی که من میدونم اینه که برد M0-PRO فقط یه خروجی DAC داره نه دو تا !!!
رفرنس :Arduino M0 PRO
بقیه پینها (2 تا 13 ) همشون میتونن به عنوان PWM خروجی مورد استفاده قرار بگیرن .یه راه حل هایی هست کهبتونید فرکانس PWM خروجی آردوینو رو روی 10KHz تنظیم کنید.
رفرنس: Change PWM frequency into 10Khz
روشش دقیقا همونی هست که گفتم
پورت کام رو با دستور fopen تو متلب باز می کنید.
شروع می کنید داده ها رو میفرستید برای آردوینو ( باد ریت ها باید یکسان باشه )
و تو آردوینو داده های دریافتی رو یا میفرستید روی پین DAC یا روی پین PWM
ممنون از راهنماییتون
متاسفانه نرم افزار متلب با پورت DAC برد DUE مشکل داره و نمیشناسه :(((((
Supported Hardware
Arduino Board Shield Support Comments
Arduino Uno* Y
Arduino Due* Y DAC and CAN channels not currently supported.
Arduino Mega 2560* Y
Arduino Leonardo* Y
Arduino Mega ADK* Y
Arduino Micro* N
Arduino Mini*
(ATmega328) N Mini with ATmega168 not supported.
Arduino Nano 3.1* N Nano 2.X not supported. Other Nano 3.X not tested but expected to work.
Arduino Pro*
(ATmega328) N Pro with ATmega168 not supported.
Arduino Pro Mini
(ATmega328) N Pro Mini with ATmega168 not supported.
Arduino Fio* N
Sparkfun Digital Sandbox N
Adafruit Motor Shield V2 See Shield Support column for compatibility.
من دیدم DAC ننوشته
خودم امشب تست میکنم میبینم
شاید باید با متلب 2016b تست کنید
فایل پیوست 3101
بسیار سپاسگزارم از این همه لطف شما.
ممنون میشم که تست کنید و خبرشو اعلام نمایید.
اگر راه حل دیگر و ساده تری هم پیدا کردین، ممنون میشم که من را در جریان بگذارید.
سلام
بلوک DAC برای DUE در سیمولینک موجوده
منتها وقتی میخواستم build کنم ارور میداد arduino.h نشناخته
من متلبم 2016b هست یکم مشکل داره دارم 2015b نصب میکنم ببینم با اون درست میشه یا نه
با 2015b تست کردم مشکلی نداره
فقط 2تا نکته
رنج ولتاژ ورودی بین 0 تا 3.3 است و خروجی بین 0.54 تا 2.54
حداکثر فرکانس موج ورودیو روی 100 هرتز در نظر بگیرید
فایل پیوست 3107
