مشکل در راه اندازی lcd کارکتری با i2c

با سلام خدمت تمامی دوستان گرامی..
من یه برد آردوینو میکرو گرفتم(بهتر بگم Genuino Micro)...
یه برنامه نوشتم و از تمامی پایه هاش استفاده کردم، به جز دو تا پایه (2و3) به امید اینکه بتونم lcd رو با روش i2c راه اندازی کنم. (تا اینجا مشکلی نبود!!!)
حالا مشکل:
یه ماژول درایو با شماره آی سی PCF8574AT گرفتم، وصل کردم به آردوینو..
حالا هر کتابخونه ای که شما بگین امتحان کردم(میگم هر کتابخونه ای به معنای واقعی کلمه!!!) ، هر آدرسی رو که باید تغییر میدادم رو تغییر دادم. از0x20تا 0x3F..
A0, A1, A2 رو یه بار به VSS زدم بعد همه آدرسها رو امتحان کردم،یه بار هم به VDD...
چندتا ال سی دی امتحان کردم.. نشد که نشد😢😢😢
دوستان عزیز اگه میتونین کمک کنین واقعا من رو مدیون خودتون کردین.
.... البته ماژول رو از آفتاب رایانه گرفتم مطمئنم ماژول درسته.... !

میبخشید متوجه نمیشم کدوم نمایشگر منظورتونه؟

سلام

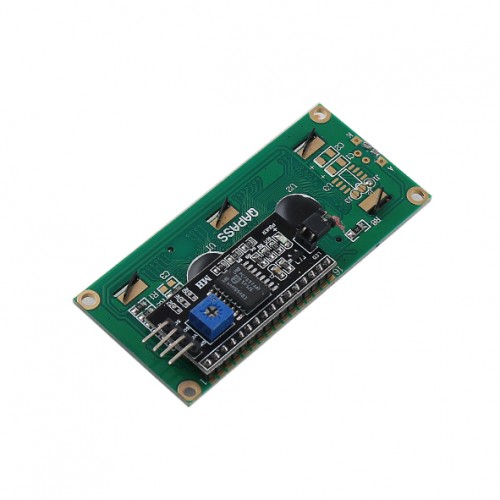

lcd کارکتری 16x2

شما میخواید با مبدل iic راه اندازیش کنید درسته ؟

یک بار قدم به قدم با هم پیش بریم .
از لحاظ سخت افزاری پینهای i2c روی پرومیکرو این دو تا هستن :
فایل پیوست 3218
بنابراین شما کافیه که پینهای i2c نمایشگرتون رو به این دوتا پین بزنید.

*****************************

حالا این کد رو روی پرومیکروتون آپلود کنید :

کد:

---

#include <Wire.h>


void setup()
{
  Wire.begin();

  Serial.begin(9600);
  while (!Serial);            // Leonardo: wait for serial monitor
  Serial.println("\nI2C Scanner");
}


void loop()
{
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0;
  for(address = 1; address < 127; address++ )
  {
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0)
    {
      Serial.print("I2C device found at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.print(address,HEX);
      Serial.println("  !");

      nDevices++;
    }
    else if (error==4)
    {
      Serial.print("Unknow error at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");

  delay(5000);          // wait 5 seconds for next scan
}

---

کنسول آردوینو رو باز کنید. اگر از لحاظ سخت افزاری همه چیز درست باشه باید بهتون یه کد هگز به عنوان آدرس بگردونه مثلا 0x27 .

حالا شما باید تو هدر برنامه نمایگشرتون به جای کد هگزی که دیفالت گذاشته کد هگز نمایشگر خودتون یعنی همون 0x27 رو بزارید.

ممنون مهندس جان،
یه سوال! باید توی لایبری liquidcrystal_i2c برم و اونجا کد رو عوض کنم؟

سخت افزار رو چک کردم دقیقا مطابق با اون چیزی ک شما گفتین. کد رو آپلود کردم ولی هیچ پیغامی یا کدی بهم نمیده!
رو گزینه sarchig می مونه.

همین یعنی یه جای کار غلطه .
پینها رو درست وصل کردی؟
scl به scl
sda به Sda

نقل قول:

---

نوشته اصلی توسط mortysix

ممنون مهندس جان،
یه سوال! باید توی لایبری liquidcrystal_i2c برم و اونجا کد رو عوض کنم؟

---

نه اصلا نمیخواد به کتابخونه دست بزنی.
هدر برنامت رو عوض کنی کافیه .
اول بزار مشکل کد آدرست رو حل کنیم

من اومدم دقیقن پایه sda رو دادم به پین 2 و پایه scl رو دادم به پین 3..
بعد کدی که شما دادین رو آپلود کردم رو پیغام scaning... میمونه و هیچ تغییری نمیکنه...
حتی تا 20 دقیقه هم صبر کردم نشد!

مهندس میشه مشکل از ماژول رابط باشه من تا حالا اونو عوض نکردم.!؟

نقل قول:

---

نوشته اصلی توسط mortysix

من اومدم دقیقن پایه sda رو دادم به پین 2 و پایه scl رو دادم به پین 3..
بعد کدی که شما دادین رو آپلود کردم رو پیغام scaning... میمونه و هیچ تغییری نمیکنه...
حتی تا 20 دقیقه هم صبر کردم نشد!

---

اگرهمه چیز درست باشه حتی 5 ثانیه هم طول نمی کشه تاجواب بده .

نقل قول:

---

نوشته اصلی توسط mortysix

مهندس میشه مشکل از ماژول رابط باشه من تا حالا اونو عوض نکردم.!؟

---

تنهاچیزی که میتونه محتمل بشه اینه که مبدل i2c به هر دلیلی جواب نداده باشه .
دقت کنید اینطوری باید وصلش کرده باشید :
فایل پیوست 3257
اگر جهتتون درسته دقت کنید که لحیم سردی نداشته باشید.

نقل قول:

---

نوشته اصلی توسط magmagmary

اگرهمه چیز درست باشه حتی 5 ثانیه هم طول نمی کشه تاجواب بده .

---

سلام مهندس جان...
درست طبق گفته شما پیش رفتم.سخت افزار رو چک کردم .بعد پایه های sda و scl رو مطابق با نقشه ای که شما داده بودین وصل کردم ولی رو قسمت ...scanning میموند و هیچ تغییری نمیکرد.بعد کلی تست متوجه این شدم که امکان داره خرابی از ماژول باشه.همون روز ماژول i2c دیگه ای رو سفارش دادم.امروز به دستم رسید!
الان وصلش کردم و کدی که شما داده بودین رو آپلود کردم.این دفعه طبق گفته شما 5ثانیه طول نکشید که کد 0x3F رو بهم داد.همین کد رو تو هدر برنامه liquidcrystal_i2c وارد کردم و مشکل حل شد...
واقغا ازتون ممنونم..خیلی خیلی لطف کردین

با سلام خدمت شما دوست عزیز
من هم دقیقا با همین مشکل مواجه بودم و اول به ماژول شک کردم اما چون در اون زمان شرایط سفارش دادن رو نداشتم پس به جستجو برای رفع مشکل نرم افزاری پرداختم و اتفاقا در خود سایت آفتاب رایانه دوست عزیزی نوشته بود که چون مدل آیسی ماژولهای جدید PCF8574A هست و ماژولهای قدیمی با آیسی PCF8574 در دسترس بودن و آدرس تمامی مثالها 0x27 هست و برای ماژول های قدیمی نوشته شده اند، تمام کاری که شما باید انجام دهید این است که در برنامه هایتان آدرس را از 0x27 به 0x3F تغییر دهید.
کار دادن یه پروژه که مدت زیادی واسش وقت گذاشتین خیلی لذت بخشه :cool: :o
موفق باشید

نقل قول:

---

نوشته اصلی توسط sam7flash

با سلام خدمت شما دوست عزیز
من هم دقیقا با همین مشکل مواجه بودم و اول به ماژول شک کردم اما چون در اون زمان شرایط سفارش دادن رو نداشتم پس به جستجو برای رفع مشکل نرم افزاری پرداختم و اتفاقا در خود سایت آفتاب رایانه دوست عزیزی نوشته بود که چون مدل آیسی ماژولهای جدید PCF8574A هست و ماژولهای قدیمی با آیسی PCF8574 در دسترس بودن و آدرس تمامی مثالها 0x27 هست و برای ماژول های قدیمی نوشته شده اند، تمام کاری که شما باید انجام دهید این است که در برنامه هایتان آدرس را از 0x27 به 0x3F تغییر دهید.
کار دادن یه پروژه که مدت زیادی واسش وقت گذاشتین خیلی لذت بخشه :cool: :o
موفق باشید

---

الان تو ابرها هستی ..آره
