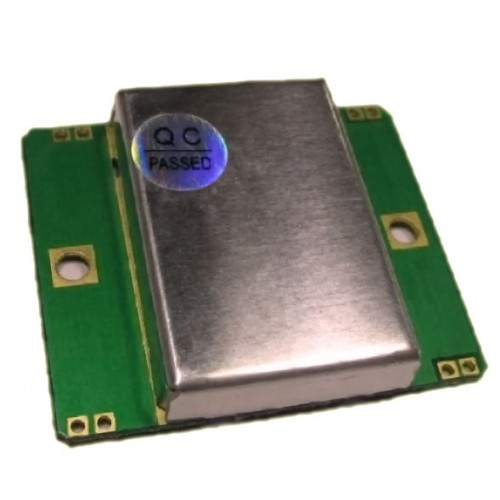

ماژول رادار دوپلر میکرو ویو hb100 - تشخیص حرکت و سرعت
سنسور تشخيص حركت ماكروويوفایل پیوست 181
لینک سفارش : ماژول رادار دوپلر میکرو ویو HB100 - تشخیص حرکت و سرعت
اين محصول يك سنسور تشخيص حركت ماكروويو است. اين سنسور يك فرستنده و گيرنده ماكروويو در باند X است كه با استفاده از پديده داپلر عمل مي كند. ساختار داخلي سنسور شامل يك اسيلاتور رزوناتور دي الكتريك يا DRO و يك جفت آنتن پتچ آرايه است. اين سنسور براي استفاده در تجهيزات تشخيص حركت مناسب است.
با تركيب اين سنسور با سنسورهاي پسيو مادون قرمز حرارتي يا PIR مي توان تا حد قابل ملاحظه اي عملكرد سيستمهاي تشخيص حركت را بهبود داده و از ميزان تشخيص خطاهاي احتمالي سنسور كاست. اين سنسور در ساختار درهاي اتوماتيك و تجهيزات اندازه گيري سرعت خودروها نيز كاربرد دارد.
مشخصات:
فركانس كاري: حدود 10.525 گيگاهرتز
توان تشعشع: 12dBm تا 20dBm
ولتاژ تغذيه: 5 ولت
جريان مصرفي پايين
كاركرد به صورت موج پيوسته CW و پالس
ابعاد كوچك و تخت
برد بالا تا 20 متر
كاربردها:
سيستم هاي تشخيص حركت ماكروويو
تجهيزات اندازه گيري سرعت
سيستم هاي كنترل روشنايي محيط
وزن و ابعاد:
وزن: 8 گرم
ابعاد: 40x46.5x8.7 میلیمتر
اسناد فني:
ديتاشيت
