سوال: معنی این هشدار انگلیسی در مورد تامین برق شیلد gsm چیه؟

سلام دوستان
خسته نباشید و سال نو مبارک
من برای ماژول GSM به اسم GSM/GPRS Module - SM5100B دارم از این راهنما استفاده میکنم:
Tutorial - Arduino Uno and SM5100B GSM Cellular
یک جا هشدار داده که :

کد HTML:

---

However your Arduino board can only supply just under 1A. It is highly recommended that you use an external regulated 5V power supply capable of delivering 2A of current – from an AC adaptor, large battery with power regulator, etc. Otherwise there is a very strong probability of damaging your shield and Arduino.

Ignore this at your own risk

When connecting this supply DO NOT use the DC socket on the Arduino. Instead, connect the 5V (positive) from the supply to the 5V pin on the GSM shield, and the negative to the GND pin.

---

میتونید کمکم کنید که منظورش چی هست؟
بلاخره از چه طریقی و چه برقی به مدارم بدهم؟
یعنی پورت خود آردوینو رو به برق نزنم؟

برای راه اندازی سی باید برق+5 ولت یا جریان 2 آمپر بهش بدید نه از بربق خود آردوینو باید از منبع جدا استفاده کنید و از دست زدن و شوک های الکتریکی به ماژول و برد خود کار کنید. مراقب اتصالی باشید ندید

نقل قول:

---

نوشته اصلی توسط tanha71

برای راه اندازی سی باید برق+5 ولت یا جریان 2 آمپر بهش بدید نه از بربق خود آردوینو باید از منبع جدا استفاده کنید و از دست زدن و شوک های الکتریکی به ماژول و برد خود کار کنید. مراقب اتصالی باشید ندید

---

ممنونم که جواب دادید
خوب یعنی آردوینو با usb وصل کنم به کامپیتور
واسه این شیلد GSM هم (که روی آردوینو سواره) مثلا با یه آدپتور AC برق 5 ولت 2 آمپر بهش بدم
درسته؟
خود شیلد از بورد آردوینو برق اضافی نمیگیره؟ که بسوزه

خواهش میکنم. بله آردوینو را به usb متصل کنید.

شیلد شما را من ندیدم من خودم SIM900 را طراحی کردم و برد و ... ساختم و پارسال جواب گرفتم ولی با برق خود آردوینو کار نمیکنه. ماژول ها حداقل باید 1 آمپر جریان بهشون بدید

من معنی هشدار را گفتم و این را گفته که باید از آدبتور AC برق 5 ولت با جریان 1 تا 2 استفاده کنید
ولی بازم روی شیلد خودتون را عکس بگیرید ببینم چه دیود ها و مدار منبعش چیه؟! بعد اقدام به خرید کنید

شما تو شیلد سریال کار می کنید و ربطی به تغذیه نباید داشته باشه

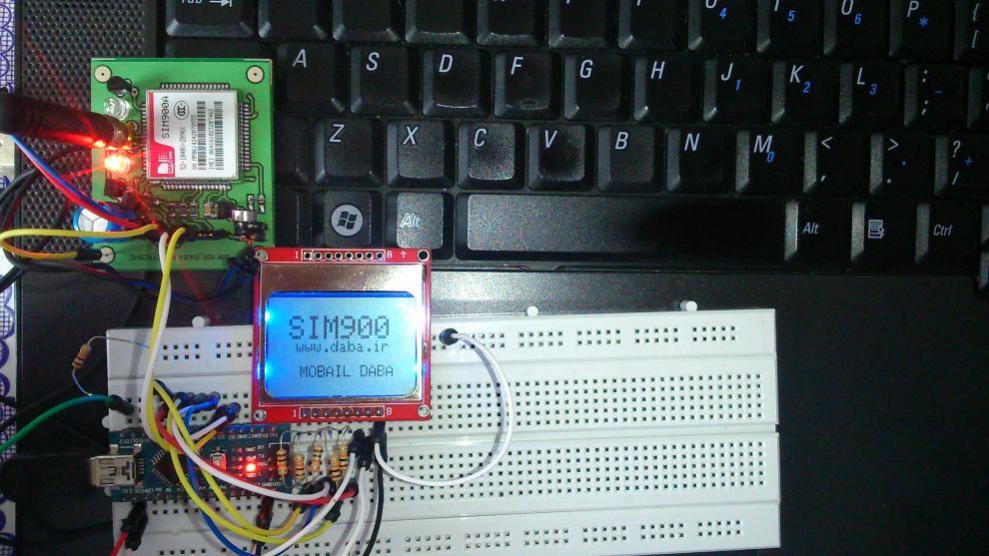

این عکس بردی که طراحی کردم و زدم همراه با تست آردوینو و مکالمه صوتی و نمایش شماره تماس گیرنده و...

فایل پیوست 2016

نقل قول:

---

نوشته اصلی توسط komar

سلام دوستان
خسته نباشید و سال نو مبارک

یعنی پورت خود آردوینو رو به برق نزنم؟

---

سلام
ببینید از اون جایی که ماژول / شیلدهای

gsm جریان بالایی رو اتفاده می کنن اگر پاورشون از آردوینو تامین باشه باعث آسیب به هر دو اردوینو و gsm میشه . بنابراین میان از یک منبع تغذیه خارجی برای پاور دادن به gsm استفاده می کنن.
رو بعضی از اونها جک آداپتوری داره که راحت وصل می کنی روی بعضی هاش پین هدر برای پاور داره (منظورم روی gsm هست )

مهم ترین نکته ای که باید رعایت کنی اینه که وقتی به یه چیزی توان خارجی دادی و بعد قصد داشتی با آردوینو راهش بندازی حتما باید زمین منبع و زمین آردوینو رو مشترک کنی

اگر شیلد استفاده کنی که خود به خود این اتفاق می افته
اگر ماژول استفاده کنی باید این کار رو خودت دستی انجام بدی

نقل قول:

---

نوشته اصلی توسط tanha71

خواهش میکنم. بله آردوینو را به usb متصل کنید.

شیلد شما را من ندیدم من خودم SIM900 را طراحی کردم و برد و ... ساختم و پارسال جواب گرفتم ولی با برق خود آردوینو کار نمیکنه. ماژول ها حداقل باید 1 آمپر جریان بهشون بدید

من معنی هشدار را گفتم و این را گفته که باید از آدبتور AC برق 5 ولت با جریان 1 تا 2 استفاده کنید
ولی بازم روی شیلد خودتون را عکس بگیرید ببینم چه دیود ها و مدار منبعش چیه؟! بعد اقدام به خرید کنید

شما تو شیلد سریال کار می کنید و ربطی به تغذیه نباید داشته باشه

---

باشه ممنون
این دفعه متوجه شدم
راستش من این ماژول رو شش هفت ماه پیش خریدم.

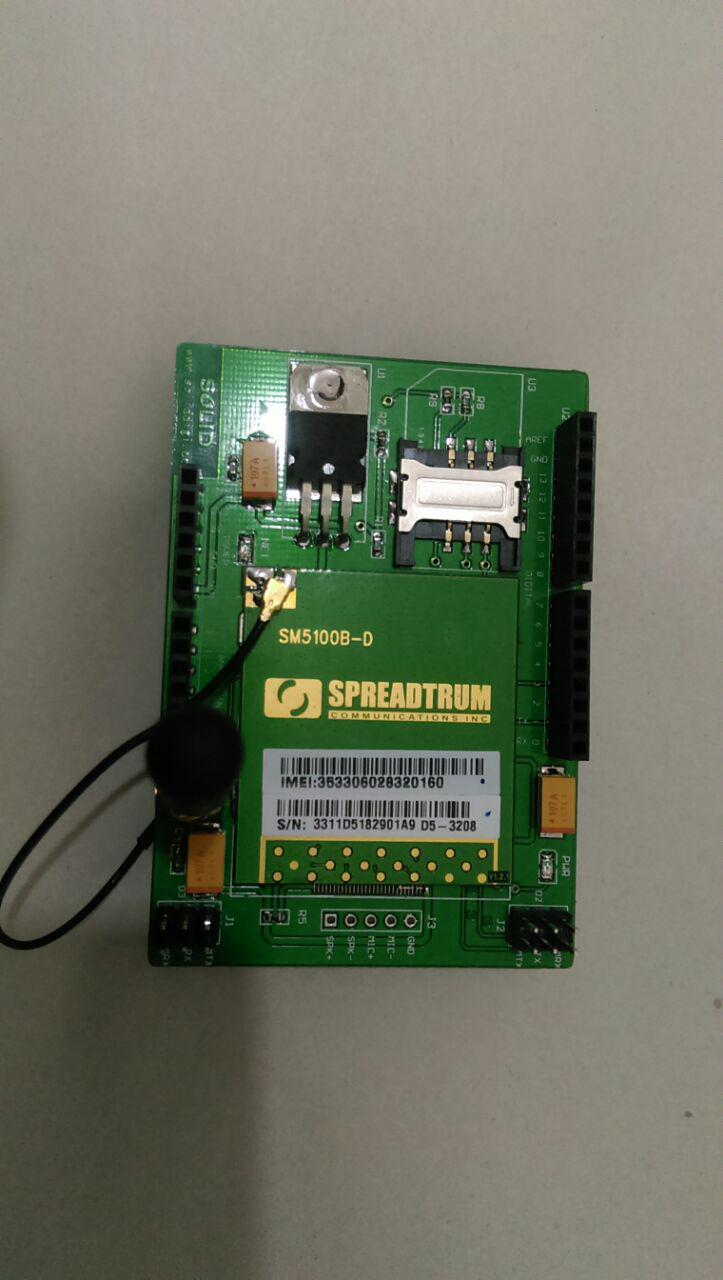

یه عکس میگیرم براتون میفرستم اینجا:
فایل پیوست 2017

نقل قول:

---

نوشته اصلی توسط tanha71

این عکس بردی که طراحی کردم و زدم همراه با تست آردوینو و مکالمه صوتی و نمایش شماره تماس گیرنده و...

فایل پیوست 2016

---

چقدر عالیه
کاش منم بتونم همچین مداری بسازم.
مشکل اصلی من فعلا اینه که شیلد gsm ی که خرید زیاد خوب نیست. من این رو بابام از لبنان خریده. اون موقع شیلد دیگه ای نداشتن.
توی اینترنت هم خیلی ها گله دارن از این شیلد. ظاهراً قلق خیلی خاصی داره. راه اندازیش سخته. منم نا امید شدم از بس براش وقت گذاشتم و نتیجه نگرفتم
متاسفانه مقدمات رو هم خوب نمیدونم برا همین مشکلم دو برابر شده.
ممنونم از کمک شما و وقتی که گذاشتید. سعیم رو میکنم که منم مثل شما نتیجه بگیرم.

نقل قول:

---

نوشته اصلی توسط magmagmary

سلام
ببینید از اون جایی که ماژول / شیلدهای

gsm جریان بالایی رو اتفاده می کنن اگر پاورشون از آردوینو تامین باشه باعث آسیب به هر دو اردوینو و gsm میشه . بنابراین میان از یک منبع تغذیه خارجی برای پاور دادن به gsm استفاده می کنن.
رو بعضی از اونها جک آداپتوری داره که راحت وصل می کنی روی بعضی هاش پین هدر برای پاور داره (منظورم روی gsm هست )

مهم ترین نکته ای که باید رعایت کنی اینه که وقتی به یه چیزی توان خارجی دادی و بعد قصد داشتی با آردوینو راهش بندازی حتما باید زمین منبع و زمین آردوینو رو مشترک کنی

اگر شیلد استفاده کنی که خود به خود این اتفاق می افته
اگر ماژول استفاده کنی باید این کار رو خودت دستی انجام بدی

---

سلام magmagmary عزیز،
مرسی نکته جالبی بود نمیدونستم.
یه آداپتور متغییر گرفتم با ولت متر و رگولاتور و منبع تغذیه متغیر
که فقط بتونم پاور 3.3 ولت تا 4.2 ولت(که در کاتالوگ شیلد اومده) بدم به شیلد.
در یه مقاله(لینک) دیگه خوندم که برق 5 ولت 2 آمپر میخاد.
یه جا دیگه گفته بود 2 تا 3 آمپر. این اختلاف نظرها هم کارمو سخت کرده. میترسم هر دو قطعه رو بسوزونم.

نقل قول:

---

نوشته اصلی توسط komar

چقدر عالیه
کاش منم بتونم همچین مداری بسازم.
مشکل اصلی من فعلا اینه که شیلد gsm ی که خرید زیاد خوب نیست. من این رو بابام از لبنان خریده. اون موقع شیلد دیگه ای نداشتن.
توی اینترنت هم خیلی ها گله دارن از این شیلد. ظاهراً قلق خیلی خاصی داره. راه اندازیش سخته. منم نا امید شدم از بس براش وقت گذاشتم و نتیجه نگرفتم
متاسفانه مقدمات رو هم خوب نمیدونم برا همین مشکلم دو برابر شده.
ممنونم از کمک شما و وقتی که گذاشتید. سعیم رو میکنم که منم مثل شما نتیجه بگیرم.

---

ببین قدم اول تو gsm ها این هست که بتونی ارتباط سرال رو برقرار کنی و کامند بدی
اگه به این مرحله رسیدی عملا بقیه داستان راحته

اگر تو مرحله پاور دادن هستی با اینصحبت هایی که شد یه سعی بکن ببین مشکلت حل میشه یا نه!

نقل قول:

---

نوشته اصلی توسط komar

سلام magmagmary عزیز،
مرسی نکته جالبی بود نمیدونستم.
یه آداپتور متغییر گرفتم با ولت متر و رگولاتور و منبع تغذیه متغیر
که فقط بتونم پاور 3.3 ولت تا 4.2 ولت(که در کاتالوگ شیلد اومده) بدم به شیلد.
در یه مقاله(لینک) دیگه خوندم که برق 5 ولت 2 آمپر میخاد.
یه جا دیگه گفته بود 2 تا 3 آمپر. این اختلاف نظرها هم کارمو سخت کرده. میترسم هر دو قطعه رو بسوزونم.

---

من خیلی بعید می دونم 3 آمپر بخواد
با همون 2 آمپر تست بگیر

باشه ممنون. پس تا مشکل پاور رو حل نکنم دیگه مزاحم شما نمیشم.
ممنونم :)
