مشکل با شیلد L298p با بازر

سلام؛
من به این شیلد باتری 5 ولتی وصل کردم، اما وقتی موتور بهش وصل می کنم، احساس می کنم کم میاره و چراغ های فانکشن راهنماش حالت نیمه روشن میگیره و بعد مدتی هم دیگه دستور رو اجرا نمی کنه و باید برد رو از باتری جدا کنم تا دوباره بتون دستورات رو اجرا کنه.
اگر به خروجی شیلد موتوری متصل نکنم و مثلا یک LED پنج ولتی قرار بدم، تمام کارها درست انجام میشه.
موتور هم همین آرمیچرهای معمولی اسباب بازی هاست. ( ولتاژ کاری این موتور بین 1.5تا 6 ولت است و چیزی حدود 7500 تا 9000 دور در دقیقه سرعت دارد.)
مشکل از چیه و چطور باید حش کنم؟
باتری 9 ولتی هم وصل کردم اما کاری از پیش نبرد. :rolleyes:

اگه با LED درست و دقیقا کار میکنه اما با موتور نه دقیقا بحث همون جریان کشی هست.

به این موضوع دقت کردید این که این درایور ماکزیمم تا 2َA میتونه تحمل کنه .
برای تست دور رو ماکزیمم بزارید یعنی اگر analohwrite می نویسید با 255 و اگر digitalwrite می نویسید HIGH کنید

ببینیدبازهم کم میاره

نقل قول:

---

نوشته اصلی توسط magmagmary

اگه با LED درست و دقیقا کار میکنه اما با موتور نه دقیقا بحث همون جریان کشی هست.

به این موضوع دقت کردید این که این درایور ماکزیمم تا 2َA میتونه تحمل کنه .
برای تست دور رو ماکزیمم بزارید یعنی اگر analohwrite می نویسید با 255 و اگر digitalwrite می نویسید HIGH کنید

ببینیدبازهم کم میاره

---

متاسفانه توی حالت ماکزیمم دیگه کار نمی کنه :(
برای شروع اگر خودم موتور رو بچرخونم، کمی کار می کنه، اما همین که تغییر جهت میدم یا میرسونم به ماکزیمم از کار میافته.
موتور رو مستقیم به باتری متصل کنم، کامل و درست کار می کنه و مشکلی نداره!
پس مشکل شیلد هست؟
من این بورد رو خریدم:
برد آردوینو UNO CH340G
چه شیلدی بخرم که این مشکل رو نداشته باشم؟

نقل قول:

---

نوشته اصلی توسط rohollah

متاسفانه توی حالت ماکزیمم دیگه کار نمی کنه :(
برای شروع اگر خودم موتور رو بچرخونم، کمی کار می کنه، اما همین که تغییر جهت میدم یا میرسونم به ماکزیمم از کار میافته.
موتور رو مستقیم به باتری متصل کنم، کامل و درست کار می کنه و مشکلی نداره!
پس مشکل شیلد هست؟
من این بورد رو خریدم:
برد آردوینو uno ch340g
چه شیلدی بخرم که این مشکل رو نداشته باشم؟

---

برای این که مطمئن بشیم شیلد داره جریان کم میاره led گزینه مناسبی نیست چون بیچاره جریانی نمی کشه

اگر اطرافتون موتور dc ضعیفی دارید با اون تست بگیرید ببینید باز هم این مشکل بوجود میاد یا نه !!!

اگر بوجود نیاد یعنی دقیقا داره جریان کم میاره باید برید سراغ درایورهای جریان بالا .

نقل قول:

---

نوشته اصلی توسط magmagmary

برای این که مطمئن بشیم شیلد داره جریان کم میاره led گزینه مناسبی نیست چون بیچاره جریانی نمی کشه

اگر اطرافتون موتور dc ضعیفی دارید با اون تست بگیرید ببینید باز هم این مشکل بوجود میاد یا نه !!!

اگر بوجود نیاد یعنی دقیقا داره جریان کم میاره باید برید سراغ درایورهای جریان بالا .

---

موتوری که دارم واقعا ضعیف هست!
فایل پیوست 2866
از این ضعیفتر هم هست؟

نقل قول:

---

نوشته اصلی توسط magmagmary

برای این که مطمئن بشیم شیلد داره جریان کم میاره led گزینه مناسبی نیست چون بیچاره جریانی نمی کشه

اگر اطرافتون موتور dc ضعیفی دارید با اون تست بگیرید ببینید باز هم این مشکل بوجود میاد یا نه !!!

اگر بوجود نیاد یعنی دقیقا داره جریان کم میاره باید برید سراغ درایورهای جریان بالا .

---

شما 9 ولت رو به کجا وصل می کنید؟
به کدوم ورودی؟

نقل قول:

---

نوشته اصلی توسط magmagmary

شما 9 ولت رو به کجا وصل می کنید؟
به کدوم ورودی؟

---

به ورودی شیلد.
باید به آردوینو وصل کنم؟
ویرایش:
به آردوینو کابل USB زدم از پورت usb3 لپ تاپم. بدون باتری هم کار می کنه، البته تو دورهای پایین نمی چرخه و از اواسط شروع می کنه و میزان چرخشش هم پایینه (دور موتور)
اگر همون باتری رو هم از این طریق وصل کنم باز همون آش و همون کاسه است.
مشکل دقیقا چیه؟

نقل قول:

---

نوشته اصلی توسط rohollah

به ورودی شیلد.
باید به آردوینو وصل کنم؟
ویرایش:
به آردوینو کابل USB زدم از پورت usb3 لپ تاپم. بدون باتری هم کار می کنه، البته تو دورهای پایین نمی چرخه و از اواسط شروع می کنه و میزان چرخشش هم پایینه (دور موتور)
اگر همون باتری رو هم از این طریق وصل کنم باز همون آش و همون کاسه است.
مشکل دقیقا چیه؟

---

اجازه بدید من یه نمونه از کالا رو پیدا کنم تست کنم ببینم مشکل شما داره از چی بوجود میاد.

نقل قول:

---

نوشته اصلی توسط rohollah

به ورودی شیلد.
باید به آردوینو وصل کنم؟
ویرایش:
به آردوینو کابل USB زدم از پورت usb3 لپ تاپم. بدون باتری هم کار می کنه، البته تو دورهای پایین نمی چرخه و از اواسط شروع می کنه و میزان چرخشش هم پایینه (دور موتور)
اگر همون باتری رو هم از این طریق وصل کنم باز همون آش و همون کاسه است.
مشکل دقیقا چیه؟

---

اوکی
من کالا رو با یه موتور DC کردم .

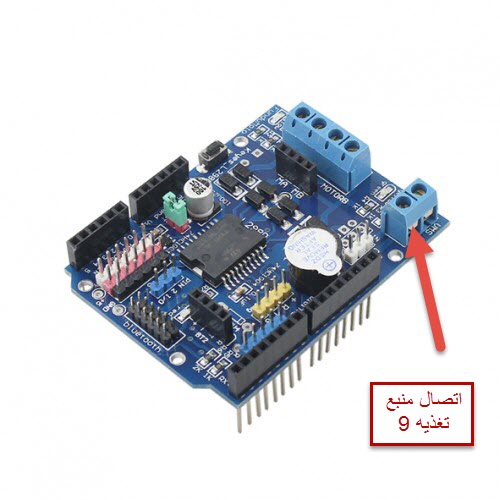

نحوه اتصالات من به این صورت بود که یه منبع تغذیه 9 ولتی رو وصل کردم به این پینها (با رعایت پلاریته )
فایل پیوست 2908
با کدنویسی سرعتم رو روی 255 تنظیم کردم و بدون هیچ مشکلی جواب داد. بعد از اون کم کم سرعت رو کم کردم تا 50 اومدم جواب داد.

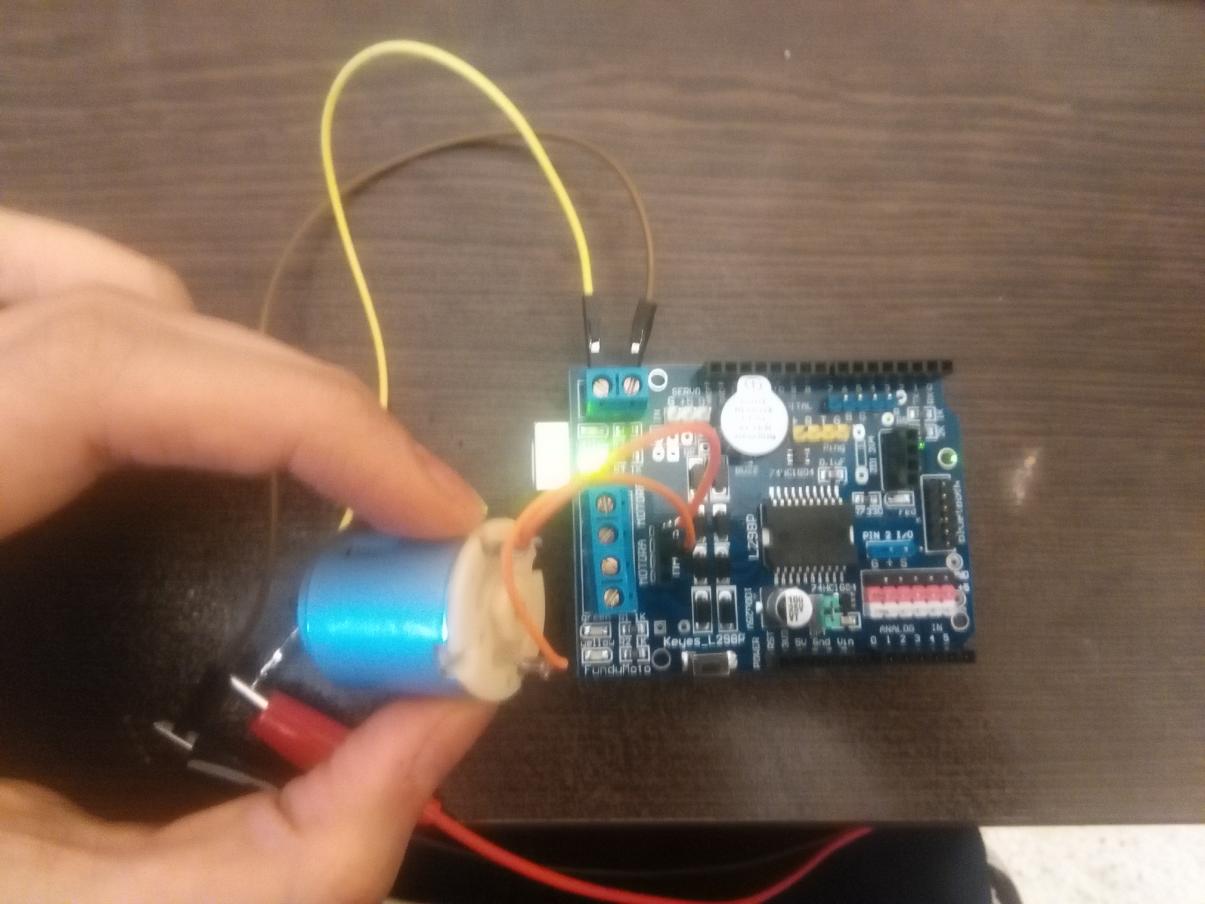

شماوقتی از این طریق پاور رو تهیه می کنید دیگه نیازی نیست به آردوینو هم پاور بدید چون خودش به vin آردوینو وصله و میتونه آردوینو رو هم روشن کنه.

فایل پیوست 2909

نقل قول:

---

نوشته اصلی توسط magmagmary

اوکی
من کالا رو با یه موتور DC کردم .
نحوه اتصالات من به این صورت بود که یه منبع تغذیه 9 ولتی رو وصل کردم به این پینها (با رعایت پلاریته )
فایل پیوست 2908
با کدنویسی سرعتم رو روی 255 تنظیم کردم و بدون هیچ مشکلی جواب داد. بعد از اون کم کم سرعت رو کم کردم تا 50 اومدم جواب داد.
شماوقتی از این طریق پاور رو تهیه می کنید دیگه نیازی نیست به آردوینو هم پاور بدید چون خودش به vin آردوینو وصله و میتونه آردوینو رو هم روشن کنه.

فایل پیوست 2909

---

پس مشکل من چیه؟
منم از همین طزیق انجام دادم و جواب نگرفتم!
به جز برنامه خودم از این برنامه هم استفاده کردم ولی بازم جواب نداد.
windows remote arduino experience
نکته اینکه وقتی از این برنامه استفاده کردم و در حالت ماکزیمم قرار دادم، ارتباط بلوتوث قطع میشد! (روی لپ تاپ)
برنامه خودم هم برای ویندوز یکپارچه هست و می خوام با ویندوز موبایل کنترل کنم.
ممکنه شیلد آسیب دیده باشه؟

نقل قول:

---

نوشته اصلی توسط rohollah

پس مشکل من چیه؟
منم از همین طزیق انجام دادم و جواب نگرفتم!
به جز برنامه خودم از این برنامه هم استفاده کردم ولی بازم جواب نداد.
windows remote arduino experience
نکته اینکه وقتی از این برنامه استفاده کردم و در حالت ماکزیمم قرار دادم، ارتباط بلوتوث قطع میشد! (روی لپ تاپ)
برنامه خودم هم برای ویندوز یکپارچه هست و می خوام با ویندوز موبایل کنترل کنم.
ممکنه شیلد آسیب دیده باشه؟

---

یه دور هم با کد من تست کنید:

کد:

---

int E1 = 10;
int M1 = 12;
int E2 = 11;
int M2 = 13;


void setup()
{
  pinMode(M1, OUTPUT);
  pinMode(M2, OUTPUT);
  pinMode(E1, OUTPUT);
  pinMode(E2, OUTPUT);
}


void loop()
{


  digitalWrite(M1, HIGH);
  analogWrite(E1, 255);
  delay(5000);
    analogWrite(E1, 155);
  delay(5000);
    analogWrite(E1, 50);
  delay(5000);




}

---

نقل قول:

---

نوشته اصلی توسط magmagmary

یه دور هم با کد من تست کنید:

کد:

---

int E1 = 10;
int M1 = 12;
int E2 = 11;
int M2 = 13;


void setup()
{
  pinMode(M1, OUTPUT);
  pinMode(M2, OUTPUT);
  pinMode(E1, OUTPUT);
  pinMode(E2, OUTPUT);
}


void loop()
{


  digitalWrite(M1, HIGH);
  analogWrite(E1, 255);
  delay(5000);
    analogWrite(E1, 155);
  delay(5000);
    analogWrite(E1, 50);
  delay(5000);




}

---

---

سلام؛
بالاخره من برگشتم!

میشه یه باتری مناسب + دو موتر ارزان جهت همین پروژه بهم معرفی کنید؟ از فروشگاه آفتاب.
