ببخشید من یک سوال داشتم که چند وقتی است وقت من رو گرفته ومشکل ساز برای من شده است
من یک lcd۱۶۰۲ دارم و مازل رابطه I2C هم دارم بردم هم اردونیو مگا است
اول اینکه من سریال i2cخودم که روی مازل هست و باید به اردونیو معرفی کنم از کجا پیدا کنم :confused:
دوم اگه میشه یک راهنمایی در رابطه با وصل کردن اون به من بگید چون من وقتی وصلش میکنم فقط صفحه نمایش روشن میشو د وهیچ اتفاق دیگر نمی افتد(منطورم نشون دادن کارکتر است)
خیلی ممنون
سلام
مطلب زیر رو بخون ایشالا که کارت راه بیوفته
SCL | وبلاگ آردوینو
برای فهمیدن ادرس I2C LCD از کد زیر استفاده کن .تو نمایشگر سریال اردوینو ادرس رو بهت نمایش میده.
من مشکلم توی این جمه است
دقت کنید هر قطعه ای که با I2C کار کنه یه آدرس خاص داره مثلا مال این LCD آدرسش 0X27 هست) ادرسش رو از کا پیدا کنم:confused:
فایل پیوست بالا دانلود کن و روی اردوینو اپلود کنش بهت ادرس تمام وسیله هایی که به i2c متصل هستن رو میده
خیلی ممنون از کمکتون
ببخشید
کدی که شما دادید رو اپلو کردم و ادرس روگرفتم اما ادرس رو از lcd خودم دریافت نکردم خودم از محیط کنسولس گرفتمش(سمت راست بالا اون که ایکون ذر بین دار)
اما وقتی lcd رو وصل کردم اون روشن شد
اما هیچ چیز رو نشون نمی ده حتی اون کد شما رو دوباره روش اپلود کردم هیچ اتفاقی نیوفتاد وهیچ چیز نشون نمی ده
اما اگر کد دستور خامش شدن وروشن شدن نور پیش زمینه رو بش بدم اجرا میکنه
مشکل چیه ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟:c onfused:
اون کد برای پیدا کردن ادرس صفحه نمایشته. برای نشان دادن کارکتر برو تو مثال های کتابخانه LiquidCrystal_I2C و hello world رو انتخاب کن.نقل قول:
نوشته اصلی توسط cactuse
اونجا ادرس lcd رو تغییر بده اگه با lcd خودت یکی نیست بعد اپلود کن
سلام دوست عزیز، مشکل منم دقیقا همینه..
اگه مشکلتون رفع شد میشه تو همین پست توضیح بدین!
ممنون میشم..
درود شما ادرس lcd درست وارد کردین ؟نقل قول:
نوشته اصلی توسط mortysix
کد زیر را دانلود و در اردوینو اپلود کنید وتمام ماژول های i2c تک تک وصل کنید به پایه های (SCL=A5)و(SDA=A4) در UNO در مانیتور سریال کد i2c میده
دانلود کد
دوست عزیز من در برنامه اردونیو مثال LiquidCrystal_I2C را ندارم
اگه می شه برای دانلود بگزارید
ممنون
متوجه نشدم منظورتون ؟
اگر منظورتان کتابخونشه که برین ب روش های گفته شده دانلود کنید .شما توضیح بدین
کتابخونه رو از اینجا دانلود کنیدنقل قول:
نوشته اصلی توسط cactuse
http://forum.arduino.ir/8/21/1881.html#post9651
با یکی از این روش های آموزش اضافه کنید .
جلسه دوازدهم: آموزش اضافه کردن کتابخانه | وبلاگ آردوینو
بعد تو مثال ها پیداش کنید.
می تونید اینجا هم یه دوری بزنید.
http://blog.arduino.ir/?p=626
من اصلا قسمت مثال های LiquidCrystal_I2C ندارم منظورم اینه
یهنی مثال های گروه LiquidCrystal_I2C داخل برنامه اردونو من نیست یا بهتر بگم توی قسمت های مثال ها عنوان LiquidCrystal_I2C را ندارم

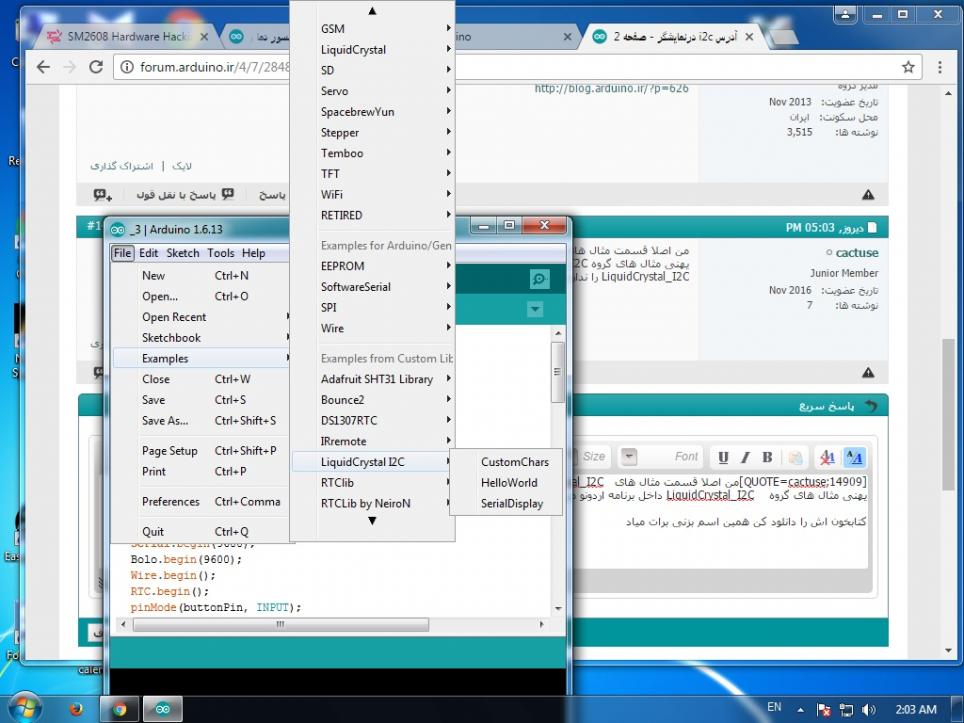

کتابخون اش را دانلود کن همین اسم LiquidCrystal I2Cبزنی برات میاد فایل پیوست 3263نقل قول:
نوشته اصلی توسط cactuse
با سلام این کد که تو نرم افزار اردوینو اجرا کردیم بعدش و خوب متوجه نشدم ای سی دی به اردوینو ببندیم تا ادرسشو بده؟؟ چطوری و به کدوم پایه ها وصل کنیم
