با سلام
لطفا درباره ماژولها و شیلدهای آردوینو بیشتر توضیح بدهید که چه امکاناتی دارند و تفاوت ماژول با شیلد دقیقا چی هست؟
همچنین توی اینترنت دنبال امکانات اردوینو میگشتم به یک شیلد برخورد کردم در لینک زیر:
https://www.synthetos.com/webstore/i...nc-shield.html
لطفا درباره این شیلد توضیح بفرمائید که چرا نام آن را شیلد گذاشته اند و نام آن را ماژول نگذاشته اند؟؟
با تشکر
سلام
در واقع از نظر کاربردی ماژول ها با شیلد ها هیچ تفاوتی ندارند و تفاوت اونها فقط در ظاهر هست، شیلد ها این امکان رو به شما می دن بدون نیاز به هیچ نو سیم کشی و ... بتونید پین ها و یا همون پورت های مربوطه رو به هم وصل کنید
در اصل یک شیلد یه جورایی بر اساس همون شکل ظاهری آردوینو ساخته میشه و با استفاده از پین هدر های موجود بر روی آردوینو و شیلد اتصال بردها فقط با کمی فشار قابل انجام هست .
در حالی که یک ماژول ممکنه اصلا برای آردوینو طراحی نشده باشه و لی شما می تونید با اتصال پین های مشخص به برد آردوینو توسط چند تکه سیم و یا به وسیله مدار واسطی که خودتون طراحی می کنید این اتصال رو برقرار کنید
در مورد این لینک هم
https://www.synthetos.com/webstore/i...nc-shield.html
با توجه به شکل ظاهری اون و نصب پین هدرها دقیقا در محل مناسب برای اتصال سریع به برد آردوینو میشه فهمید که یک شیلد هست و البته میشه بهش ماژول هم گفت
خیلی ممنون میشه خواهش کنم در مورد این شیلد که لینکش را قرار داده بودم بیشتر توضیح بدهید که به چه دردی میخوره و آیا با شیلد موتور درایور میشه کار سی ان سی کرد یا این شیلد که گفته شده برای سی ان سی هست باید باشه؟
با تشکر
https://www.synthetos.com/webstore/m...g/r/grblv4.jpg
من میخوام استپ موتور را با اردوینو کنترل کنم
برای این مسئله این عکس بالا را میتوانم از ایران تهیه کنم؟ ایا در ایران این شیلد پیدا میشه؟
یا باید شیلد درایور موتور بخرم؟
با تشکر از اینکه منو راهنمائی میکنید
سلام
من برد رو اولین بار هست می بینم و اطلاعات چندانی هم در موردش ندارم
اما اونطوری که خودش گفته درایور یک دستگاه سی ان سی سه محوره هست.
البته شما برای ساخت دستگاه CNC می تونید از درایور های steper موتور موجود در بازار ایران استفاده کنید
اکثرشون با بردهای آردوینو سازگار هستن، فقط باید به فروشنده بگید که قصد دارید درایور رو با یک میکرو یا AVR های سری اتمگا کنترل کنید
سلام یه چند روزی نبودم درگیر امتحانات، همونطوری که مدیر عزیز گفتن بله باید بگم این شیلد تنها کار برنامه نویسی آردوینو رو برات راحت می کنه و نیازت رو به برد دراویر موتور رفع می کنه، و چیز واجبی نیست. البته قیمتش 70 دلاره و اگه تو ایران بود به قیمتش واقعا می ارزید بخری من امروز کلی سرچ زدم اما دریغا. البته خوب حالا همچین واجب نیست عوضش وقتی برنامه اش تو دست خودمون باشه قدرت مانورمون رو دستگاه بیشتر می شه تا اینکه از یه چیز از قبل آماده شده استفاده کرد.نقل قول:
نوشته اصلی توسط spark
برد steppermotor driver مال خود آردینو در ایران موجود می باشد و حتی با برنامه نویسی پیشرفته در آردینو در سایت های ایرانی در اختیار شما می باشد
وبرنامه نویسی این درایور به صورت منبع سورس در اختیار کاربران قرار می گیرد
و کار با انواع موتور استپ 4سیمه 5 سیمه 6 سیمه و..
من یک سایت می شناسم
که این بردها را به نمایش گذاشته میتونید از این سایت استفاده نمایید
خوشحال میشم که اگه پروژه ای پیشنهاد کنید و من هم یاد بگیرم
سایت زیر که به من کمک کردشاید به شماهم کمک کنه
آردینو - پروژه موتور پله ای توسط آردینو
توی پستی که مدیر عزیز برای لیست قیمت ها زدند متوجه شدم یک mototr driver هست. !! لطفا اون برد را با این شیلد هم مقایسه کنید ممنون! و اینکه اگر میشه به جای این شیلد استفاده کرد آیا باید سه تا از اون برد توی پست تهیه کرد؟
سلام ودرود برشما
من حتی میدونم این شرکت که سایتشو بهتون گفتم و لینکشو گذاشتم تمام بردهای آردینو را طراحی نموده و برنامه ها را به صورت منبع سورس در اختیار می دهد این بردی که گفتم سه تا باید وصل کنید می تونید بااون سایت تماس بگیرید بگید براتون بردی که میخواهید رو براتون بااون شکل بااون طراحی عین همون براتون بزنه و به قیمت کم حتی چهار وپنج موتورو..........

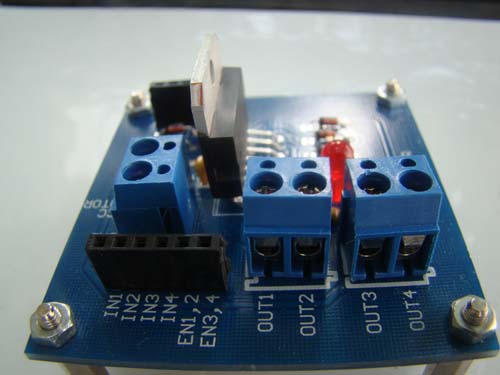

مقایسه بردها و شیلدی که شما گفتید
فایل پیوست 6
این شیلد قابلیت وصل موتور های ولتاژ بالا و جریان دهی بدون نقضه
و اینکه اون شیلد با اون قطعه اس ام دی با مشکل مواجعه میشید
حتی امکان سوختن اون قطعه برای موتور های ولتاژ بالا هستش
موفق باشید
سلام
با برد اردوینو UNO + Shield cnc + 3 reprap steper motor driver + heat sink + 3 stepper motor 5 volt 1 Amper باید کار کنه
همه اینها را تهیه کردم و وصل کردم برنامه GRBL را هم دارم و با X loader فایل .Hex را هم اپلود کردم و اداپتور 12 ولت 1 امپر را هم وصل کردم به شیلد . و بدنه دستگاه را هم دارم میسازم همزمان .
برنامه باز میشه و ظاهرا اجرا هم میشه اما :
1- ظاهرا فقط فایل های .NC را باز میکنه و از طرفی سالید ورک فایلهای IGES , STEP , STL , DXF ..و اینطور چیز ها را داره برای save کردن و خروجی گرفتن . ایا باز باید اون مدلی را که طراحی کردم را به یک برنامه واسطه دیگری برد ؟و بعد وارد GRBL کرد؟
2- استپر موتور کار نمیکنه وقتی GRBL را اجرا میکنم .یک فایل ازمایشی دارم که اون NC هست .اونو میخونه اما هیچ نشانه ایی در استپر موتور نیست .
