برد اندازه گیری رادیو اکتیو

سلام خدمت شما؛
من برد رادیواکتیو Radiation Detector رو سفارش دادم و برام اومده ولی اصلا نمی دونم چجوری باید وصلش کنم ! تو اینترنت هم سرچ کردم ، راهنماش رو پیدا نکردم . روش کلی جامپر داره + یه سوییچ که اصلا نمی دونم چیکار میکنن !

دوستان خواهشا کمک کنید .

اطلاعات بیشتر :
اسم روی برد Radiation Detector V1.0
شرکت سازنده : CAJOE
سایت : 361ic.net
همین محصول در یکی از سایت های خارجی : Assembled DIY Geiger Counter Kit; Nuclear Radiation Detector;GM Tube-in Sensors from Electronic Components & Supplies on Aliexpress.com | Alibaba Group
( البته اونی که توی اون سایته ، ورژن 1.1 هست ولی مال من ورژن یکه)

سلام عكس برد رو بفرست

سلام
سوال من هم همین است که خروجی این ماژول دقیقا چه چیزی است؟ مقدار شدت پرتو را نمایش می دهد یا تعداد پرتوها را؟ و چطور می توان از طریق آن میزان دز محیط را محاسبه کرد؟
آیا دیتا شیتی برای آن موجود هست که بتوان براساس آن مدار را طراحی کرد؟
منظورم این ماژول است:
shop.aftabrayaneh.com/M4011_Geiger_Counter_Module.html
ممنون می شوم اگر پاسخ دهید.

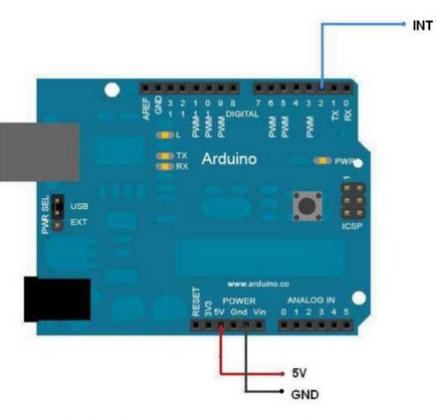

اساس کار این برد از لحاظ الکترونیک بر اساس اینتراپت هست

اما برای تست اولیه کافیه به آداپتورش ولتاژ بدید . لینک ویدئوش رو گذاشتم این زیر

در رابطه با نوع تشخیصش:

for detecting 20mR / H ~ 120mR / H of γ-ray and 100 ~ 1800 off variable / min · cm 2 soft β radiation used.

فایل پیوست 2208

این هم یک سری طالاعات تکمیلی
کد رو هم براتون خواهم گذاشت:

1. Technical parameters Diameter: [Phi] 10 ± 0.5mm
2. Overall Length: 90 ± 2mm
3. Starting voltage: < 350V
4. Recommended operating voltage: 380V
5. Minimum length Ping: 80V
6. The maximum slope of the floor: 10% / 80V (for details see following figure M4011)
7. Limit working voltage: 550V
8. Maximum background count rate: 25 times / min

کد آردوینو :

سلام من مشکل دارم حتی با المنیوم کار نمی کنه حتی با توری چراغ گازی که رادیواکتیو داره

سلام دوستان این یه راهنمایه که من تونستم برای این ماژول پیدا کنم
