مشکل در استفاده از تمام پایه های NodeMCU Esp8266
سلام

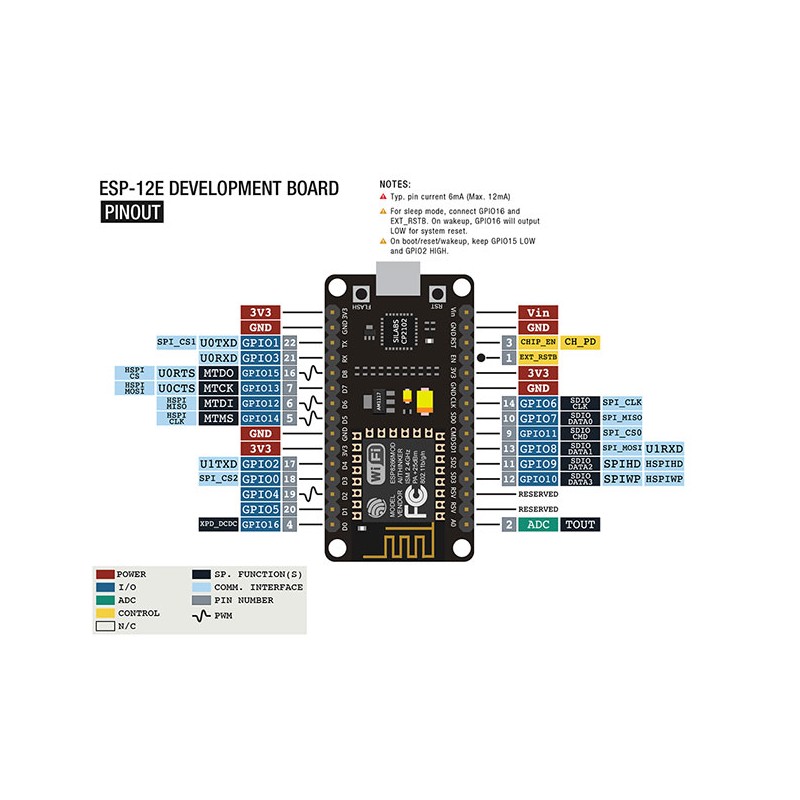

طبق عکس زیر این برد دارای 17 پایه gpio است.
فایل پیوست 3540
با انجام تست با مثال Blink موجود در Arduino IDE نتایج زیر بدست آمده است که در آن مشخص شده است کدام پایه ها تست موفق داشته اند
Pin Number = 0 --> D3 --> Test OK
Pin Number = 1 --> TX --> Test OK
Pin Number = 2 --> D4 --> Test OK
Pin Number = 3 --> RX --> Test OK
Pin Number = 4 --> D2 --> Test OK
Pin Number = 5 --> D1 --> Test OK
Pin Number = 6 --> CLK --> Test Fail
Pin Number = 7 --> SD0 --> Test Fail
Pin Number = 8 --> SD1 --> Test Fail
Pin Number = 9 --> SD2 --> Test Fail
Pin Number = 10 --> SD3 --> Test OK
Pin Number = 11 --> CMD --> Test Fail
Pin Number = 12 --> D6 --> Test OK
Pin Number = 13 --> D7 --> Test OK
Pin Number = 14 --> D5 --> Test OK
Pin Number = 15 --> D8 --> Test OK
Pin Number = 16 --> D0 --> Test OK
با توجه به اینکه پایه های 6 تا 9 و 11 پایه های GPIO هستند. چگونه می توان از آنها استفاده کرد.
