اژول رله با قابلیت کنترل وایفای
سلام تو این آموزش قصد داریم روش کار با رله و کنترل اون با وایفای رو آموزش بدم.
رله ای که من باهاش کار کنم اینه :
ماژول رله 1 کاناله با قابلیت کنترل وایفای و تغذیه میکرو USB مناسب برای ساخت درب هوشمند
نرم افزار هم که باهاش کار می کنم این هست(نرم افزار ewelink )
https://play.google.com/store/apps/d....coolkit&hl=en
مراحل رو قدم به قدم با هم پیش میریم :صفحه اول این هست
فایل پیوست 2403
برای استفاده از نرم ازفرا لازمه که ثبت نام کنید که مراحل رو یکی پس از دیگری پشت سر می زارید ( ازتون شماره موبایل واسه sms میخواد که هیچ مشکلی هم نداره و راحت دریافت می کنید و log in ) می کنید.

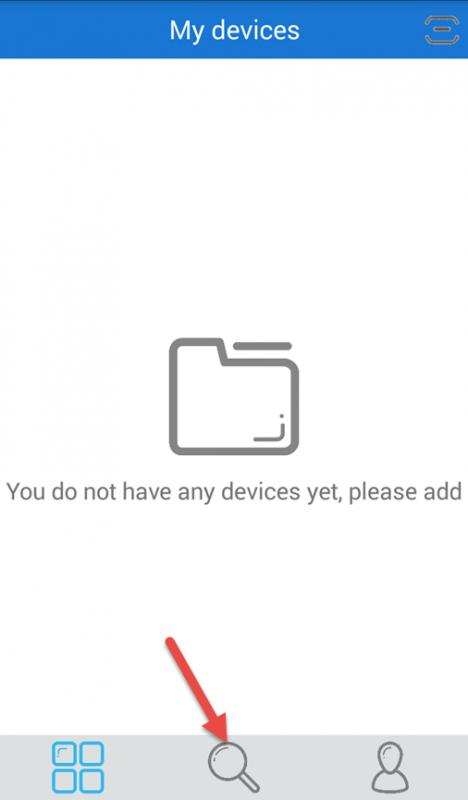

صفحه ورود نرم افزار اینه . برای اضافه کردن دیوایس جدید سرچ رو انتخاب می کنید:
فایل پیوست 2404
پاور میکرو USB رو وقتشه که وصل کنید تا ماژول روشن بشه .توی این صفحه دو تا شکل می بینید داره دو نمونه چشمک زدن led رو نشون میده .
فایل پیوست 2405
اگه دقت کنید نمونه هایی که تو نرم افزار داره چشمک میزنه هیچ شباهتی به نمونه رله شما نداره .
برای حل این مشکل به دو تا سوئیچ روی ماژول دقت کنید. یکی از سوویچ ها سمت ترمینال سبز رنگه یکی لبه برد. اونی که سمت ترمینال سبز رنگه هست رو بزنید( 5ثانیه حدودا*) تاز مانی که LED روش صورت یک ثانیه یه بار چشمک بزنه . در این حالت شکل چشمک زدن ماژول شبیه پترن اول میشه بنابراین انتخابش کنید و Next رو بزنید. ( وقتی شروع کرد به چشمک 1 ثانیه سوئیچ سمت ترمینال رو ول کنید دیگه )
فایل پیوست 2406
قسمت بعد از شما پسور اکسس پوینتتون رو می خواد که باید بهش بدید و NEXT رو بزنید.
فایل پیوست 2407
اینجا ماژولتون روشناسایی میکنه
فایل پیوست 2408
اینجا اسمش رو انتخاب می کنید
فایل پیوست 2409
اینجا کانکت میشه به ماژول :
فایل پیوست 2410
تایید:
فایل پیوست 2411

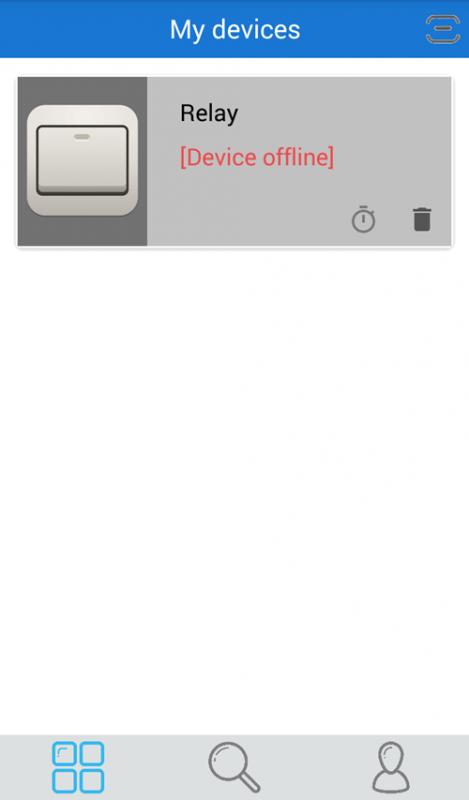

آیکن ماژول :
فایل پیوست 2412
دقت کنید الان آفلاینه. برای آنلاین شدن ممکنه چند دقیقه طول بکشه اگر موفق نشدید لازمه پاور رو قطع و وصل کنید یک بار.
