اژول رله با قابلیت کنترل وایفای

سلام تو این آموزش قصد داریم روش کار با رله و کنترل اون با وایفای رو آموزش بدم.
رله ای که من باهاش کار کنم اینه :
ماژول رله 1 کاناله با قابلیت کنترل وایفای و تغذیه میکرو USB مناسب برای ساخت درب هوشمند

نرم افزار هم که باهاش کار می کنم این هست(نرم افزار ewelink )
https://play.google.com/store/apps/d....coolkit&hl=en

مراحل رو قدم به قدم با هم پیش میریم :صفحه اول این هست
فایل پیوست 2403

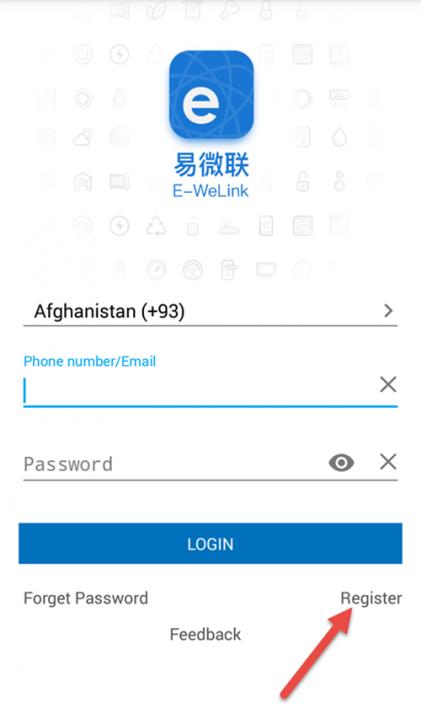

برای استفاده از نرم ازفرا لازمه که ثبت نام کنید که مراحل رو یکی پس از دیگری پشت سر می زارید ( ازتون شماره موبایل واسه sms میخواد که هیچ مشکلی هم نداره و راحت دریافت می کنید و log in ) می کنید.
صفحه ورود نرم افزار اینه . برای اضافه کردن دیوایس جدید سرچ رو انتخاب می کنید:
فایل پیوست 2404

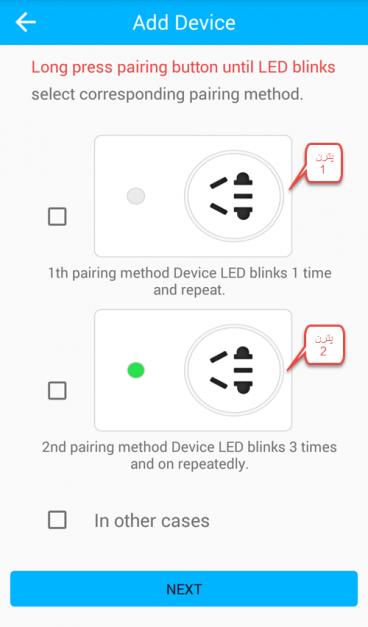

پاور میکرو USB رو وقتشه که وصل کنید تا ماژول روشن بشه .توی این صفحه دو تا شکل می بینید داره دو نمونه چشمک زدن led رو نشون میده .
فایل پیوست 2405
اگه دقت کنید نمونه هایی که تو نرم افزار داره چشمک میزنه هیچ شباهتی به نمونه رله شما نداره .

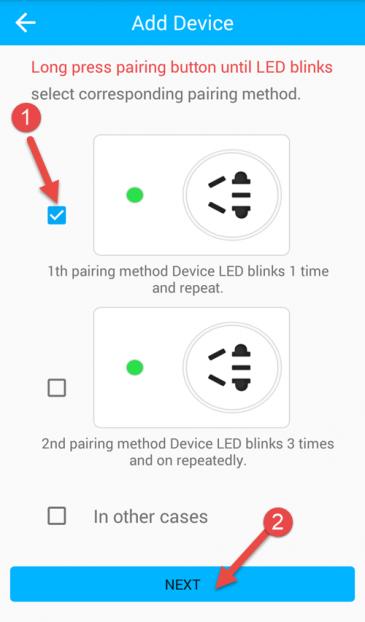

برای حل این مشکل به دو تا سوئیچ روی ماژول دقت کنید. یکی از سوویچ ها سمت ترمینال سبز رنگه یکی لبه برد. اونی که سمت ترمینال سبز رنگه هست رو بزنید( 5ثانیه حدودا*) تاز مانی که LED روش صورت یک ثانیه یه بار چشمک بزنه . در این حالت شکل چشمک زدن ماژول شبیه پترن اول میشه بنابراین انتخابش کنید و Next رو بزنید. ( وقتی شروع کرد به چشمک 1 ثانیه سوئیچ سمت ترمینال رو ول کنید دیگه )
فایل پیوست 2406

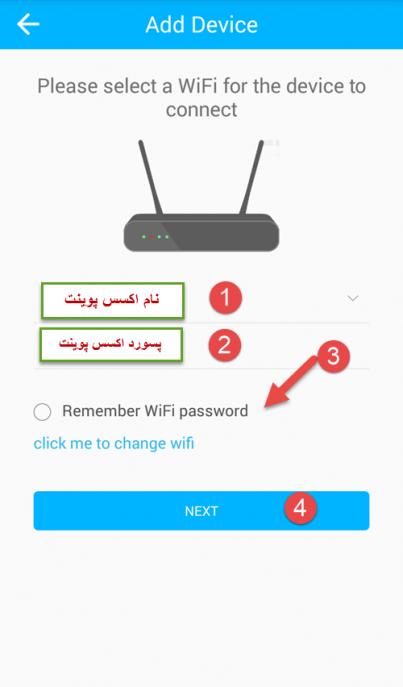

قسمت بعد از شما پسور اکسس پوینتتون رو می خواد که باید بهش بدید و NEXT رو بزنید.
فایل پیوست 2407

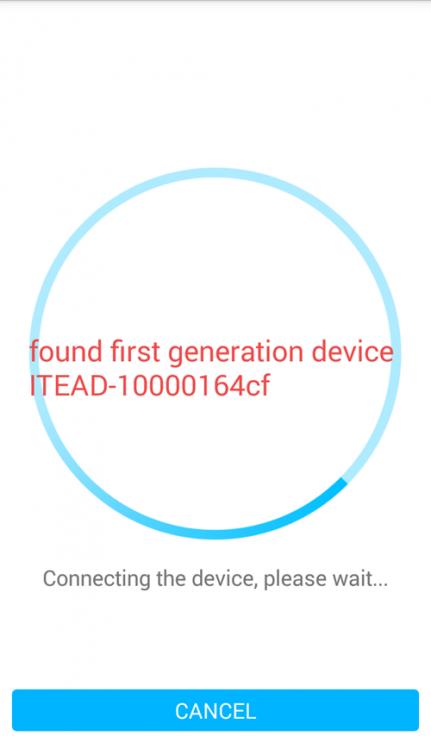

اینجا ماژولتون روشناسایی میکنه
فایل پیوست 2408

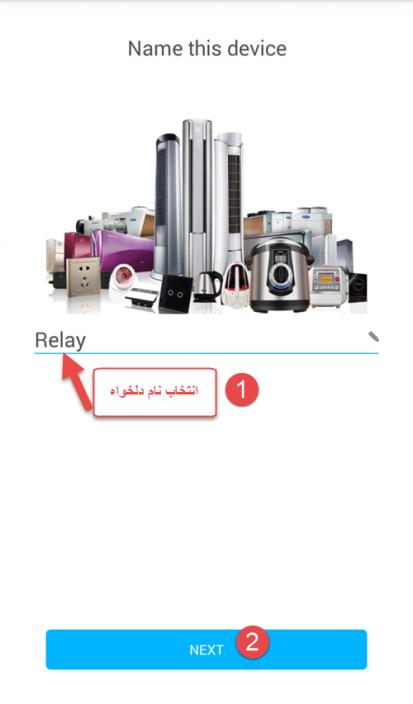

اینجا اسمش رو انتخاب می کنید
فایل پیوست 2409

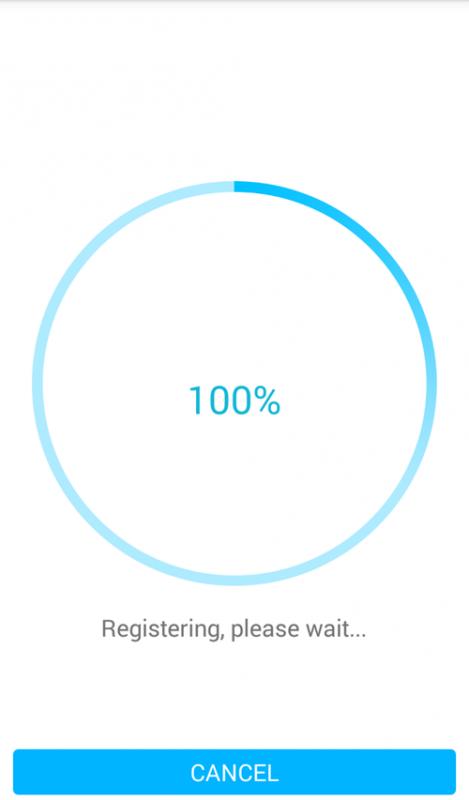

اینجا کانکت میشه به ماژول :
فایل پیوست 2410
تایید:
فایل پیوست 2411
آیکن ماژول :
فایل پیوست 2412

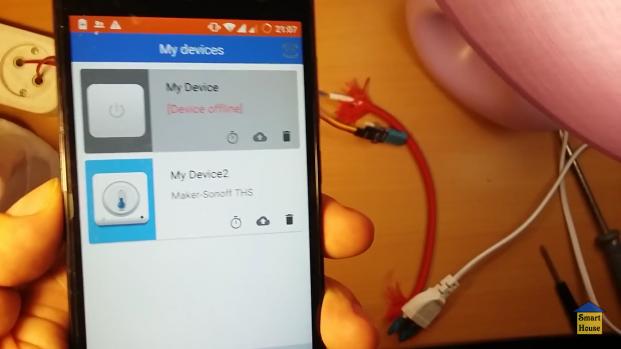

دقت کنید الان آفلاینه. برای آنلاین شدن ممکنه چند دقیقه طول بکشه اگر موفق نشدید لازمه پاور رو قطع و وصل کنید یک بار.

فایل پیوست 2413
اینجا گیر میکنه

نقل قول:

---

نوشته اصلی توسط magmagmary

دقت کنید الان آفلاینه. برای آنلاین شدن ممکنه چند دقیقه طول بکشه اگر موفق نشدید لازمه پاور رو قطع و وصل کنید یک بار.

---

سلام،این ماژول گویا کار نخواهد کرد....چند دقیقه که هیچی الان چند ساعت صبر کردم اتفاقی نیفتاد.پاور را هم قطع و وصل کردم وصل نشد.فقط زده "دستگاه آفلاین"
چه باید کرد؟؟؟؟؟

نقل قول:

---

نوشته اصلی توسط behnam68

سلام،این ماژول گویا کار نخواهد کرد....چند دقیقه که هیچی الان چند ساعت صبر کردم اتفاقی نیفتاد.پاور را هم قطع و وصل کردم وصل نشد.فقط زده "دستگاه آفلاین"
چه باید کرد؟؟؟؟؟

---

دقیقا مثل من

نقل قول:

---

نوشته اصلی توسط behnam68

سلام،این ماژول گویا کار نخواهد کرد....چند دقیقه که هیچی الان چند ساعت صبر کردم اتفاقی نیفتاد.پاور را هم قطع و وصل کردم وصل نشد.فقط زده "دستگاه آفلاین"
چه باید کرد؟؟؟؟؟

---

متاسفانه من دسترس ندارم دیگه ت بتونم چک کنم

ولی اگه قرار نبود کار کنه نه اکسس پوینت کانکت نمیشد از همون اول

به اختمال زیاد باید روی اون وضعیت سوئیچ ها کار کنید تا بتونه آنلاین بشه
به خصوص سوئیچ سمت لبه برد

یکی یه راهکاری بزاره ایم ماژول همینجور بلا استفاده موند

نقل قول:

---

نوشته اصلی توسط emdadi

یکی یه راهکاری بزاره ایم ماژول همینجور بلا استفاده موند

---

متاسفانه من هم در دسترس ندارم براتون ادامه قضیه رو حل کنم
تمام نکته در مورد همون دو تا سوئیچ هست

سلام چندتا سوال مهم راجب این ماژول
اول اینکه این ماژول روی اپ فیدبک میده ؟ یعنی اگه یه لامپ رو روشن کرد رو اپ نشون میده روشن شده یا روشن نشده ؟
دوم اینکه وب سروری وجود داره واسه اینکه این ماژول از طریق اینترنت از راه دور هم جواب بده ؟
سوم اینکه اپ همزمان رو چندتا گوشی جواب میده ؟
چهارم اینکه اگر مثلا بخوایم درب پارکینک رو کنترل کنیم با این ماژول، امنیت این ماژول در چه حده ؟ درحد یه یوزر پس وای فای؟
پنجم اینکه این اپ تا چندتا از این رله ها رو میتونه ساپورت کنه همزمان؟
ممنون

نقل قول:

---

نوشته اصلی توسط feredy2011

سلام چندتا سوال مهم راجب این ماژول
اول اینکه این ماژول روی اپ فیدبک میده ؟ یعنی اگه یه لامپ رو روشن کرد رو اپ نشون میده روشن شده یا روشن نشده ؟
دوم اینکه وب سروری وجود داره واسه اینکه این ماژول از طریق اینترنت از راه دور هم جواب بده ؟
سوم اینکه اپ همزمان رو چندتا گوشی جواب میده ؟
چهارم اینکه اگر مثلا بخوایم درب پارکینک رو کنترل کنیم با این ماژول، امنیت این ماژول در چه حده ؟ درحد یه یوزر پس وای فای؟
پنجم اینکه این اپ تا چندتا از این رله ها رو میتونه ساپورت کنه همزمان؟
ممنون

---

باید بیاد تست بشه تا بتونیم به سوال های شما جواب بدیم!

نقل قول:

---

نوشته اصلی توسط feredy2011

سلام چندتا سوال مهم راجب این ماژول
اول اینکه این ماژول روی اپ فیدبک میده ؟ یعنی اگه یه لامپ رو روشن کرد رو اپ نشون میده روشن شده یا روشن نشده ؟
دوم اینکه وب سروری وجود داره واسه اینکه این ماژول از طریق اینترنت از راه دور هم جواب بده ؟
سوم اینکه اپ همزمان رو چندتا گوشی جواب میده ؟
چهارم اینکه اگر مثلا بخوایم درب پارکینک رو کنترل کنیم با این ماژول، امنیت این ماژول در چه حده ؟ درحد یه یوزر پس وای فای؟
پنجم اینکه این اپ تا چندتا از این رله ها رو میتونه ساپورت کنه همزمان؟
ممنون

---

سلام دوست عزیز من مدل چهار کاناله این ماژول رو خریدم و خیلی هم راضی هستم
جواب سوال هایی که داشتین:
۱- فقط اطلاع میده که رله وصل شد یا نه
۲- خیر فقط با اپ انجام میشه
ولی اپ جوری هست که کافیه برد رو به اینترنت وای فای وصل کنین بعد میتونین از همه جای دنیا کنترلش کنین (از طریق اپ eWeLink)
۳- شما میتونید با هر تعداد گوشی که خواستید امکان کنترل برد رو به اشتراک بزارید
۴- این ماژول برای کار به سرور های ابری Amazon aws وصل میشه و فقط از اینترنت قابل کنترل هست نه شبکه ی محلی wifi و میتونه قابل اطمینان باشه ولی به هر حال ممکنه مشکلات امنیتی هم داشته باشه
۵- هر تعداد، و قابلیت جالبی هم به اسم scene داره که مثلا شما میتونین تعریف کنین که اگه scene 1 فعال شد رله ۱ از برد اول و رله ۲و۳ از برد دوم روشن بشه و رله ۲ برد اول رو هم خاموش کنه

نقل قول:

---

نوشته اصلی توسط mreza73

سلام دوست عزیز من مدل چهار کاناله این ماژول رو خریدم و خیلی هم راضی هستم
جواب سوال هایی که داشتین:
۱- فقط اطلاع میده که رله وصل شد یا نه
۲- خیر فقط با اپ انجام میشه
ولی اپ جوری هست که کافیه برد رو به اینترنت وای فای وصل کنین بعد میتونین از همه جای دنیا کنترلش کنین (از طریق اپ eWeLink)
۳- شما میتونید با هر تعداد گوشی که خواستید امکان کنترل برد رو به اشتراک بزارید
۴- این ماژول برای کار به سرور های ابری Amazon aws وصل میشه و فقط از اینترنت قابل کنترل هست نه شبکه ی محلی wifi و میتونه قابل اطمینان باشه ولی به هر حال ممکنه مشکلات امنیتی هم داشته باشه
۵- هر تعداد، و قابلیت جالبی هم به اسم scene داره که مثلا شما میتونین تعریف کنین که اگه scene 1 فعال شد رله ۱ از برد اول و رله ۲و۳ از برد دوم روشن بشه و رله ۲ برد اول رو هم خاموش کنه

---

متشکر از شما به خاطر توضیحاتتون

درود .این پسورد و اکسس پوینتتون چی هست از کجا بیاریمش؟

نقل قول:

---

نوشته اصلی توسط landa

درود .این پسورد و اکسس پوینتتون چی هست از کجا بیاریمش؟

---

شمابایداینو یه جوری به اینترنت وصل کنید تا بتونید ازش استفاده کنید.
دو حالت داره :
1. این که توی خونه یا محل کارتون اکسس پوینت دارید که با آموزش زیر وصل می شید بهش (منظور همون روترهای خونگی هست )

2. میتونید از اینترنت گوشیتون استفاده کنید. فقط کافیه تنظیمات گوشیتون رو برای hotspot فعال کنید.

درود . میشه اموزش این مدل رو هم بگذارید ( ماژول رله 4 کاناله با قابلیت کنترل وایفای و تغذیه میکرو USB مناسب برای ساخت درب هوشمند) فکر کنم برنامه هم تغییر کرده .ممنون از راهنمایتون شاد باشید.فایل پیوست 2799فایل پیوست 2800

نقل قول:

---

نوشته اصلی توسط LANDA

درود . میشه اموزش این مدل رو هم بگذارید ( ماژول رله 4 کاناله با قابلیت کنترل وایفای و تغذیه میکرو USB مناسب برای ساخت درب هوشمند) فکر کنم برنامه هم تغییر کرده .ممنون از راهنمایتون شاد باشید.فایل پیوست 2799فایل پیوست 2800

---

از حاظ نرم افزاری که هر دوی اینها به یک شکل به نرم افزار متصل میشن . ( مراحل اتصال به اکسس پوینت و شناخته شدنش )

اما در مورد نرم افزار آره روز به روز ورژن های جدیدی از نرم افزار میاد بیرون

درود .داخل برنامه دیوایس رو معرفی کردم ولی هر کاری میکنم آنلاین نمیشه لطفا راهنمایی کنید فایل پیوست 2802 . Led روی برد هم هر دو ثانیه یکبار چشمک میرنه.

نقل قول:

---

نوشته اصلی توسط LANDA

درود .داخل برنامه دیوایس رو معرفی کردم ولی هر کاری میکنم آنلاین نمیشه لطفا راهنمایی کنید فایل پیوست 2802 . Led روی برد هم هر دو ثانیه یکبار چشمک میرنه.

---

سلام
تاکید می کنم حتما باید به اینترت وصل بشه این ماژول تا کار کنه
با شبکه داخلی کار نمی کنه

برای این که آنلاین بشه لازمه یک بار بعد از شناخته شدنش پاورش قطع و وصل بشه

من خودم با hotspot گوشیم و اینترنت سیم کارتم ( که چندان هم قوی نیست ) چک می کنم .
شما هم میتونید یک بار به این روش تست بگیرید.

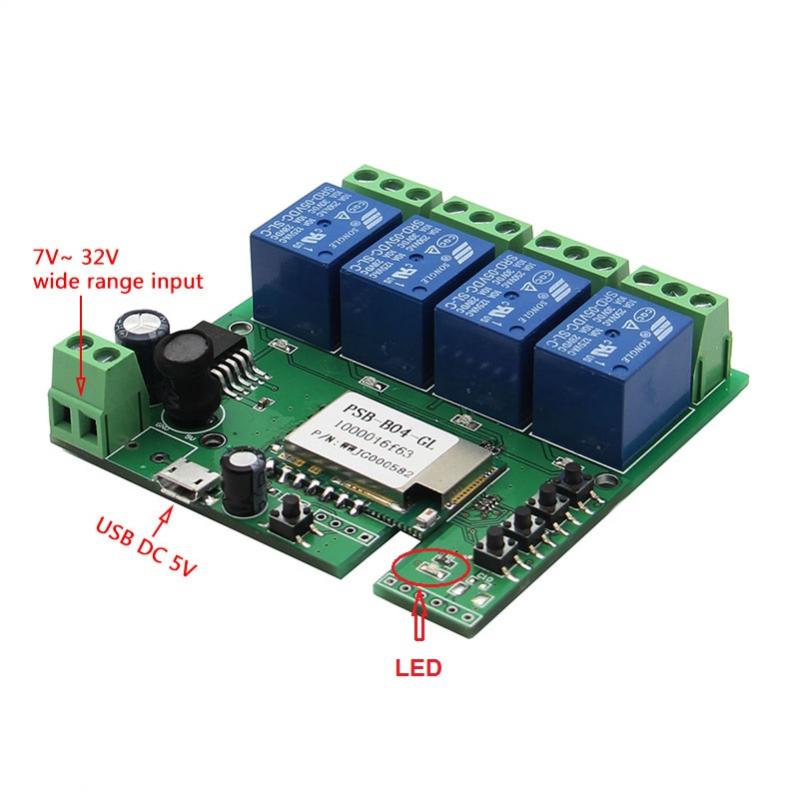

درود. توضیحات حالتهای LED روی برد .
فایل پیوست 2809
1.ال ای دی سریع چشمک می زند و یا 3 بار سریع چشمک می زند به معنی در وضعیت جفت شدن است.
2. ال ای دی روی دستگاه دایم روشن است به معنی اتصال به سرور با موفقیت انجام شده.
3. ال ای دی به سرعت چشمک می زدن برای یک لحظه و تکرار میشود، که به معنی دستگاه موفق به اتصال به روتر نشده. در این مورد، لطفا نام وایفای و رمز عبور درست را دوباره وارد کنید.
4. ال ای دی به آرامی خاموش و روشن میشود به معنی این است که به روتر و سرور متصل است ، اما موفق به اضافه کردن دستگاه در فهرست نشده است. دوباره سعی به اضافه کردن دستگاه جدید کنید.
5. ال ای دی به سرعت دو بار چشمک می زند و خاموش میشود و این امر تکرار میشود، به این معنای است که دستگاه به روتر متصل است اما موفق به اتصال به سرور نشده. پس لطفا تأیید کنید. روتر WiFi شما کار می کند به طور معمول.
نکته
1. اگر موفق به کانکت نشدید از برنامه های قدیمی تر با ورژن 2.1.10 استفاده کنید .
2. با دستگاه اندریدی دیگری نیز تست کنید

کدوم اموزش ؟ من لینکی نمیبینم..این ماژول برا من بلا استفاده مونده

نقل قول:

---

نوشته اصلی توسط magmagmary

شمابایداینو یه جوری به اینترنت وصل کنید تا بتونید ازش استفاده کنید.
دو حالت داره :
1. این که توی خونه یا محل کارتون اکسس پوینت دارید که با آموزش زیر وصل می شید بهش (منظور همون روترهای خونگی هست )

2. میتونید از اینترنت گوشیتون استفاده کنید. فقط کافیه تنظیمات گوشیتون رو برای hotspot فعال کنید.

---

نقل قول:

---

نوشته اصلی توسط emdadi

کدوم اموزش ؟ من لینکی نمیبینم..این ماژول برا من بلا استفاده مونده

---

اولین پست همین تاپیک آموزش استفاده از این ماژوله

سلام ،
آيا اين ماژول رو ميشه در نرم افزار e-control مخصوص Broadlink پيدا کرد و دسترسي داشت؟

نقل قول:

---

نوشته اصلی توسط john123

سلام ،
آيا اين ماژول رو ميشه در نرم افزار e-control مخصوص Broadlink پيدا کرد و دسترسي داشت؟

---

باید تست بشه

سلام بله میشه با نرم افزار e.control هم باهاش کارکرد.کافیه موقع ست کردن ریموتها با نرم افزار e.cبا یک گوشیه دیگه فقط یه بار برد رو فعال کنین .دیگه کدشو میگیره وحله

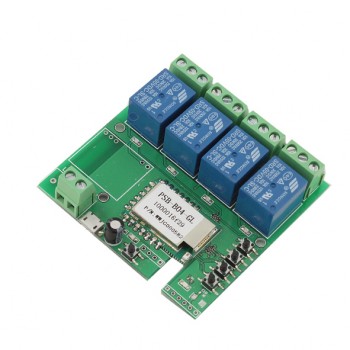

سلام لینک ویدئوی آموزش کار با اسمارت رله چهار کاناله رو در اینجا قرار میدم امیدوارم که براتون مفید واقع بشه.
https://youtu.be/fC4RQGuw34Y

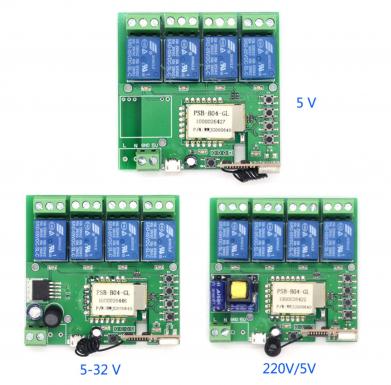

در ویدئو معرفی سه نوع محصول نشان داده میشه که تفاوتشان در جریان مصرفی برد میباشد ، نوع اول با ولتاژ پنج ولت ، نوع دوم با ولتاژ پنج الی سی و دو ولت و نوع سوم با جریان AC دویست و بیست ولت راه اندازی میشود ، بروی برد مذکور یک ماژول RF با فرکانس 433 مگاهرتز نیز قرار دارد که توسط ریموت کنترل میشود.

فایل پیوست 3167

خیلی ممنون
عالی

متاسفانه هنگام رجیستر شدن نرم افزار ewelink پس از دریافت شماره موبیال هیچ اس ام اسی دریافت نمیشه تا مراحل رجیستر تکمیل بشه:mad:
کسی با این مشکل مواجه نشده؟

سپاس فراوان

نقل قول:

---

نوشته اصلی توسط omidtop

متاسفانه هنگام رجیستر شدن نرم افزار ewelink پس از دریافت شماره موبیال هیچ اس ام اسی دریافت نمیشه تا مراحل رجیستر تکمیل بشه:mad:
کسی با این مشکل مواجه نشده؟

سپاس فراوان

---

این مشکل فقط به سرور خود ewelink برمیگرده
در زمان های مختلف تست کنید.

نقل قول:

---

نوشته اصلی توسط omidtop

متاسفانه هنگام رجیستر شدن نرم افزار ewelink پس از دریافت شماره موبیال هیچ اس ام اسی دریافت نمیشه تا مراحل رجیستر تکمیل بشه:mad:
کسی با این مشکل مواجه نشده؟

سپاس فراوان

---

سلام از ایمیل برای ریجستر و دریافت کد استفاده کنید و به راحتی در نرم افزار ثبت نام کنید.

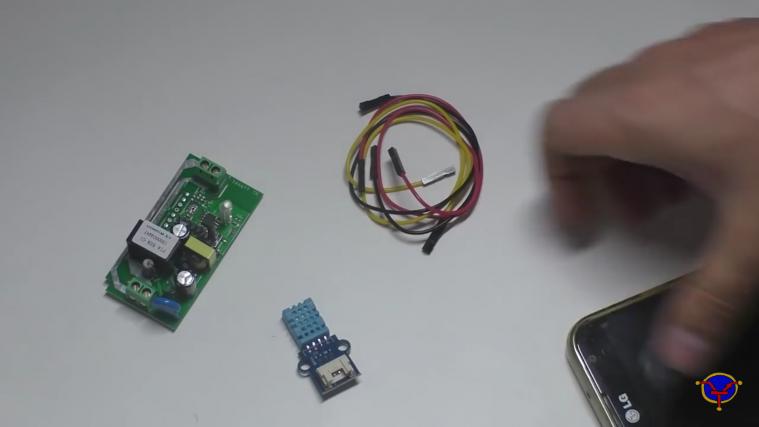

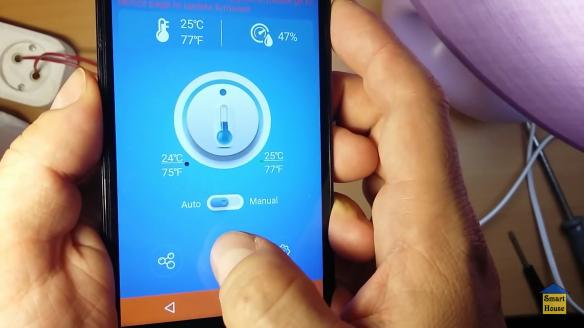

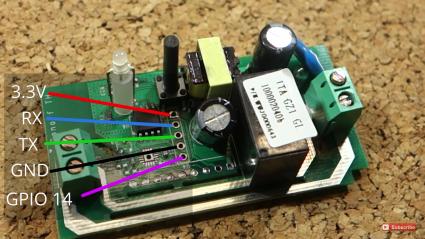

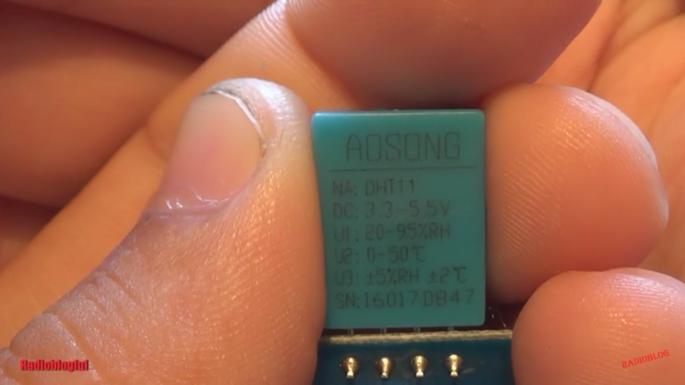

اتصال سنسور دما و رطوبت از طریق پورت سریال ttl موجود در ماژول

---

فایل پیوست 3315

فایل پیوست 3292

فایل پیوست 3293

فایل پیوست 3294

فایل پیوست 3295

فایل پیوست 3296

فایل پیوست 3297

ویدئو های زیادی در رابطه با اتصال این سنسور و همچنین پروگرام و هک این ماژول توسط مبدل سریال به یو اس بی از طریق پورت ttl در یوتیوب موجود می باشد.

تشکر دوست عزیز ...

دوستان در رابطه با این ماژول بگم که بدون داشتن اینترنت به وای فایی که وصل هستین نرم افزار همش افلاینه و کار نمیکنه.به اینترنت وصل بشین میتونید از هر جای دنیا خروجی رله رو فعال و غیر فعال کنید و فیدبک رله رو داشته باشید حتی در صورتی که با میکروسوییچ خود ماژول قطع و وصل بشه آنلاین فیدبک میده.موفق باشید

انداختنی اصلا کار نمیکنه به اینترنت هم وصل نمیشه همش oflin

با سلام میخواستم بدونم این برد 4 کانال هم همانند تک کانال موجود در وبسایت فقط با داشتن اینترنت روی وایفای کار میکنه یا خیر فقط وای فای خالی جوابگو هستش.مرسی

سلام
مدل ماژول rfکه روی این برد استفاده میشه چیست؟
در فیلم آموزشی یک ماژول 6پایه استفاده شده مدلش مشخص نیست؟

درود میشه آموزش ویدویی کانکت کردن رو بزارید؟
