ساخت پرینتر سه بعدی، این دفعه کمتر از 5 ساعت!!!
سلام به همه دوستان
ممنون از بابت لطف همه دوستانی که باعث دلگرمی من شدن تا بتونم بازم کارهامو با شما به اشتراک بزارم و ممنون از لطف همه عزیزانی که در توسعه مطلب قبلی کمک و همراهی کردند.
من تا الان تونستم با سعی و خطا چهار پرینتر سه بعدی بسازم، این ورژنی که الان میخوام باهاتون به اشتراک بزارم درواقع سومین پرینتر منه که خیلی عملکرد قابل قبولی داره بعدی رو با قطعاتی که به کمک این پرینتر، پرینت گرفتم ساختم و بعد از اینکه کاملا ایرادات پرینتر چهارم برطرف شد اون رو هم براتون میفرستم

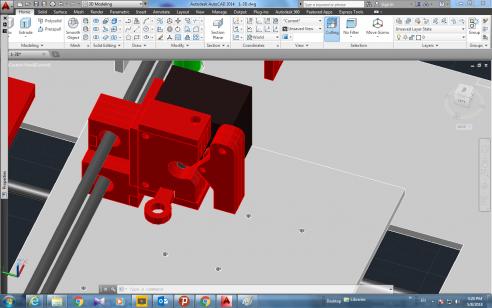

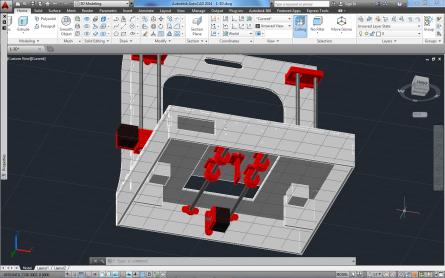

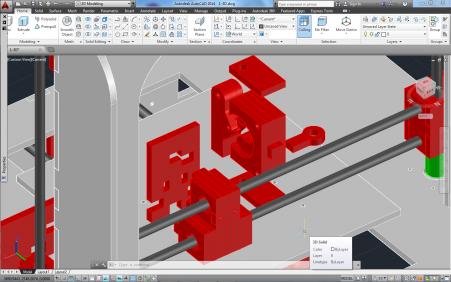

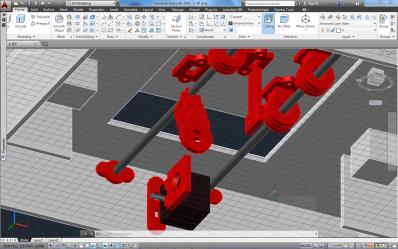

اول عکسهای مربوط به طراحی و نحوه اسمبل کردن قطعات رو ببیند و همچنین عکسهایی از دستگاه سوم و چهارم و نحوه عملکردشون بعد از اون توضیحاتی راجع به فایلها و دستگاه، بعد اگر دوست داشتید فایهارو دانلود کنید.
**********************************
پرینتر اول و دوم که گرچه خوب ساخته بودم اما به نظرم خیلی موفق نبودن، البته بعدا فهمیدم که میشد با تنظیمات نرم افزاری کارکردشون رو بهبود داد اما اون موقع خیلی تجربه نداشتم

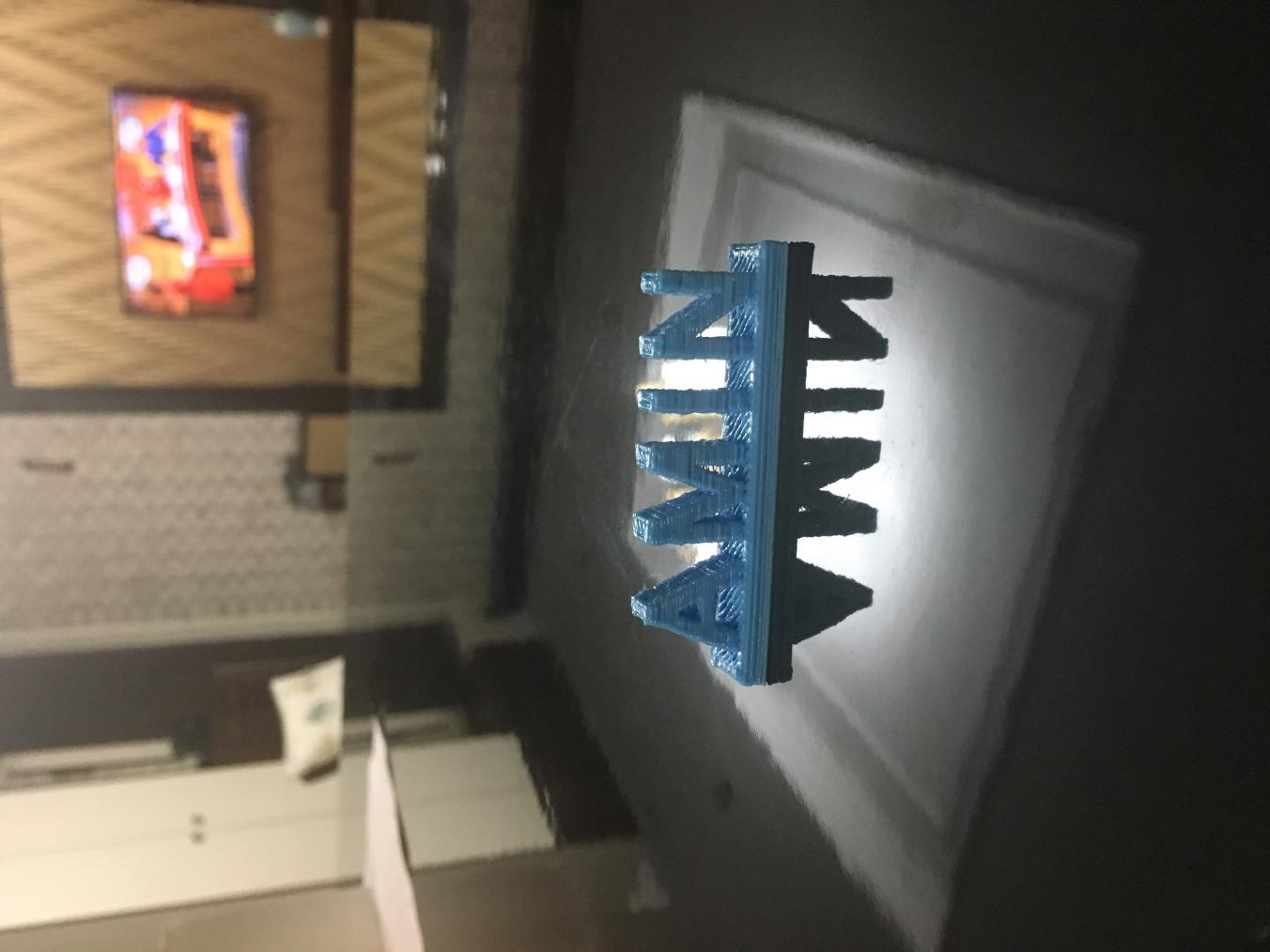

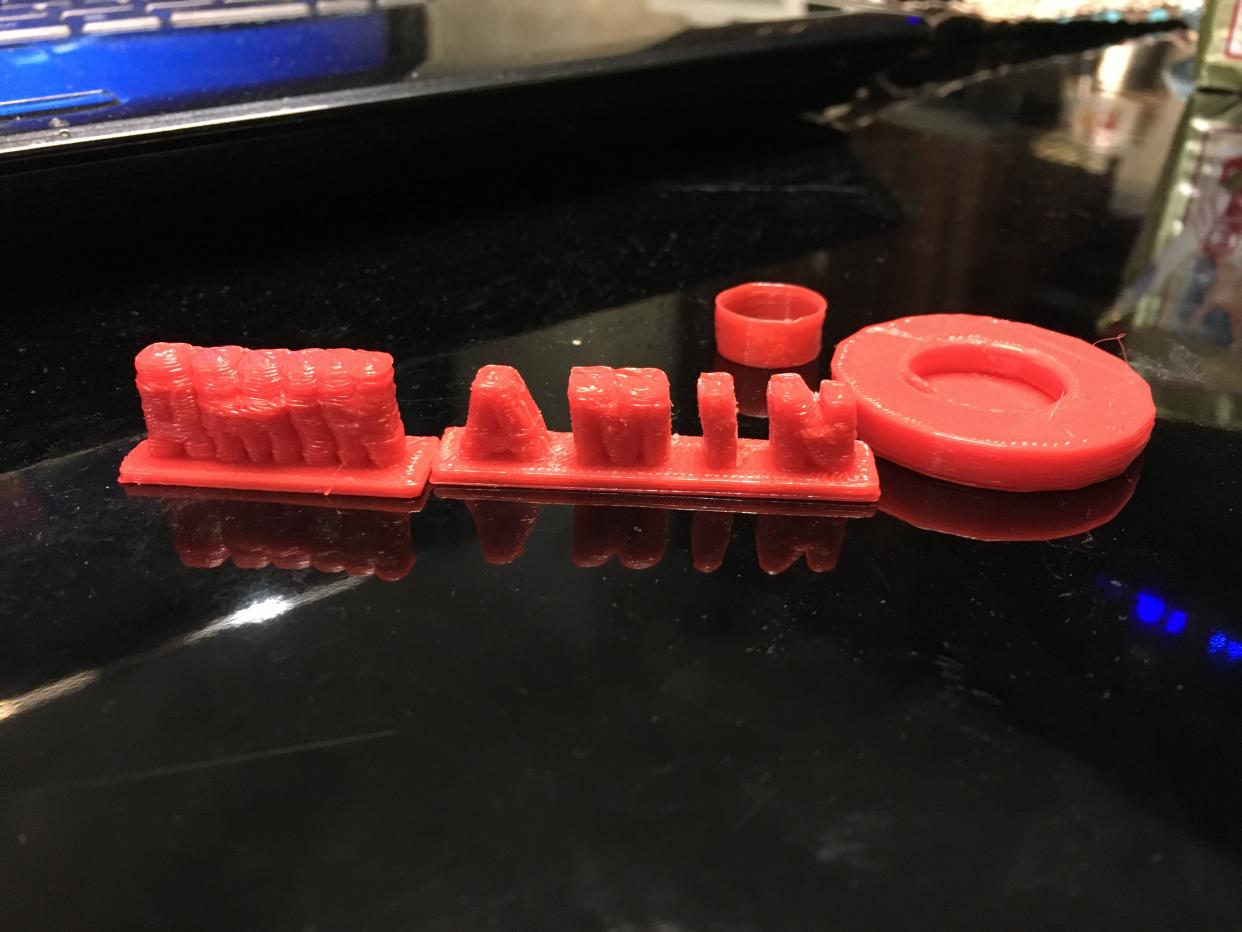

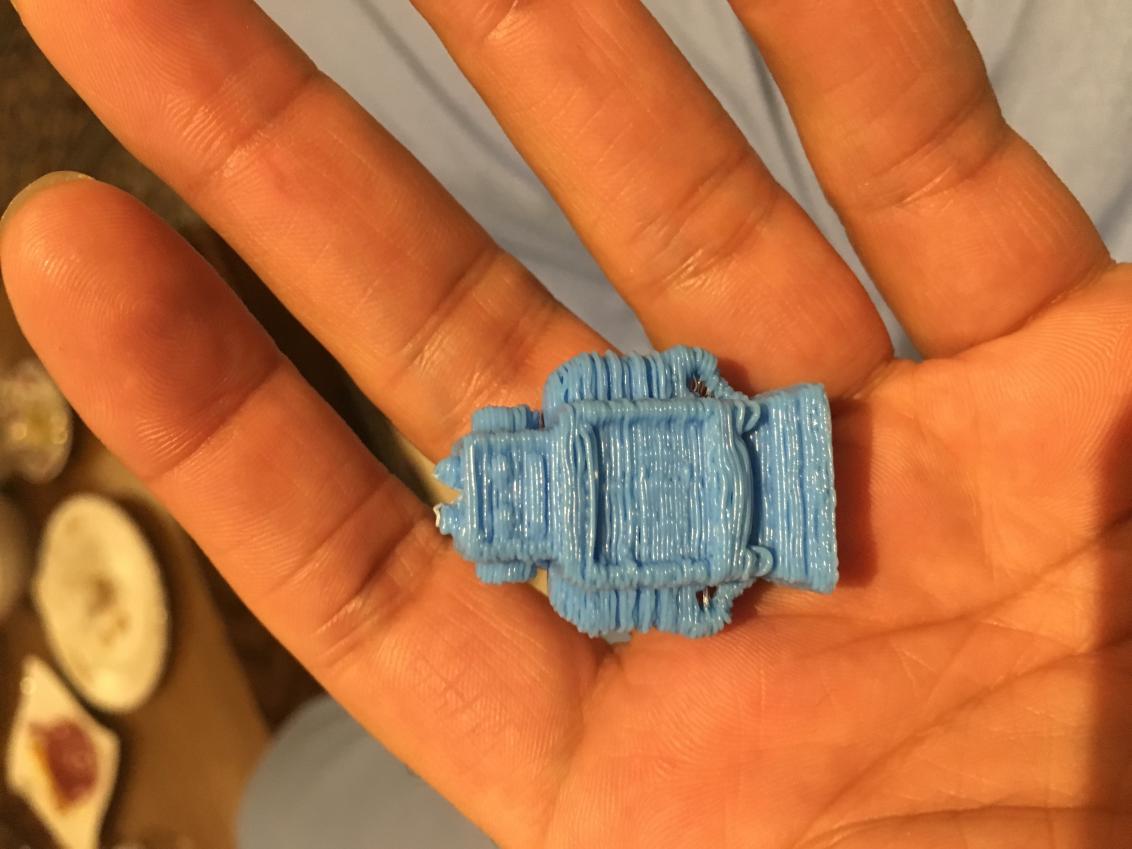

دستگاه اول:
فایل پیوست 3993
فایل پیوست 3994
فایل پیوست 3995
فیلم کارکرد دستگاه:
IMG_1072
دستگاه دوم:
فایل پیوست 3997
فایل پیوست 3998
فایل پیوست 3999
فایل پیوست 4000
**********************************

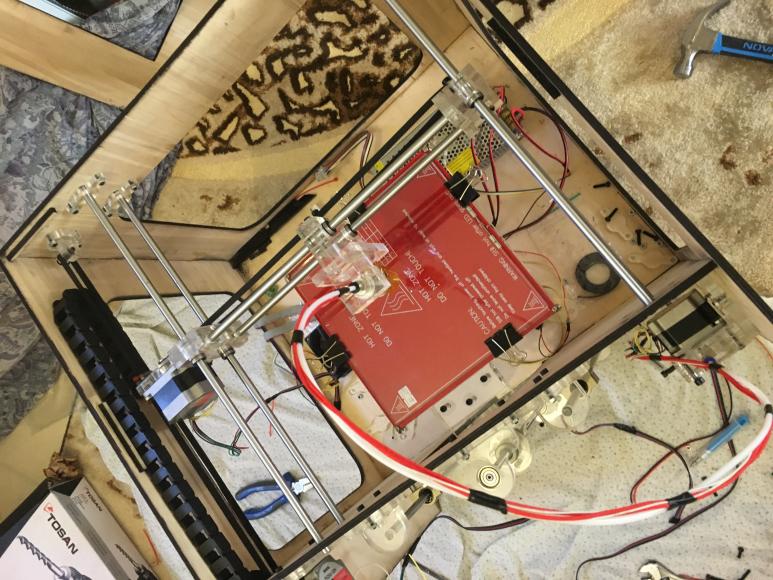

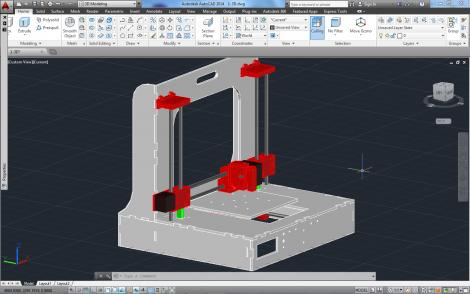

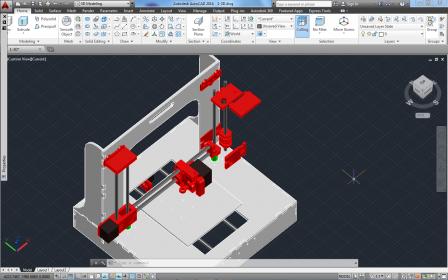

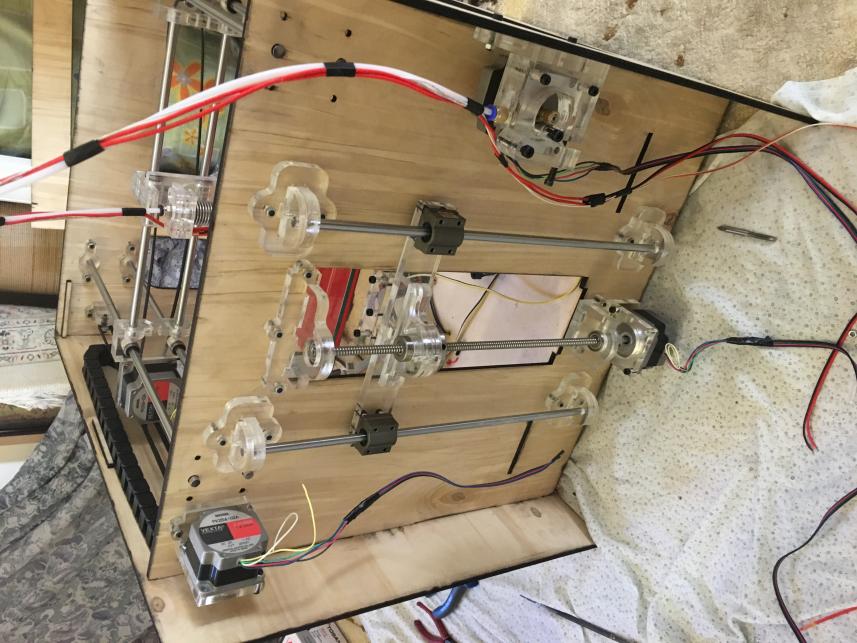

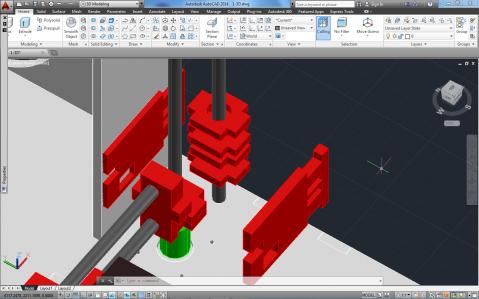

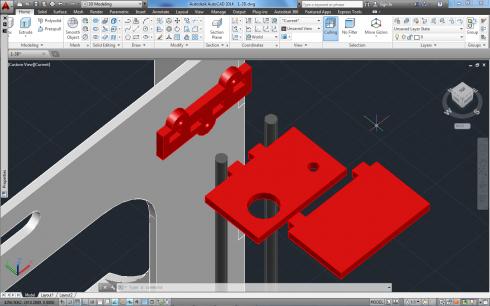

پرینتر سوم (که فایلهای دانلودش در انتهای پست هست)
فایل پیوست 4001
فایل پیوست 4002
فایل پیوست 4003
فایل پیوست 4004
فایل پیوست 4005
فایل پیوست 4006
فایل پیوست 4007
فایل پیوست 4008
فیلم کارکرد دستگاه:
IMG_4254
UGSI3631
****************************************

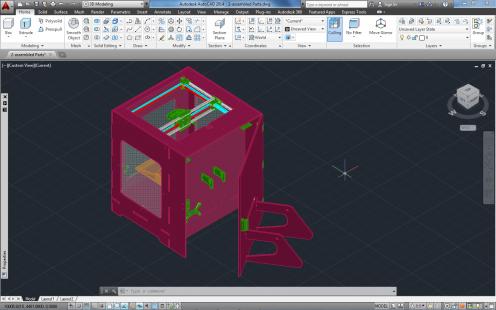

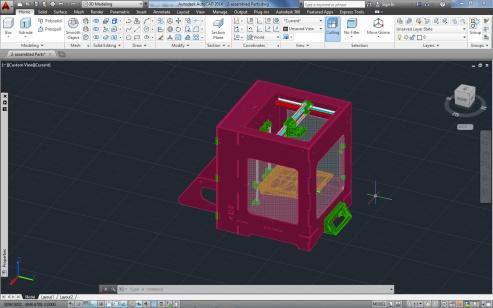

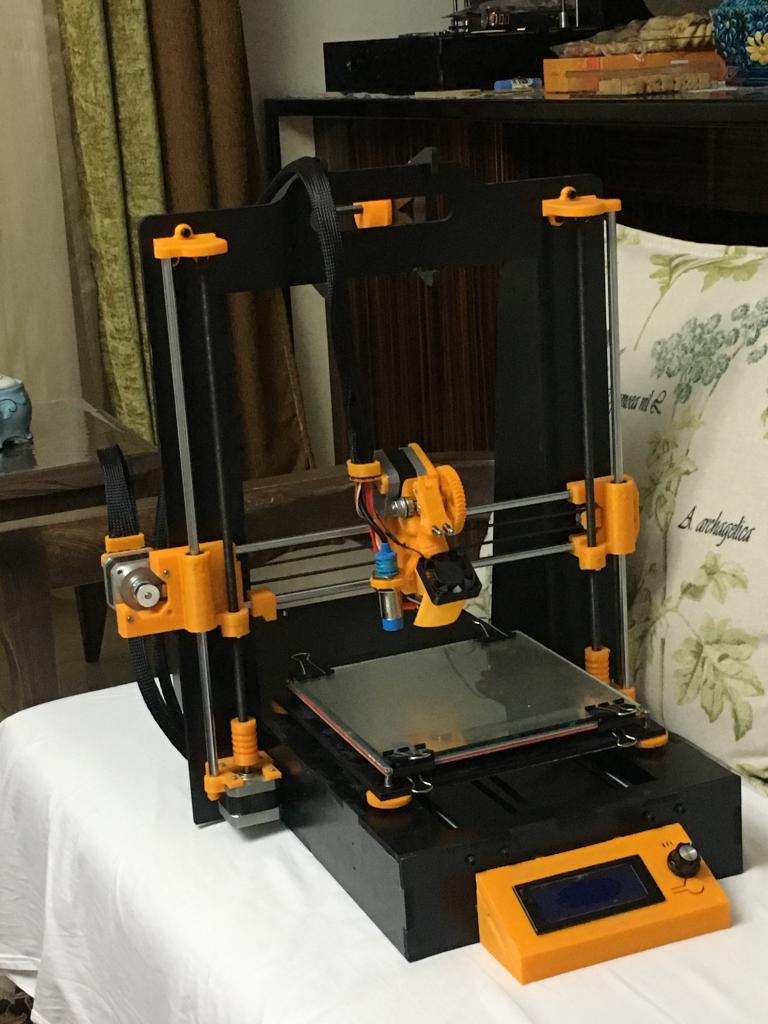

دستگاه چهارم که با استفاده از قطعات پرینت گرفته شده با دستگاه فعلی ساخته شده است:
فایل پیوست 4009
فایل پیوست 3972
فایل پیوست 3973
فایل پیوست 3974
فایل پیوست 3975
فایل پیوست 3976
فایل پیوست 3977
فیلم کارکرد دستگاه:
IMG_5626
IMG_4847
****************************************
چندتا پرینتر دیگه هم دردست ساخت دارم که اونا برای فروشه و با یه قیمت باورنکردنی در اختیارتون قرار میدم
یکی از اونا دو نازله و اتومات و سنسور قطع فیلامنت و بلوتوث و با سیستم کور xy و ... داره با کیفیت و قیمت باورنکردنی که قابل رقابت با تمام پرینترهای موجوده بازاره (قیمتی کمتر از 2000000)
فایل پیوست 3987
فایل پیوست 3988

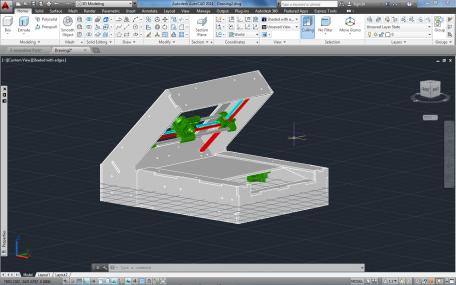

یکی دیگه از اونا که هنوز توی ایران نیومده پرینتریه که میتونه روی یک تسمه نقاله به مقدار نا محدود پرینت بگیره در واقع یکی از محورهاش بی نهایته (قیمتی حدود کمتر از 2000000)
فایل پیوست 3989
یکی دیگه DLP هست (قیمتی حدود کمتر از 2000000)

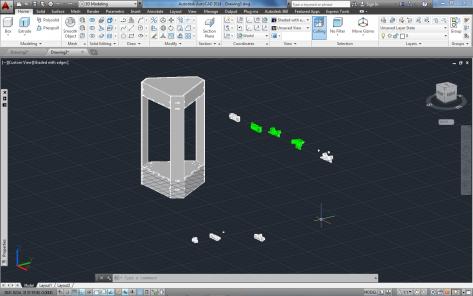

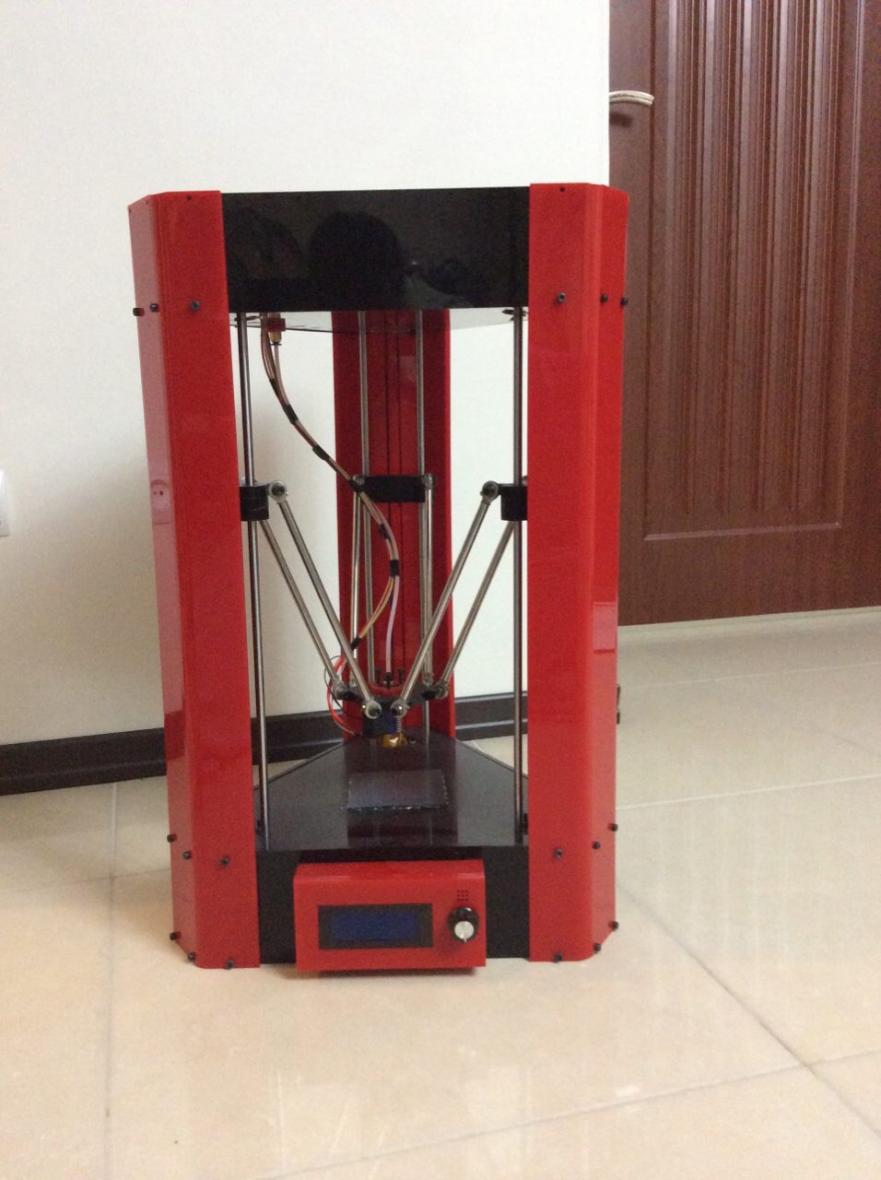

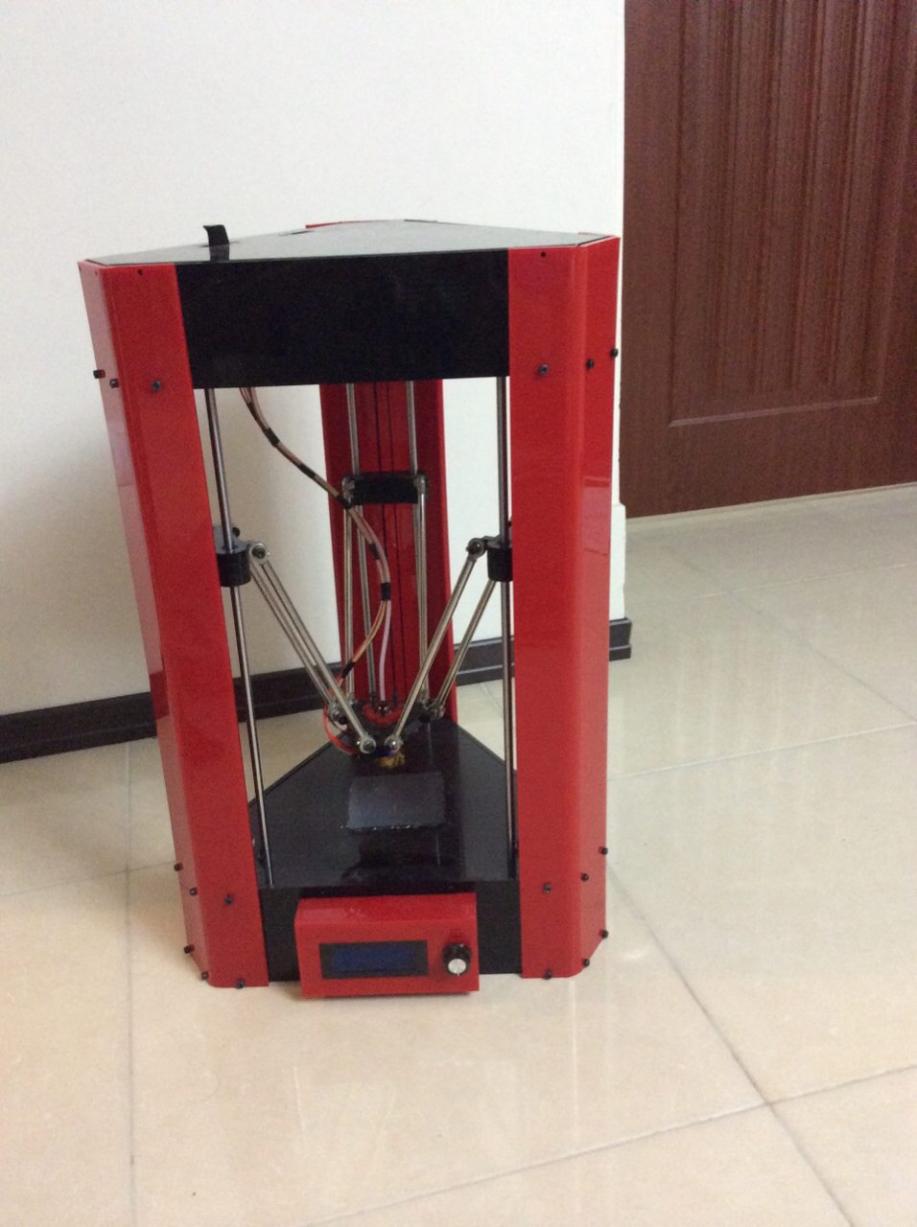

یکی هم دلتا پرینتره (با قیمتی حدود کمتر از 1200000) طرح کلی اون شبیه عکس زیره
فایل پیوست 3990
پرینتر چهارم که فیلم کارکرد دستگاه رو دید هم برای فروش موجوده
اگر مایل بودید تماس بگیرید
لینک اینستاگرام من هم 3dprint.idea هست
**************************************
قطعات مورد نیاز دستگاه به این صورت است:
آردوینو مگا
شیلد سی ان سی به همراه چهار عدد درایور
ال سی دی اسمارت کنترلر
سوئیچ پاور 12ولتی 15 آمپری
هیت بد (برای روی اون یک صفحه آلومینیومی درنظر بگیرید یا از هیت بد تمام آلومینیم استفاده کنید و میتونید یه شیشه حداکثر ذخامت 2میلیمتر هم برای روی اون استفاده کنید که سنسور مجاورتی خوب کار کنه)
یک عدد انداستاپ مکانیکی
یک عدد سنسور مجاورتی 12 میلیمتری
بلاک آلومینیمی هیتر به همراه پیچ سوراخدار و نازل
7سانتیمتر لوله پی تی اف ای
یک قطعه فیبر نسوز 2در3 میلیمتر (هدف ساختن یک اکسترودر دایرکت است)
یک عدد رابط پنوماتیکی (نحوه اسمبل کردن آنها در عکسها مشخص است)
دو عدد فن
دو عدد کوپلیگ 5به 8
تسمه GT2 به اندازه لازم (یک متر و 20 سانتیمتر (من تسمه ها رو با تای رپ وصل کردم)
3عدد پولی هرز گرد بیست دندانه با شفت 3 (متاسفانه یادم رفته جای سوراخهاشو روی کرییر محور z بزارم ولی نگران نباشید یه درل کوچیکه خودتون جاشو راحت پیدا میکنید)
2عدد پولی موتور بیست دندانه با شفت 5
یک عدد دنده برنجی mk8 (به موتور وصل میشود شاید با توجه به شفت موتور مجبور شوید یه درل داخل آن بزنید تا هم قطر شفت شود)
یک عدد دنده اکسترودر mk7 (به قسمت متحرک اکسترودر بسته میشه)
ترمیستور 100کیلواهمی دو عدد
دو عدد لیداسکرو 30 سانتیمتری
11 عدد بلبرینگ خطی lmu8
2 عدد شفت 8، 326 میلیمتری
2عدد شفت 8 ، 325 میلیمتری
2عدد شفت 8 ، 420 میلیمتری
سه عدد استپر بایپلار با تورک 3 کیلوگرمی و با فلنچ 42 میلیمتر
یک عدد استپر بای پلار با تورک 5 کیگوگرمی و با فلنچ 57 -56 میلیمتر
انرژی گاید 70 سانتیمتر
کابل به میزان کافی
************************************
فایل سه بعدی اتوکد:
https://yekupload.ir/008da59cc6c10da5/2-3D.dwg
************************************
فایل برش لیزر:
https://yekupload.ir/9345d412b7d08da4/cut.dwg
************************************
فایل فریم ور marlin مخصوص این پرینتر:
http://uupload.ir/css/images/udl.png
***********************************
تنظیمات نرم افزار cura و simplify برای کار با این پرینتر
cura
aminn.factory
Amin
***********************************
توضیحات:
در فریم ور این دستگا، auto bed level و auto Z level و پرینت از روی SD کارت و کار با ال سی دی گنجانده شده است و کاملا اتومات میباشد
تنها چیزی که باید مد نظر داشته باشید اینه که برای هماهنگی حرکت دستگاه با این فریم ور، جامپرهای میکرو استپ روی شیلد پرینتر برای درایورها روی 1/8 تنظیم شده است.
برش لیزر روی ام دی اف 6 میلیمتری انجام میشه که استراکچر اصلی دستگاه رو میسازه و با چسب 123 به هم چسبیده میشه (نگران استحکامش نباشید کاملا امتحانشو پس داده)
برش لیزر پلکسی برای قطعات اتصالی دستگاه روی پلکسی 6 میلیمتری انجام میشه که با کلروفرم به هم میچسبه
فرض بر این گرفته شده که کار با آردوینو و استپ موتور و کابلکشی پرینتر سه بعدی با شیلد آن و نصب فریم ور رو بلدید (که واقعا هم کاری نداره با یه سرچ کوچیک اکی میشید) کلا کارکرد پرینتر رو باید تاحدی بدونید
سرهم کردن قسمت های مختلف با استفاده از عکسا و فایل سه بعدی به راحتی قابل انجام است از پیچیدگی قطعات نترسید
بعضی پیچها که روی قطعات پلکسی بسته میشه نیاز به رزوه داره البته با پیچوندن خود پیچ هم میشه رزوه کرد
اکسترودر دستگا که یک سر اون رابط پنوماتیک هست و بعد از عبور از لوله پی تی اف ای و چرخ برنجی به هیتر میرسه، باید با یک مته شماره چهار سوراخ بشه محل سوراخ رو مشخص کردم
اند استاپ محور y رو با چسب یا پیچ در جای مناسب انتهای این محور بچسبونید
نصب انرژی گاید هم چون بعد از ساخت تصمیم به استفاده از اون گرفتم به صورت ابتکاری نصب کنید یا میتونید اصلا استفاده نکنید
فن ها هم با چسب به اکسترودر چسبیده شده
هزینه کلی نباید بیشتر از 600 یا 700هزارتومن بشه
استراکچر دستگاه رو بسازد و فریمور رو روش بریزید بعد از اون هر سوالی بود من درخدمتم
با تشکر از این سایت و مطالب مفیدش
موفق باشید
