سلام
من اطلاعات زیادی درباره الکترونیک ندارم ولی دو رگولاتور LF33CV و AMS1117 هر دو خروجی 3.3 ولت دارند به دیتاشیت که مراجعه کردم میزان خروجی LF33CV یک آمپر هست ولی عملا وقتی که به هر دو ورودی 12 ولت میدهم فقط AMS1117 قادر هست که میکروکنتلر 328p-pu را بکار بیاندازد. LF33CV مقدار آمپر خوروجی لازم را جهت بکار اندازی میکروکنترلر ندارد. البته در دیتاشیت این رگولاتور آورده شده که باید ورودی و خروجی توسط دو خازن فیلتر شود که من انجام نداده ام آیا میتواند مشکل کار از همینجا باشد؟
برای راه اندازی میکرو Atmega 328-PU در فرکانس 0 - 20 مگاهرتز ، ولتاژی برابر 4.5 تا 5 ولت نیازه . اگه میخواید این میکرو رو توسط آردوینو راه اندازی کنید ، بهتره از رگولاتور 7805 استفاده کنید .نقل قول:
نوشته اصلی توسط mryazdani
سلام
بر طبق دیتاشیت ولتاژ کاری بین 1.8 تا 5.5 هست البته با بالا رفتن فرکانس کاری ولتاژ هم بالا میرود ولی برای کریستال 16 مگا هرتز 3.3 ولت کافی هست. هر دو رگولاتور 3.3 را خروجی میدهند ولی یکی کار میکند و دیگری نه. دلیل اینکه از ولتاژ 3.3 ولت استفاده کردم استفاده همزمان از ماژول GSM و ماژول NRF24L01 هست که هر دو با ولتاژ 3.3 ولت کار میکنند. ولی در این کار مقدار مصرف برای من خیلی مهم هست حال طبق اندازه گیری بنده AMS1117 مقدار 2.2mA هدر میده ولی LF33CV مقدار 0.6mA هدر میده و این برای من بهتر هست.
نه 16 مگاهرتز و بالاتر فقط و فقط با ولتاژ 4.5 ولت مینیمم کار میکنن.
با 3.3 ولت ماگزیمم رو 8 یا 10 مگاهرتز کار میکنه.
ولی الان داره با ولتاژ 3.3 کار میکنه فقط مشکل نوع رگولاتور هست هر دو رگولاتور استفاده شده ولتاژ خروجی یکسان دارند یکی کار میکنه و دیگری نه با برد آردینو اونو هم امتحان کردم همین مشکل هست با lf33cv چراغ پاور فقط روشن میشه و اون هم با نور بسیار ضعیف.
جای تعجبه وقتی دسترسی به منبع تغذیه کافی برای راه اندازی دارید اما وقت خودتون رو سر این مساله هدر میدید . برای اتصال ماژولهای 3.3 ولتی به آردینو میتونید از تقسیم مقاومتی ولتاژ استفاده کنید .نقل قول:
نوشته اصلی توسط mryazdani
https://fa.wikipedia.org/wiki/%D9%85...AA%D8%A7%DA%98
سلام دوست عزیر
ممنون از جوابهای ارسالی شما
این پیشنهاد شما عالی هست و روی اون کار میکنم. ولی من با چند مساله سر و کار دارم یکی اینکه 328p بایستی با دو ماژول GSM (به شدت حساس به اندازه جریان جهت رجیستر شدن در شبکه) و دوم ماژول بیسیم (به شدت حساس به اندازه جریان به جهت برد موثر) کار کنه و همچنین یک موتور الکتریکی 12 ولت با مصرف جریان ۳ آمپر. و کل سیستم از یک پنل خورشیدی ارزان تغذیه میشه پس برای من از یک طرف افت جریان بسیار مهم هست و از طرف دیگر مقدار هدر رفت جریان حتی نیم آمپر.
در ضمن آیا برای شما عملکرد LF33CV جای تعجب نداره (البته به احتمال زیاد من علم استفاده از این رگولاتور را ندارم)
تقسیم مقاومتی کار کاملا اشتباهیه.
1) اگر از مقاومت های بزرگ استفاده کنید (مثلا 10 کیلو اهم و 20 کلواهم برای بدست آوردن نسبت 2/3) جریان خروجیتون بخاطر گذشتن از یکی از مقاومت ها، بشدت کم میشه. به زور به چند میلی آمپر میرسه
2) اگر از مقاومت های کوچیک استفاده کنید (مثلا 100 اهم و 220 اهم) این بار جریان خروجی زیاد میشه، ولی اتلاف هم بشدت زیاد میشه. چون عملا شما 5 ولت و گراند رو با یه مقاومت 320 اهم (100+220) به هم وصل کردید. فقط اتلاف همین مقاومتا به تنهایی میشه 0.1 وات ! خروجیتون میشه 30 میلی آمپر :|
تقمسیم مقاومت تو این وقتا، فقط برای تغییر "سطح سیگنال" استفاده میشه نه تو تغذیه.
اگر میخواید خودتون رگولاتور بسازید با روش تقسیم مقاومت، باید به یه ترانزیستور یا آپ امپ وصل کنید و مقادیر بزرگ انتخاب کنید که اتلاف نباشه. یا اصن بجاش دیود زنر وصل کنید به ترانزیستور یا آپ امپ.
منظور بنده برای استفاده از تقسیم مقاومتی ، تغذیه ماژولها نبود . برای جلوگیری از آسیب دیدن پین rx ماژولهایی که تغذیه اونا 3.3 ولت هستش باید از تقسیم مقاومتی استفاده کنیم تا به پین i/o ماژولنقل قول:
نوشته اصلی توسط tiranoid
آسیب نرسه چون ولتاژ تغذیه آردوینو رو 5 ولت انتخاب کردیم . این مورد هم تو بیشتر دیتاشیتهای ماژولها درج شده .

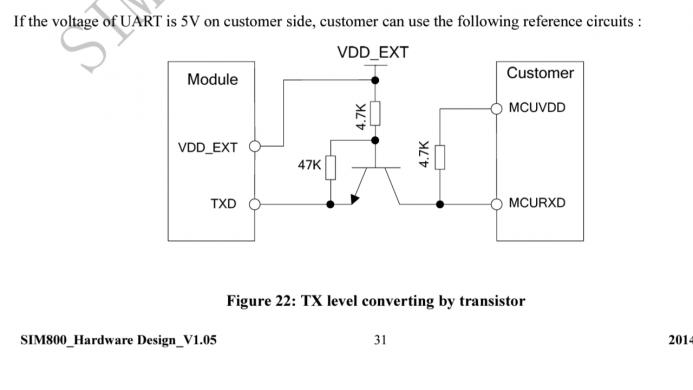

فایل پیوست 3740
درسته من اشتباه خوندم. با تشکر و عذرخواهینقل قول:
نوشته اصلی توسط Ahmad110
