آموزش پروگرام کردن برد توسعه witty

سلام
اول از آموزش زیر بردهای سری esp رو در آردوینو اضافه کنید:
http://forum.arduino.ir/8/21/1266.html#post5727
بعد از اتمام این مرحله:

به برد که نگاه کنید دو تا پورت میکرو usb می بینید:

فایل پیوست 1750

در حقیقت این برد دو طبقه است.
طبقه زیرن برد که این هست رو بهش توجه کنید:

فایل پیوست 1752

چیپ usbبه ttl این برد ch340 هست که با داشتن این امکان می تونید از طریق میکرو usbبرد رو پروگرام کنید و این یک از بهترین خصوصیات این برد هست. در واقع از بین دو تا میکرو usb که در عکس بالا معرفی شد میکرو usb پایین برای پروگرام استفاده میشه (والبته پاور)
وقتی برد رو پروگرام کردید می تونید از روی این پایه جداش کنید و صرفا خود برد esp رو داشته باشید و با پورت میکرو usb روش پاورش رو فراهم کنید. دقت کنید که وقتی برد رو از پایه جدامی کنید دیگه با میکرو usb روش امکان پروگرام رو نخواهید داشت.

فایل پیوست 1753

یه بار دیگه برد رو سر هم کنید (esp8266 رو روی بیس سوار کنید) و کابل میکرو usb رو به بیس وصل کنید مطابق عکس زیر:

فایل پیوست 1756

اکنون به سراغ پروگرام برد می رویم:
نرم افزار آردوینو (اسکچ) را باز کنید.
در قسمت انتخاب برد،برد adafruit huzzah esp8266 را انتخاب کنید.

فایل پیوست 1754

در قسمت پورت هم پورت کامی رو که به برد اختصاص داده انتخاب کتید:(اگر در این مرحله مشکل به هم زدید زیر همین پست کامنت بزارید)

فایل پیوست 1757

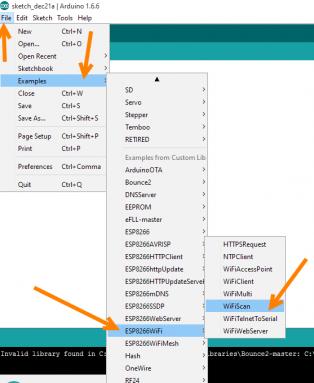

حالاکدی رو که قراره آپلود کنید انتخاب کنید. مثلا کد اسکن وایفای های اطراف رو در نظر بگیرید که مطابق عکس زیر می تونید بیاریدش:

فایل پیوست 1755

کلید آپلود رو بزنید. قبل از پر شدن رنج سبز رنگ سوئیچ فلش (Flash) روی برد زیری رو نگه دارید تا مطابق تصویر نقطه های قرمز رنگ دیده بشن(همزمان با شروع نقطه ها یه ال ای دی آبی روی خود چیپ esp شروع به چشمک زدن می کنه).به محض دیده شدن این نقطه ها دستتون رو از سوئیچ بردارید . وقتی نقطه ها ثابت شدن و چشمک زن آبی روی برد ایستاد یعنی آپلود تموم شده. مادامی که در مد فلش باقی بمونید احتیاجی به نگه داشتن سوئیچ فلش نیست و راحت آپلود کنید.

فایل پیوست 1758

فایل پیوست 1760

dar ghesmate entekhabe port moshkel darim

نقل قول:

---

نوشته اصلی توسط ehsaneam

dar ghesmate entekhabe port moshkel darim

---

یعنی اصلا حتی تو device manager هم نشناختتش؟

Driver:
CH340G converter Windows 7 driver download | arduined.eu
DriverMax - Ports - wch.cn - USB-SERIAL CH340 Computer Driver Updates
Microsoft Update Catalog

من ویندوزم 7 64 بیت هست خودش شناختش ...:rolleyes:

این برد پین pwm نداره لطفا بردی رو معرفی کنید که pwm هم داشته باشه

نقل قول:

---

نوشته اصلی توسط am.koshesh@gmail.com

این برد پین pwm نداره لطفا بردی رو معرفی کنید که pwm هم داشته باشه

---

دوست عزیز چیپ Esp8266 روی پینهاش PWM داره
از 0 تا 1023
Reference

سلام کار کردن با این برد مثل esp01 هست؟چون 01 تو فروشگاه موجود نیست؟

نقل قول:

---

نوشته اصلی توسط GT2

سلام کار کردن با این برد مثل esp01 هست؟چون 01 تو فروشگاه موجود نیست؟

---

کلا روش کار با ماژول های esp8266 مشابه هست تنها تفاوتی که ماژول ها با هم دارن نوع آنتن / پینهایی که بیرون کشیده شدن هست ( و البته firmware )

بنابراین میتونید با توجه به پینهایی که تو witty بیرون کشیده شده و تطابق اون با پینهای مورد نیازتون بررسی کنید.

سلام تمام روش ها رو انجام دادم . ولی در مورد فرکانس و فلش سایز و آپلود اسپید . توضیح نداده بودید .
فرکانس گذاشتم 80
فلش گذاشتم 4
آپلود 115200
طرز نگه داشتن کلید فلش رو هم مطابق گفته شما انجام دادم ولی
در نهایت ارور داد
فایل پیوست 2937

نقل قول:

---

نوشته اصلی توسط am.koshesh@gmail.com

سلام تمام روش ها رو انجام دادم . ولی در مورد فرکانس و فلش سایز و آپلود اسپید . توضیح نداده بودید .
فرکانس گذاشتم 80
فلش گذاشتم 4
آپلود 115200
طرز نگه داشتن کلید فلش رو هم مطابق گفته شما انجام دادم ولی
در نهایت ارور داد
فایل پیوست 2937

---

لازم نبود مقادیر پیش فرض رو تغییر بدید

برگردونید به دیفالت

نقل قول:

---

نوشته اصلی توسط am.koshesh@gmail.com

سلام تمام روش ها رو انجام دادم . ولی در مورد فرکانس و فلش سایز و آپلود اسپید . توضیح نداده بودید .
فرکانس گذاشتم 80
فلش گذاشتم 4
آپلود 115200
طرز نگه داشتن کلید فلش رو هم مطابق گفته شما انجام دادم ولی
در نهایت ارور داد

---

مقادیر دیفالت ایناس:

فایل پیوست 2938

سلام خودتون گفته بودید در قسمت انتخاب برد،برد adafruit huzzah esp8266 را انتخاب کنید.
با اون نتیجه نگرفتم با generic esp8266 module نشد . این رو هم بگم که وقتی آپلود میکنم چراغ روی ماژول چشمک میزنه ولی در آخر ارور میده . نکته دیگر پنجره ی تولز من با مال شما متفاوته . چراااا؟؟؟فایل پیوست 2939

وااااااااااااااااااااای کلافه شدم ارور میده
فایل پیوست 2941

نقل قول:

---

نوشته اصلی توسط am.koshesh@gmail.com

سلام خودتون گفته بودید در قسمت انتخاب برد،برد adafruit huzzah esp8266 را انتخاب کنید.
با اون نتیجه نگرفتم با generic esp8266 module نشد . این رو هم بگم که وقتی آپلود میکنم چراغ روی ماژول چشمک میزنه ولی در آخر ارور میده . نکته دیگر پنجره ی تولز من با مال شما متفاوته . چراااا؟؟؟

---

ممکنه اخیرا یه سری قابلیت به این بردها اضافه کرده باشن .
نسخه ای که من استفاده می کنم مال 4 ماه پیشه

و اما در مورد بردها ، این دو تا برد فرقی نمی کنن با هم وقتی میخواید ماژول های ساده esp8266 رو پروگرام کنید.

این که میگید چشمک میزنه یعنی وقتی وارد پروسه آپلود میشه LED خود ESP با فواصل زمانی کوتاه شروع به چشمک زدن می کنه ؟
و در انتها آپلود نمی کنه .

چک کنید ببینید یه موقع پینهای TX و RX به جایی اتصال کوتاه نشدن ؟ مثلا گراند یا VCC

نقل قول:

---

نوشته اصلی توسط magmagmary

این که میگید چشمک میزنه یعنی وقتی وارد پروسه آپلود میشه LED خود ESP با فواصل زمانی کوتاه شروع به چشمک زدن می کنه ؟
و در انتها آپلود نمی کنه .

یا VCC

---

زمانی که کلید آپلود رو میزنم LED خود ESP با فواصل زمانی کوتاه شروع به چشمک زدن می کنه ولی در انتها آپلود نمیشه

یعنی اطلاعات منتقل میشه وگرنه led چشمک نمیزد

ورژن آردوینوم رو ارتقا دادم به 1.6.12 ولی بازم ارور میده Arduino: 1.6.12 (Windows 10), Board: "Adafruit HUZZAH ESP8266, 80 MHz, 115200, 4M (3M SPIFFS)"

Sketch uses 222,357 bytes (21%) of program storage space. Maximum is 1,044,464 bytes.
Global variables use 31,588 bytes (38%) of dynamic memory, leaving 50,332 bytes for local variables. Maximum is 81,920 bytes.
warning: espcomm_sync failed
error: espcomm_open failed
error: espcomm_upload_mem failed
error: espcomm_upload_mem failed

This report would have more information with
"Show verbose output during compilation"
option enabled in File -> Preferences.

اومدم فایر وار رو آپدیت کنم ارور داد که پروگرامر کار نمیکنه .. !!!! مشکل سخت افزاریه؟؟؟
فایل پیوست 2957

نقل قول:

---

نوشته اصلی توسط am.koshesh@gmail.com

اومدم فایر وار رو آپدیت کنم ارور داد که پروگرامر کار نمیکنه .. !!!! مشکل سخت افزاریه؟؟؟
فایل پیوست 2957

---

با ولت متر بگیر
ببین پین های tx و rx ات یه موقع به زمین یا vcc اتصال کوتاه نکرده باشه.

نقل قول:

---

نوشته اصلی توسط magmagmary

با ولت متر بگیر
ببین پین های tx و rx ات یه موقع به زمین یا vcc اتصال کوتاه نکرده باشه.

---

عرض ارادت خدمت استاد عزیز
قسمت ماژول رو از روی پروگرامر جدا کردم . یعنی الان فقط برد پروگرامر به لپ تاپ وصل هست . بازهم همین ارور رو میده

نقل قول:

---

نوشته اصلی توسط am.koshesh@gmail.com

عرض ارادت خدمت استاد عزیز
قسمت ماژول رو از روی پروگرامر جدا کردم . یعنی الان فقط برد پروگرامر به لپ تاپ وصل هست . بازهم همین ارور رو میده

---

ببینید روند رو یک بار خدمتتون عرض می کنم چک کنید.
اتصال کابل USB به پروگرامر ( طبقه زیرین )
اختصاص پورت کام به این مازول
وارد شدن به محیط آردوینو و نوشتن کد مطلوب
قبل از پروگرام ماژول باید به مد فلش برده بشه که این کار با گراند کردن GPIO شماره 15 انجام میشه . در مورد witty هم با کلید ریست و فلش میتونید این کار رو انجام بدید. برای این کار بعد از این که پاور دادید یک بار کلید RST و بعد از اون کلید Flash رو بزنید. با این کار رنگ RGB روی برد ترکیب سبز آبی میشه .
این دو کلید روباید بالافاصبه پشت سر هم بزنید.

وقتی این کار رو کردید دیگه نیازی هم نیست که بخواید دستتون رو روی کلید Flash نگه دراید تا کد آپلود بشه. خودش آپلود میشه.

بعد از اون هم شماره پورت و برد رو انتخاب می کنید و آپلود میزنید.

یک راه حل دیگه هم وجود داره و این هست که اگر تبدیل TTL به USB دارید خود برد esp رو بدون پروگرامرش با استفاده از تبدیل TTL به USB پروگرام کنید.

با انی کار معلوم میشه که خود برد مشکل داره یا پروگرامرش

تست مولتی متر رو انجام دادید؟

بینید روند رو یک بار خدمتتون عرض می کنم چک کنید. (سباسگزارم)
اتصال کابل USB به پروگرامر ( طبقه زیرین ) بله درسته
اختصاص پورت کام به این مازول بله درسته
وارد شدن به محیط آردوینو و نوشتن کد مطلوب انتخاب مثال خود برنامه قسمت examples - esp8266wifi - wifiscan
قبل از پروگرام ماژول باید به مد فلش برده بشه که این کار با گراند کردن GPIO شماره 15 انجام میشه . در مورد witty هم با کلید ریست و فلش میتونید این کار رو انجام بدید. برای این کار بعد از این که پاور دادید یک بار کلید RST و بعد از اون کلید Flash رو بزنید. با این کار رنگ RGB روی برد ترکیب سبز آبی میشه .
این دو کلید روباید بالافاصبه پشت سر هم بزنید. بله دقیقا طبق گفته شما

وقتی این کار رو کردید دیگه نیازی هم نیست که بخواید دستتون رو روی کلید Flash نگه دراید تا کد آپلود بشه. خودش آپلود میشه.

بعد از اون هم شماره پورت و برد رو انتخاب می کنید و آپلود میزنید. بله درسته adafruit huzzah esp8266


زمان آبلود کردن ال ای دی روی ماِول شروع به چشمک زدن میکند ولی در نهایت ارور میده
پینهای TX و RX به جایی اتصال کوتاه نشدن .
تبدیل ttl to usb رو امتحان میکنم اطلاع میدم
فردا یه برد توسعه نو میگیرم هم ماژول و هم **بروگرامرم چک میکنم اطلاع میدم
ممنون

نقل قول:

---

نوشته اصلی توسط am.koshesh@gmail.com

بینید روند رو یک بار خدمتتون عرض می کنم چک کنید. (سباسگزارم)
اتصال کابل usb به پروگرامر ( طبقه زیرین ) بله درسته
اختصاص پورت کام به این مازول بله درسته
وارد شدن به محیط آردوینو و نوشتن کد مطلوب انتخاب مثال خود برنامه قسمت examples - esp8266wifi - wifiscan
قبل از پروگرام ماژول باید به مد فلش برده بشه که این کار با گراند کردن gpio شماره 15 انجام میشه . در مورد witty هم با کلید ریست و فلش میتونید این کار رو انجام بدید. برای این کار بعد از این که پاور دادید یک بار کلید rst و بعد از اون کلید flash رو بزنید. با این کار رنگ rgb روی برد ترکیب سبز آبی میشه .
این دو کلید روباید بالافاصبه پشت سر هم بزنید. بله دقیقا طبق گفته شما

وقتی این کار رو کردید دیگه نیازی هم نیست که بخواید دستتون رو روی کلید flash نگه دراید تا کد آپلود بشه. خودش آپلود میشه.

بعد از اون هم شماره پورت و برد رو انتخاب می کنید و آپلود میزنید. بله درسته adafruit huzzah esp8266


زمان آبلود کردن ال ای دی روی ماِول شروع به چشمک زدن میکند ولی در نهایت ارور میده
پینهای tx و rx به جایی اتصال کوتاه نشدن .
تبدیل ttl to usb رو امتحان میکنم اطلاع میدم
فردا یه برد توسعه نو میگیرم هم ماژول و هم **بروگرامرم چک میکنم اطلاع میدم
ممنون

---

اگر اتصال کوتاهی وجود نداره به احتمال زیاد باید با مبدل پروگرام بشه

فقط بدونید که پین gpio15 رو برای پروگرام گراند کنید ( قبل از پاور دادن )

نقل قول:

---

نوشته اصلی توسط magmagmary

اگر اتصال کوتاهی وجود نداره به احتمال زیاد باید با مبدل پروگرام بشه

فقط بدونید که پین gpio15 رو برای پروگرام گراند کنید ( قبل از پاور دادن )

---

سلام مشکل از پروگرامر بود ، با مبدل جواب گرفتم ، ولی موقع فلش کردن gpo0 رو زمین میکنم نه gpo15 ، ممنون از پشتیبانی قویتون

پس از پروگرام می توان بخش پروگرام و ماژول رو جدا کرد که ماژول تنها به کار خود ادامه دهد یا حین کار هم به راه انداز احتیاج هست؟

نقل قول:

---

نوشته اصلی توسط samisamixp

پس از پروگرام می توان بخش پروگرام و ماژول رو جدا کرد که ماژول تنها به کار خود ادامه دهد یا حین کار هم به راه انداز احتیاج هست؟

---

بله بخش زیرین برای پروگرام و ارتباط سریال با usb فقط نیاز هست، در سایر کاربردها نیازی نیست و از بخش بالایی به تنهایی میشه استفاده کرد، میکرو usb بالا فقط جهت تغدیه هست

پایه gpio0 رو به gnd وصل کنید و یکبار ریست کنید خودش میره توی مد پروگرام حالا میتونید برنامه رو آپلود کنید
