ماژول RDM6300 - RFID Reader - کارت خوان آر اف آی دی UART - فرکانس 125khz

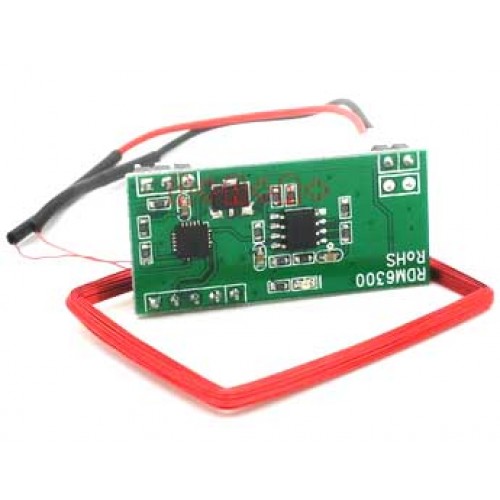

کارخوان RFID RDM6300 125KHz یک مینی ماژول برای خواندن کد ها از کارت ها و تگ های 125 کیلو هرتزی ( فقط خواندنی و یا قابل خواندن / نوشتن ) طراحی شده است و به راحتی می توانید از آن در پروژه خود در کنار آردوینو و یا هر میکروکنترلر دیگری استفاده نمایید.
فایل پیوست 288
مشخصات:
پشتیبانی از آنتن خارجی
حداکثر فاصله تا كارت 150 میلیمتر
زمان رمزگشایی ( دیکود) کمتر از 100ms
رابط UART
پشتیبانی از تگ های EM4100 ، برچسب ها و ... 125 کیلوهرتز
اندازه کوچک 38 در 19 ميليمتر
ولتاژ کاری: 5 ولت دی سی
فایل پیوست 289
کابردهای RFID :
کنترل دستیابی / ردیابی سند
سامانه های هوشند دامداری و یا ردیابی حیوانات
RFID در ساخت و ساز : ابزار ردیابی
ایمنی مواد غذایی و قابلیت ردیابی
RFID در بیمارستان و مراقبت از سلامت
پیگیری بیمار / پیگیری تجهیزات بیمارستان
سیستم های پرداخت RFID
زمان و حضور و غیاب
زمان بندی مسابقه (در حال اجرا ، دوچرخه ، وسیله نقلیه )
RFID و زنجیره تامین RFID حمل و نقل
ردیابی کانتینر های حمل بار
شناسایی خودرو و تعین سطح دسترسی
سیستم های پرداخت تلفن
مدیریت محوطه
فایل پیوست 290

کد:

---

/*
# be name khoda
# Example code RDM6300 - RFID
# Company    : AftabRayaneh
# Website    : http://shop.aftabrayaneh.com
# Developer  : Reza Najafi
# Date      : 22.10.2013
# Version    : 1.0

PIN  DESCRIPTION      ARDUINO PIN    RDM6300 PIN
1    GND              GND            P3 - 1
2    VCC (3.5-12V)    VCC            P3 - 2
3    TX DATA          D2            P1 - 1
*/

#include <SoftwareSerial.h>
SoftwareSerial RFID(2, 3);
String rfidCode;
char c;

void setup()
{
  Serial.begin(9600);
  RFID.begin(9600);
  Serial.println("Starting RFID ...");
}

void loop()
{
  while(RFID.available()>0){
    delay(5);
    c=RFID.read();
    rfidCode += c;
  }
  if(rfidCode.length()>10) Check();
  rfidCode="";
}

void Check()
{
  rfidCode=rfidCode.substring(1,11);
  Serial.println("RFID Code : "+rfidCode);
}

---

جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.

سفارش تگ 125khz rfid سفارش كارت 125khz rfid

مشکل اینه که اصلا به هیج عنوان کار نمیکنه
تمامه پین هاشم چک کردم وقتی وصل میکنمش چراغش روشن میشه و تو سریال مانیتور Starting RFID ... نوشته میشه ولی هر چی این تگ ها رو نزدیکش میکنم پاسخی نمیده خیلی هم گشتم تو اینترنت و برنامه های مختلفو چک کردم ولی بازم فایده ای نداشت
2 تا احتمال میدم یا اینکه این ماژولی که فرستادین خرابه یا اینکه اون کارت هایی که اگر خاطرتون باشه گفتین همه 125khz هستن 125khz نیستن (من تعجبم که نه 125khz باشه نه 13.56Mhz پس چیه؟؟؟؟)
من واقعا دارم گیج میشم همون طور که گفتم من زمانه زیادی واسه این پروژه ندارم:(
راستی شکل برد من با عکس ها فرق داره یعنی بالاش 4 تا سوراخ برای اتصال پین هدر داره که پین هدری بهش وصل نیست (نا گفته نماند ه وقتی ماژولو از جعبش درآوردم یه بوی خاصی میداد شبیه سوختگی :confused: که فکر کنم طبیعی باشه چون مغازه های تو این کار همیشه همین بو رو میدن :D:p)

آقادرست شد مشکل از بد آپلود شدن کد بود چون من سیستم عاملم Ubuntu هست تو پورت سریال مشکل خورده بود
حالا از ویندوز تست کردم درست شد

الهی شکر ، آقا از این به بعد به جای اینکه ماژول رو بو کنی ، اول سیستم عاملت رو بو کن :d

دیگه چیکار کنم ;) ناواردیم دیگه :p:cool:

سلام بر اساتید
من آشنایی زیادی به الکترونیک ندارم
میخواستم با استفاده از این ماژول و یا ماژولهای مشابه کارت ورود و خروج برای کارگرهام درست کنم
آیا امکانش هست؟
لطفا راهنمایی دقیق(اما ساده) بفرمایید
مرسی

سلام
بله بخش سخت افزاریش ساده هست اما برای باید یه نرم افزار مناسب براش تهیه کنید

به نظر میرسه دیگه این ماژول تو فروشگاه نیست؟ درسته؟؟؟ جایگزین؟؟

سلام چرا هنوز هست

ماژول ریدر RFID 125K

سلام .ماژولی که من ازسایت خریداری کردم ، با این عکسی که گذاشتید متفاوته.هیچ راهنمایی هم برای اسم پایه ها وجود نداره.لطفا اسم هر پایه را مشخص کنید.ممنون

نقل قول:

---

نوشته اصلی توسط a_javidi

سلام .ماژولی که من ازسایت خریداری کردم ، با این عکسی که گذاشتید متفاوته.هیچ راهنمایی هم برای اسم پایه ها وجود نداره.لطفا اسم هر پایه را مشخص کنید.ممنون

---

کافیه مدل کالا را در گوگل جستجو نمایید

با سلام خدمت اساتید بزرگوار
میشه لطفا راهنمایی بفرمائید که این ماژول اصلا باید چه چیزی رو از روی تگهایی مثل TK4100 و یا EM4100 بخونه؟ توضیح اینکه بنده بعد از خرید این ماژول از فروشگاه و پروگرام کردن برد آردوینو uno با کدی که گذاشتید ( و حتی با چند نمونه کد دیگه که از اینترنت پیدا کردم) و متصل کردن به ماژول RFID RDM6300 125KHz، فقط یه سری کدهای نا مفهوم و تقریبا مشابه برای بیشتر از 20 عدد تگ روی پورت سریال دریافت کردم که البته نتونستم هیچ ارتباط منطقی بین اونها و کدهای یونیکی که برای هر تگ انتظار داشتم، پیدا کنم. در ضمن همونطور که دوست عزیزمون هم توی همین تاپیک نوشته بودن، ماژولی که ارسال شده فاقد هر شماره فنی و یا مشخصاتی بود و با اونی که توی عکسه فرق میکنه و هیچ اطلاعات و دیتاشیتی هم برای مدلی که ارسال شده توی اینترنت پیدا نکردم. راستش اصلا مطمئن نیستم ماژولی که ازش صحبت میکنم، RDM6300 باشه!

نقل قول:

---

نوشته اصلی توسط shahramk

با سلام خدمت اساتید بزرگوار
میشه لطفا راهنمایی بفرمائید که این ماژول اصلا باید چه چیزی رو از روی تگهایی مثل tk4100 و یا em4100 بخونه؟ توضیح اینکه بنده بعد از خرید این ماژول از فروشگاه و پروگرام کردن برد آردوینو uno با کدی که گذاشتید ( و حتی با چند نمونه کد دیگه که از اینترنت پیدا کردم) و متصل کردن به ماژول rfid rdm6300 125khz، فقط یه سری کدهای نا مفهوم و تقریبا مشابه برای بیشتر از 20 عدد تگ روی پورت سریال دریافت کردم که البته نتونستم هیچ ارتباط منطقی بین اونها و کدهای یونیکی که برای هر تگ انتظار داشتم، پیدا کنم. در ضمن همونطور که دوست عزیزمون هم توی همین تاپیک نوشته بودن، ماژولی که ارسال شده فاقد هر شماره فنی و یا مشخصاتی بود و با اونی که توی عکسه فرق میکنه و هیچ اطلاعات و دیتاشیتی هم برای مدلی که ارسال شده توی اینترنت پیدا نکردم. راستش اصلا مطمئن نیستم ماژولی که ازش صحبت میکنم، rdm6300 باشه!

---

بزرگترین تفاوت این دو ماژول تغییر نوع خازن smd هست
یه سوال؟
یعنی برای یک کارت وقتی جلوی ریدر می گیرید هر دفعه اعداد متفادت می بینید؟

نقل قول:

---

نوشته اصلی توسط magmagmary

بزرگترین تفاوت این دو ماژول تغییر نوع خازن smd هست
یه سوال؟
یعنی برای یک کارت وقتی جلوی ریدر می گیرید هر دفعه اعداد متفادت می بینید؟

---

بله بعضی اوقات برای یک کارت خروجی های متفاوتی هم ارسال میشه ولی بیشتر اوقات کدهایی که خونده میشه برای کارتهای مختلف یکسان هست.
این کدها خروجی 24 عدد کارت هستش که یک تعدادی از کارتها رو نمیخونه:

Starting RFID ...
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
.
.
.

RFID Code : øøøøøøøøøø

که این کاراکتر ø کد اسکی معادل 237 هستش که 10 بار تکرار میشه. و قاعدتا نمیتونه ارتباطی با یونیک کد تگها داشته باشه.
البته من خروجی ماژول رو مستقیما و بدون برد آردوینو از طریق مبدل usb به سریال به کامپیوتر وصل کردم و خروجی یه چیزی شبیه به همین کد بود.

نقل قول:

---

نوشته اصلی توسط shahramk

بله بعضی اوقات برای یک کارت خروجی های متفاوتی هم ارسال میشه ولی بیشتر اوقات کدهایی که خونده میشه برای کارتهای مختلف یکسان هست.
این کدها خروجی 24 عدد کارت هستش که یک تعدادی از کارتها رو نمیخونه:

Starting RFID ...
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
.
.
.

RFID Code : øøøøøøøøøø

که این کاراکتر ø کد اسکی معادل 237 هستش که 10 بار تکرار میشه. و قاعدتا نمیتونه ارتباطی با یونیک کد تگها داشته باشه.
البته من خروجی ماژول رو مستقیما و بدون برد آردوینو از طریق مبدل usb به سریال به کامپیوتر وصل کردم و خروجی یه چیزی شبیه به همین کد بود.

---

مممممممممممم
نه این داده ها غلطه !
ببین توی این لینک گفته که این ماژول خروجی های با فرمت های مختلف داره ببین میتونی ازش سرنخ خاصی پیدا کنی:
Low cost 125khz EM4100 RFID Reader Module M4100 with antenna and wiegand 34 output format, View RFID Reader Module, Dwell Product Details from Shenzhen Dwell Electronics Co., Limited on Alibaba.com

نقل قول:

---

نوشته اصلی توسط shahramk

بله بعضی اوقات برای یک کارت خروجی های متفاوتی هم ارسال میشه ولی بیشتر اوقات کدهایی که خونده میشه برای کارتهای مختلف یکسان هست.
این کدها خروجی 24 عدد کارت هستش که یک تعدادی از کارتها رو نمیخونه:

Starting RFID ...
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
RFID Code : øøøøøøøøøø
.
.
.

RFID Code : øøøøøøøøøø

که این کاراکتر ø کد اسکی معادل 237 هستش که 10 بار تکرار میشه. و قاعدتا نمیتونه ارتباطی با یونیک کد تگها داشته باشه.
البته من خروجی ماژول رو مستقیما و بدون برد آردوینو از طریق مبدل usb به سریال به کامپیوتر وصل کردم و خروجی یه چیزی شبیه به همین کد بود.

---

این کد رو هم تست کن :

کد:

---


########################################################################
## Modified code to work with Arduino 1.0.1                                  /    ##
## Credits to Petushka, http://www.instructables.com/member/Petushka/ ##
##                                                                                                      ##
########################################################################


#include <SoftwareSerial.h>


#define ADD_TAG_CODE "210014DFE309"  //change this ID with your own card TAG
#define DEL_TAG_CODE "210014E2BD6A"  //change this ID with your own card TAG


SoftwareSerial rfid = SoftwareSerial(5, 6);
String msg;
String ID ;  //string to store allowed cards


void setup()
{
  Serial.begin(9600);
  Serial.println("Serial Ready");


  rfid.begin(9600);
  Serial.println("RFID Ready");
}


char c;


void loop(){

  while(rfid.available()>0){
    c=rfid.read();
    msg += c;
    Serial.println(msg);
    Serial.println(msg.length());
  }
  msg=msg.substring(1,13);
  if(msg.indexOf(ADD_TAG_CODE)>=0) add();
  else if(msg.indexOf(DEL_TAG_CODE)>=0) del();
  else if(msg.length()>10) verifica();
  msg="";

}


void add(){
  Serial.print("What TAG do you wanna grant access?: ");
  msg="";
  while(msg.length()<13){
    while(rfid.available()>0){
      c=rfid.read();
      msg += c;
    }
  }
  if(ID.indexOf(msg)>=0) {
    Serial.println("\nAccess already granted for this card.");
    msg="";
  }
  else{
    Serial.print("Card: ");
    Serial.println(msg);
    ID += msg;
    ID += ",";
    //Serial.print("ID: ");
  // Serial.println(ID);
    msg="";
    Serial.println("Access granted for this card.");
  }


}


void del(){
  msg="";
  Serial.print("What TAG do you wanna deny access?: ");
  while(msg.length()<13){
    while(rfid.available()>0){
      c=rfid.read();
      msg += c;
    }
  }
  msg=msg.substring(1,13);
  if(ID.indexOf(msg)>=0){
    Serial.println(msg);
    Serial.println("TAG found. Access for this card denied.");
    //ID.replace(card,"");
    int pos=ID.indexOf(msg);
    msg="";
    msg += ID.substring(0,pos);
    msg += ID.substring(pos+15,ID.length());
    ID="";
    ID += msg;
    //Serial.print("ID: ");
    //Serial.println(ID);
  } else Serial.println("\nTAG not found or already denied");
  msg="";
}


void verifica(){
    msg=msg.substring(1,13);
    if(ID.indexOf(msg)>=0) Serial.println("Access granted.");

    else Serial.println("Access denied.");
}

---

اسم ماژول داخل سایت 6300 RDM هست اما اگه خودتون هم توجه کنید و یک جستجویی داخل google بزنید ، متوجه می شید ماژول داخل سایت اصلا RDM6300 نیست و پایه هاش با پایه هایی RDM6300 یکی نیست.

باسلام ... ماژول فعلی با تصویر داخل سایت مطابقت ندارد لطفا حداقل اسم پایه ها رو اطلاع بدید مرسی

نقل قول:

---

نوشته اصلی توسط pouya75

باسلام ... ماژول فعلی با تصویر داخل سایت مطابقت ندارد لطفا حداقل اسم پایه ها رو اطلاع بدید مرسی

---

من اینو تو نت پیدا کردم
فایل پیوست 2045

سلام

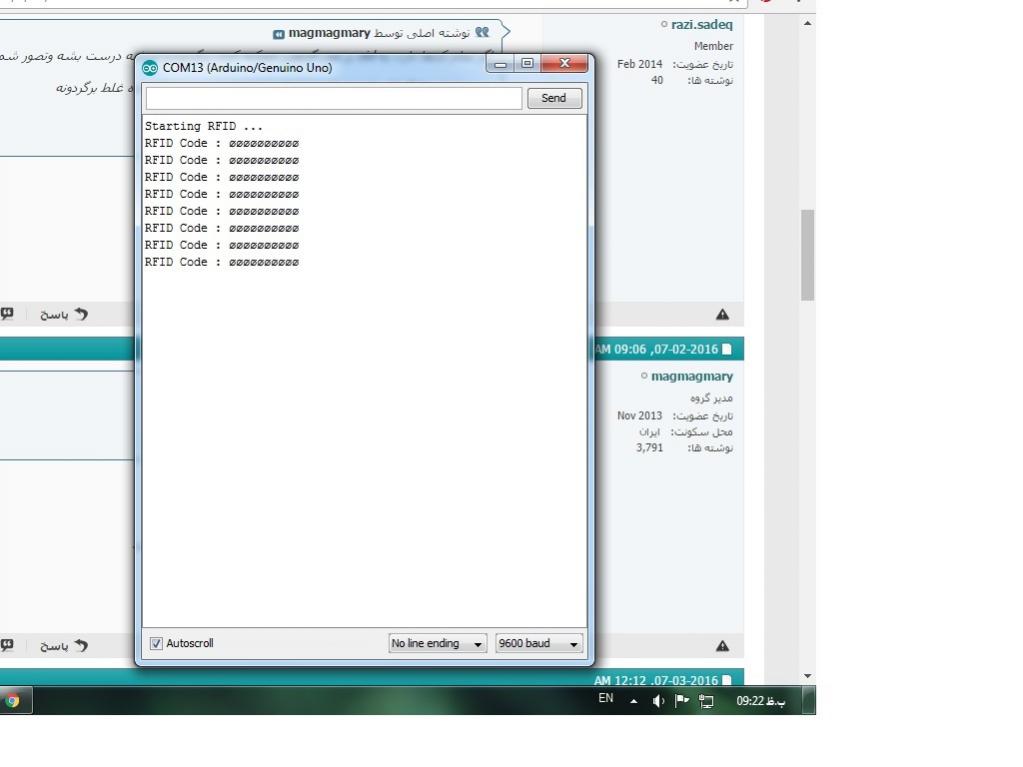

کسی به مشکل درست نشون ندادن کد برخورده ؟
لطفا اگه کسی میدونه چجوری برطرف میشه راهنمایی کنه

نقل قول:

---

نوشته اصلی توسط razi.sadeq

سلام
کسی به مشکل درست نشون ندادن کد برخورده ؟
لطفا اگه کسی میدونه چجوری برطرف میشه راهنمایی کنه

---

از چه کتابخونه و کدی دارید استفاده می کنید.

لطفا از کدی که چند پست قبل گذاشتم هم تست بگیرید

نقل قول:

---

نوشته اصلی توسط magmagmary

از چه کتابخونه و کدی دارید استفاده می کنید.

لطفا از کدی که چند پست قبل گذاشتم هم تست بگیرید

---

از هر دو نمونه کد موجود استفاده کردم جواب مشابه میدن
کد های دیگه هم سرچ کردم استفاده کردم جوابش همین

نقل قول:

---

نوشته اصلی توسط razi.sadeq

از هر دو نمونه کد موجود استفاده کردم جواب مشابه میدن
کد های دیگه هم سرچ کردم استفاده کردم جوابش همین

---

اگر تمام کدها دارن یه uid بر می گردونن ممکنه کدی برگردونده میشه درست بشه وتصور شما از کد کارت غلط

چون ماژول ها اگر کار نکنه اصلا نمیشناسه ، اینطوری نیست که داده غلط برگردونه

یک بار اطلاعاتتون رو مرور کنید لطفا
با چه پروتکلی داده می خونید؟

نقل قول:

---

نوشته اصلی توسط magmagmary

اگر تمام کدها دارن یه uid بر می گردونن ممکنه کدی برگردونده میشه درست بشه وتصور شما از کد کارت غلط

چون ماژول ها اگر کار نکنه اصلا نمیشناسه ، اینطوری نیست که داده غلط برگردونه

یک بار اطلاعاتتون رو مرور کنید لطفا
با چه پروتکلی داده می خونید؟

---

کدها که خونده میشن
مشکل اینه درست نشون داده نمیشن
مگه جایی میشه پروتکل تعریف کرد ؟ سخت افزاری یا نرم افزاری ؟

نقل قول:

---

نوشته اصلی توسط razi.sadeq

کدها که خونده میشن
مشکل اینه درست نشون داده نمیشن
مگه جایی میشه پروتکل تعریف کرد ؟ سخت افزاری یا نرم افزاری ؟

---

یه جا تو برنامتون یه خط داره به اسم serial . begin تو تابع setup
آرگومان این تابع baude rate شما هست

کافیه تو کنسول آردوینو قسمت پایین سمت راست روی همون عدد تنظیمش کنید.

نقل قول:

---

نوشته اصلی توسط magmagmary

یه جا تو برنامتون یه خط داره به اسم serial . begin تو تابع setup
آرگومان این تابع baude rate شما هست

کافیه تو کنسول آردوینو قسمت پایین سمت راست روی همون عدد تنظیمش کنید.

---

این که سرعت انتقال اطلاعات نه پروتکل
همه اینها درست تنظیم شده ولی بازم جواب نمیده
مشکل اینجاست که توی مشخصات این مآژول ذکر شده ارتباط UART در صورتی این ماژول بر اساس ارتباط Wiegand کار میکنه
میخوام ببینم کسی تونسته با این کدهای موجود از این مآژول جواب بگیره یا نه
من کد ارتباط Wiegand رو پیدا کردم
تصحیح میکنم همینجا قرار میدم

نقل قول:

---

نوشته اصلی توسط razi.sadeq

این که سرعت انتقال اطلاعات نه پروتکل
همه اینها درست تنظیم شده ولی بازم جواب نمیده
مشکل اینجاست که توی مشخصات این مآژول ذکر شده ارتباط UART در صورتی این ماژول بر اساس ارتباط Wiegand کار میکنه
میخوام ببینم کسی تونسته با این کدهای موجود از این مآژول جواب بگیره یا نه
من کد ارتباط Wiegand رو پیدا کردم
تصحیح میکنم همینجا قرار میدم

---

پروتکل اون نوع ارتباط سخت افزاری سما هست که باید uart باشه قائدتا
از کدی که این قسمت هست هم استفاده کنید:
Arduino RFID access control with LCD display - Documentation - Documentation

این تاپیک رو هم مطالعه کنید.
http://forum.arduino.ir/8/21/1983.html#post10340

نقل قول:

---

نوشته اصلی توسط magmagmary

این تاپیک رو هم مطالعه کنید.
http://forum.arduino.ir/8/21/1983.html#post10340

---

با هیچ کدوم جواب نمیده
فقط با اون کدی که خودم پیدا کردم بهم جواب داده
شما اگر دقت کنید برد ماژولی که توی این تصاویر هست با بردی که داخل فروشگاه هست فرق داره

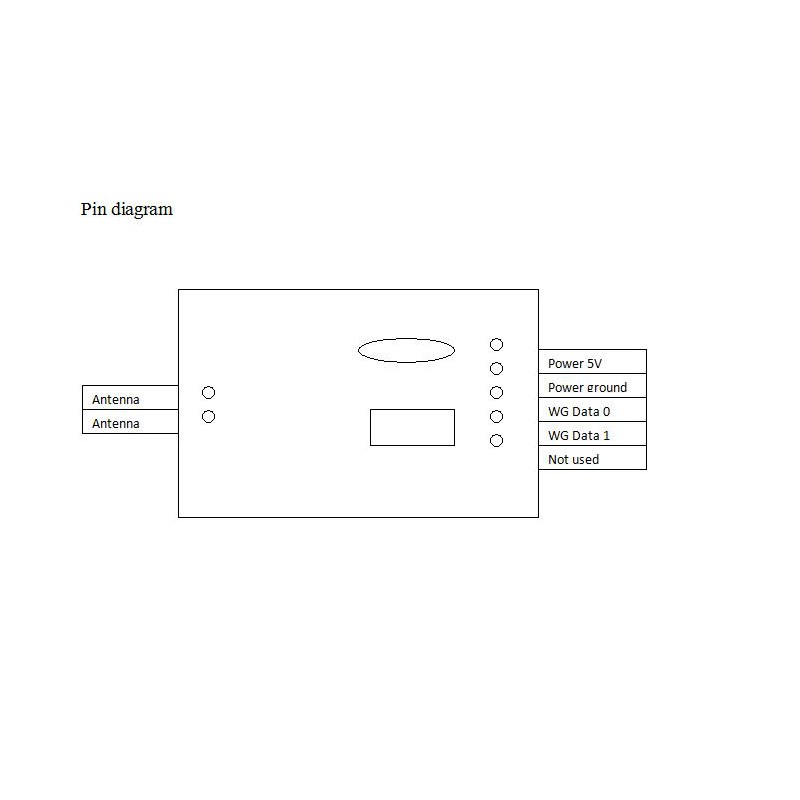

اگر کسی با "ماژول ریدر RFID 125K"
ماژول ریدر RFID 125K
مشکل داره میتونه از لینک ها و عکس زیر استفاده بکنه (لینک ها ممکن فیلتر باشد) قبل از استفاده از کدها حتما توضیحات مطالعه شود

RFID 125KHZ MODULE WIEGAND 26 W/ RECEIVER KEY - Lee's Electronic
https://github.com/monkeyboard/Wiega...ry-for-Arduino
https://github.com/johannrichard/SeeedRFIDLib

فایل پیوست 2306

اخرش کسی نتونست ؟
چ کاری کردیم این ماژول گرفتیم همش مشکلهفایل پیوست 3645

متاسفانه خرید این محصول کار اشتباهی هست چون نه در اینترنت خیلی شناخته شده هست و نه ادمینای سایت خیلی رسیدگی نمی کنند. در عین حال فروش کالا هم متوقف نمیشه. من که ناچار شدم خود rdm6300 رو بخرم و باهاش کار کنم.

نه توضیح دقیقی برای اتصالش به برد میشه پیدا کرد و بعد از اینم که وضلش می کنید آیدی رو نا مفهموم می نویسه من که نتوستم راش بندازم اگه کسی چیزی پیدا کرد ممنون میشم اشتراک بزاره.

سلام من این ماژول رو با avr راه اندازی کردم ولی مشکلی که هست اینه فقط دفعه اول دیتای کارت رو درست ارسال میکنه لطفا اگه کسی با avr کار کرده یه کد نمونه یا کتابخونه برام بفرسته واسه اینکه پروژه پایان ترمم هست نمیشه از اردیونو استفاده کنم:(
