با سلام خدمت دوستانی که نتوانستند این ماژول را راه اندازی کنند
آی سی جدید این ماژول به شماره PCF8574A بوده که بر خلاف آی سی قدیمی PCF8574 آدرس پیش فرض آن به جای 0x27 بایستی مقدار 0x3f در برنامه هایتان تعریف شود

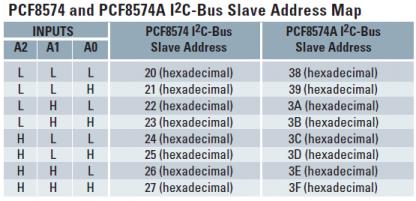

ضمنا لیست سایر آدرس ها نیز طبق تصویر زیر ممکن است.
فایل پیوست 2442
دمت گرم مشکلم همین بود
دیگه کلافم کرده بود
سلامنقل قول:
نوشته اصلی توسط magmagmary
برای منم همین مشکل رو داره.کلمه اول در خط اول . یعنی همه این ال سی دی ها خرابه من دوتا دارم.یکی کامل و دیگری ماژول i2c خالیش.هردو همین مشکل رو دارن
لطفا امتحان نید مشکل چیه
لظفا اظلاعات نادرست ندید.پشت سخت افزار یک قسمت داره که a0.a1.a2 نوشته.با وثل کردن این پینها به منفی میتوان ادرس دهی سخت افزاری گذاشت و چند ماژول رو ادرس دهی کردنقل قول:
نوشته اصلی توسط magmagmary
سلامنقل قول:
نوشته اصلی توسط arvin2009
خیر
آدرس i2c این سری تغییر کرده
با کد i2c scanner ببین آدرسی که بهش اختصاص داده چنده :
حالا هر کد هگزی که برگردوند رو (به عنوان آدرس i2c ) تو هدر کد قبلیت جایگزین کنکد:#include <Wire.h>
void setup()
{
Wire.begin();
Serial.begin(9600);
while (!Serial); // Leonardo: wait for serial monitor
Serial.println("\nI2C Scanner");
}
void loop()
{
byte error, address;
int nDevices;
Serial.println("Scanning...");
nDevices = 0;
for(address = 1; address < 127; address++ )
{
// The i2c_scanner uses the return value of
// the Write.endTransmisstion to see if
// a device did acknowledge to the address.
Wire.beginTransmission(address);
error = Wire.endTransmission();
if (error == 0)
{
Serial.print("I2C device found at address 0x");
if (address<16)
Serial.print("0");
Serial.print(address,HEX);
Serial.println(" !");
nDevices++;
}
else if (error==4)
{
Serial.print("Unknow error at address 0x");
if (address<16)
Serial.print("0");
Serial.println(address,HEX);
}
}
if (nDevices == 0)
Serial.println("No I2C devices found\n");
else
Serial.println("done\n");
delay(5000); // wait 5 seconds for next scan
}
سلام

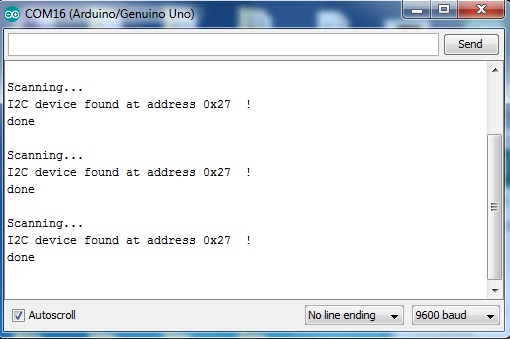

وقتی مقداری از نوشته میاد یعنی ادرس درست است.مشکل از جای دیگست. با این وجود سرچ هم کردم بازم 27 برگشت
فایل پیوست 2673
این تابع اجرا میشود.یعنی ادرس درست است
lcd.backlight();
سلام دوستان درایور این بورد برای رسپبری پای هم موجود هستش ؟؟
ترجیحا برای c++ چون پایتونش هست
ایننقل قول:
نوشته اصلی توسط alinaseri25
Using An I2C Enabled LCD Screen With The Raspberry Pi
آموزش رو مطالعه کنید.
سلام دوستان این کتابخونه ای که تو صفحه اوله خرابه و فقط حرف اول کلمه رو نشون میده. یه کتابخونه تو سایت زیر هست که عالی کار میکنه دانلود کنید و لذت ببرید
در ضمن ادرس ماژول هم 0x3f هست.اونجاشو تغییر بدید.
Tutorial - PCF8574 backpacks for LCD modules and Arduino
:cool::cool:
قابل توجه اونایی که یک کاراکتر از رشته رو در lcd چاپ میشه: کد زیر جواب میده
کد:#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x3f,16,2); // set the LCD address to 0x27 for a 16 chars and 2 line display
String a="hamid";
void setup()
{
lcd.init(); // initialize the lcd
// Print a message to the LCD.
lcd.backlight();
}
void loop()
{
lcd.clear();
for(int i=0;i<a.length();i++)
{
lcd.write(a[i]);
}
delay(100);
}
