ماژول درایور - رابط سریال iic i2c ال سی دی های ماتریس 2 در 16

به منظور اتصال lcd كاراكتري معمولي به بورد آردوينو به 6 پين ديجيتال نياز داريم ، در صورتي كه با استفاده از رابط I2C ، تنها با استفاده از 2 پين ديجيتال ميتوانيم lcd را راه اندازي كنيم. توسط پتانسيومتر روي برد ميتوان كنتراست lcd را تنظيم كرد.
فایل پیوست 386
كتابخانه نوشته شده براي اين ماژول ، توابع زير را پشتيباني ميكند.

LiquidCrystal()
begin()
clear()
home()
setCursor()
write()
print()
cursor()
noCursor()
blink()
noBlink()
display()
noDisplay()
scrollDisplayLeft()
scrollDisplayRight()
autoscroll()
noAutoscroll()
leftToRight()
rightToLeft()
createChar()

فایل پیوست 387

کد:

---

/*
 #
 # Example code for I2C INTERFACE FOR LCD 1602 LiquidCrystal
 # Company    : AftabRayaneh
 # Website    : http://shop.aftabrayaneh.com
 # Editor    : mohammad omidvar - max
 # Date      : 28.10.2013
 # Version    : 1.0
 */
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display

void setup()
{
  lcd.init();                      // initialize the lcd

  // Print a message to the LCD.
  lcd.backlight();
  lcd.print("Hello, world!");
}

void loop()
{
}

---

جهت سفارش اين كالا به اين بخش از فروشگاه آفتاب رايانه مراجعه كنيد

سلام
من چهارتا از این ماژول ها تهیه کردم
کد پیشفرض فقط صفحه را روشن میکند و چیزی نمایش داده نمی شود. لطفا راهنمایی فرمایید؟

در سیم بندی اشتباه کرده اید

نقل قول:

---

نوشته اصلی توسط majidhazari

سلام
من چهارتا از این ماژول ها تهیه کردم
کد پیشفرض فقط صفحه را روشن میکند و چیزی نمایش داده نمی شود. لطفا راهنمایی فرمایید؟

---

با تفییر پتانسیومتر متن نمایش داده شد. به صوزت پیشفرض نورش خیلی کم بود.

سلام
جطور میشه آدرسش را تغییر داد؟ چندتا را با یک برد کنترل کرد.

دوست گرامی یه کد وجود داره که ادرس i2c ها رو باادرسشون مشخص میکنه
ایونو پیدا کنید اگه یکی نبود که هیجی اگه بود با همون کد می تونید تغییرش بدید.

سلام دوستان من هر کاری میکنم و هر جمله ای می نویسم فقط در خط اول اولین حرف کاراکتر رو نشون میده، سیم بندی و پین ها و کد و کتابخونه رو چند بار تست کردم درستن، کنتراست رو هم درست کردم، مشکل از کجاست؟

یعنی سیم بنید بالا کدبالا همه چیز رعایت شده؟
احیانا یه جا نیست که پاکشون کنی

عکسای مربوطه رو میفرستم یه نگاهی کنید ولی بعید می دونم چیزی رو اشتباه کرده باشم. اگه سیم بندی اشتباه بشه اصلا نباید روشن بشه ولی میشه فقط حرف اول رو نشون میده. همه محصولات هم دیروز از فروشگاه آفتاب رایانه خریدم و به چیز دیگه ای وصل نشدن.

فایل پیوست 1718فایل پیوست 1719فایل پیوست 1720

یه بار با ارتباط 16 سیمه وصل کن
شاید تبدیلت خرابه

با رابط 16 سیمی متصل کردم همه چیز درست کار میکرد. همین رابط سریال خرابه چون با یه lcd دیگه هم تست کردم مثل قبلی بود.

زمان تستشون 48 ساعته
اگه میتونی مرجوع کن خب

من اطلاعی از زمان تست نداشتم مهم هم نیست.

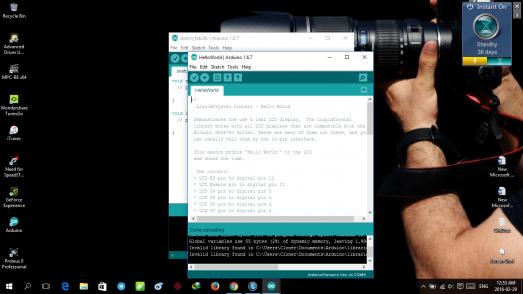

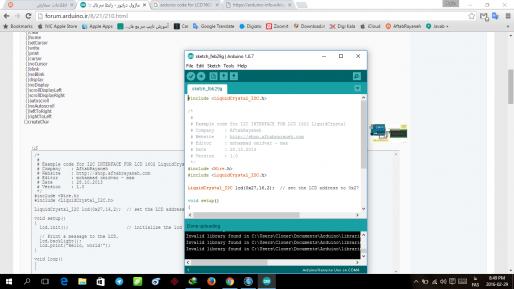

سلام این چرا ارور میده من تازه اردینو گرفتم

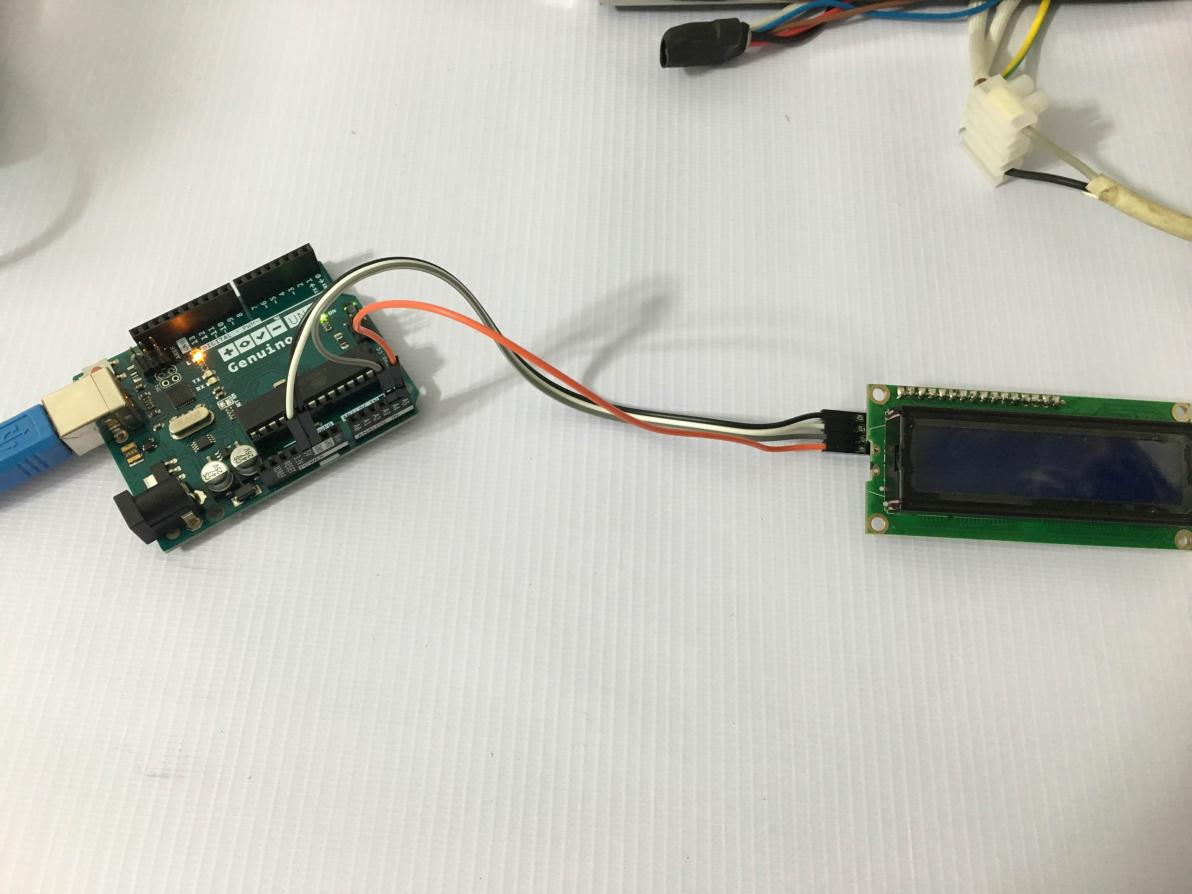

اصلا lcd روشن نمیشه
فایل پیوست 1968فایل پیوست 1969فایل پیوست 1970فایل پیوست 1971

نقل قول:

---

نوشته اصلی توسط shelby

سلام این چرا ارور میده من تازه اردینو گرفتم
اصلا lcd روشن نمیشه
فایل پیوست 1968فایل پیوست 1969فایل پیوست 1970فایل پیوست 1971

---

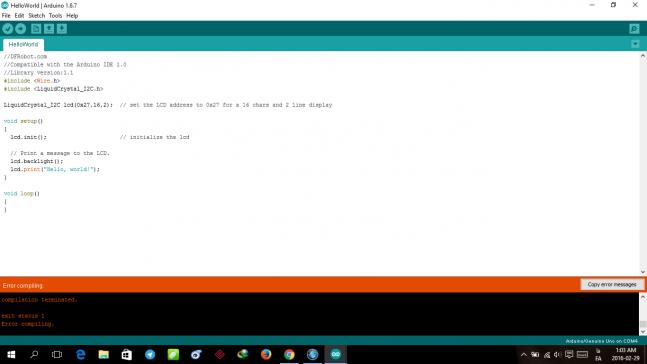

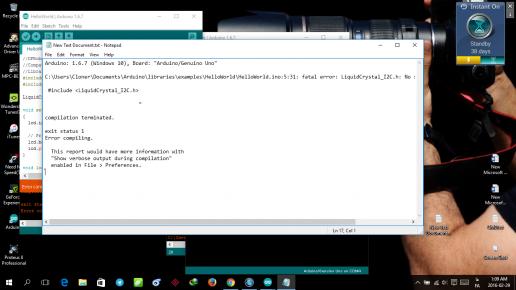

روشن نمیشه یا کد کامپایل نمیشه ؟
چون تو یکی از عکس ها کد ارور داده
و این که آیا ترتیب vccو gnd رو رعایت کردی؟

نقل قول:

---

نوشته اصلی توسط magmagmary

روشن نمیشه یا کد کامپایل نمیشه ؟
چون تو یکی از عکس ها کد ارور داده
و این که آیا ترتیب vccو gnd رو رعایت کردی؟

---

روشن شد نگو سوکت ها نازکن gnd درایور وصل نشده بود

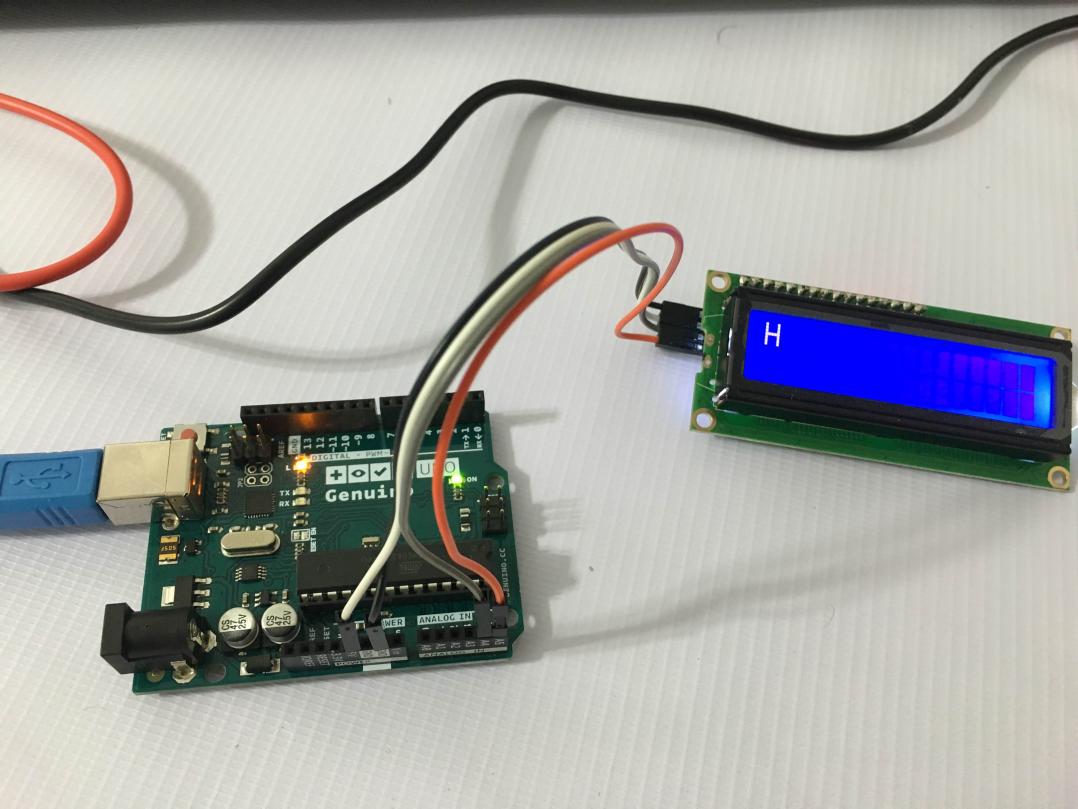

فقط الان با این کدی که اینجاست فقط حروف اول رو نمایش میده!
فایل پیوست 1972فایل پیوست 1973

نقل قول:

---

نوشته اصلی توسط shelby

روشن شد نگو سوکت ها نازکن gnd درایور وصل نشده بود
فقط الان با این کدی که اینجاست فقط حروف اول رو نمایش میده!
فایل پیوست 1972فایل پیوست 1973

---

http://forum.arduino.ir/8/21/209.html#post7388
این کد رو تست کن

سلام من lcd رو با استفاده از درایور lcd به اردوینو و به پورت های 4 و 5 که مخصوص sda و scl هست وصل کردم و برنامه Hello, world! رو کامپایل کردم اما توو lcd فقط یک کاراکتر نشون میده اونم کاراکتر اول هر کلمس مثلا واسه Hello , world فقط کاراکترل H رو نشون میده
کسی میدونه مشکل از کجاس لطفا راهنمایم کنید ممنون

این را تست کنید:


#include <Wire.h>
#include <LiquidCrystal_I2C.h>

#if defined(ARDUINO) && ARDUINO >= 100
#define printByte(args) write(args);
#else
#define printByte(args) print(args,BYTE);
#endif

uint8_t bell[8] = {0x4,0xe,0xe,0xe,0x1f,0x0,0x4};
uint8_t note[8] = {0x2,0x3,0x2,0xe,0x1e,0xc,0x0};
uint8_t clock[8] = {0x0,0xe,0x15,0x17,0x11,0xe,0x0};
uint8_t heart[8] = {0x0,0xa,0x1f,0x1f,0xe,0x4,0x0};
uint8_t duck[8] = {0x0,0xc,0x1d,0xf,0xf,0x6,0x0};
uint8_t check[8] = {0x0,0x1,0x3,0x16,0x1c,0x8,0x0};
uint8_t cross[8] = {0x0,0x1b,0xe,0x4,0xe,0x1b,0x0};
uint8_t retarrow[8] = { 0x1,0x1,0x5,0x9,0x1f,0x8,0x4};

LiquidCrystal_I2C lcd(0x27,16,2); // set the LCD address to 0x27 for a 16 chars and 2 line display

void setup()
{
lcd.init(); // initialize the lcd
lcd.backlight();

lcd.createChar(0, bell);
lcd.createChar(1, note);
lcd.createChar(2, clock);
lcd.createChar(3, heart);
lcd.createChar(4, duck);
lcd.createChar(5, check);
lcd.createChar(6, cross);
lcd.createChar(7, retarrow);
lcd.home();

lcd.print("TANHA 71");
lcd.setCursor(0, 1);
lcd.print(" = ");
lcd.printByte(3);
lcd.print("1395");
delay(5000);
displayKeyCodes();

}




void loop()
{

}

با سلام خدمت دوستانی که نتوانستند این ماژول را راه اندازی کنند
آی سی جدید این ماژول به شماره PCF8574A بوده که بر خلاف آی سی قدیمی PCF8574 آدرس پیش فرض آن به جای 0x27 بایستی مقدار 0x3f در برنامه هایتان تعریف شود
ضمنا لیست سایر آدرس ها نیز طبق تصویر زیر ممکن است.
فایل پیوست 2442

دمت گرم مشکلم همین بود
دیگه کلافم کرده بود

نقل قول:

---

نوشته اصلی توسط magmagmary

زمان تستشون 48 ساعته
اگه میتونی مرجوع کن خب

---

سلام
برای منم همین مشکل رو داره.کلمه اول در خط اول . یعنی همه این ال سی دی ها خرابه من دوتا دارم.یکی کامل و دیگری ماژول i2c خالیش.هردو همین مشکل رو دارن
لطفا امتحان نید مشکل چیه

نقل قول:

---

نوشته اصلی توسط magmagmary

دوست گرامی یه کد وجود داره که ادرس i2c ها رو باادرسشون مشخص میکنه
ایونو پیدا کنید اگه یکی نبود که هیجی اگه بود با همون کد می تونید تغییرش بدید.

---

لظفا اظلاعات نادرست ندید.پشت سخت افزار یک قسمت داره که a0.a1.a2 نوشته.با وثل کردن این پینها به منفی میتوان ادرس دهی سخت افزاری گذاشت و چند ماژول رو ادرس دهی کرد

نقل قول:

---

نوشته اصلی توسط arvin2009

سلام
برای منم همین مشکل رو داره.کلمه اول در خط اول . یعنی همه این ال سی دی ها خرابه من دوتا دارم.یکی کامل و دیگری ماژول i2c خالیش.هردو همین مشکل رو دارن
لطفا امتحان نید مشکل چیه

---

سلام
خیر
آدرس i2c این سری تغییر کرده
با کد i2c scanner ببین آدرسی که بهش اختصاص داده چنده :

کد:

---

#include <Wire.h>


void setup()
{
  Wire.begin();

  Serial.begin(9600);
  while (!Serial);            // Leonardo: wait for serial monitor
  Serial.println("\nI2C Scanner");
}


void loop()
{
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0;
  for(address = 1; address < 127; address++ )
  {
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0)
    {
      Serial.print("I2C device found at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.print(address,HEX);
      Serial.println("  !");

      nDevices++;
    }
    else if (error==4)
    {
      Serial.print("Unknow error at address 0x");
      if (address<16)
        Serial.print("0");
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");

  delay(5000);          // wait 5 seconds for next scan
}

---

حالا هر کد هگزی که برگردوند رو (به عنوان آدرس i2c ) تو هدر کد قبلیت جایگزین کن

سلام
وقتی مقداری از نوشته میاد یعنی ادرس درست است.مشکل از جای دیگست. با این وجود سرچ هم کردم بازم 27 برگشت

فایل پیوست 2673

این تابع اجرا میشود.یعنی ادرس درست است
lcd.backlight();

سلام دوستان درایور این بورد برای رسپبری پای هم موجود هستش ؟؟
ترجیحا برای c++ چون پایتونش هست

نقل قول:

---

نوشته اصلی توسط alinaseri25

سلام دوستان درایور این بورد برای رسپبری پای هم موجود هستش ؟؟
ترجیحا برای c++ چون پایتونش هست

---

این
Using An I2C Enabled LCD Screen With The Raspberry Pi
آموزش رو مطالعه کنید.

سلام دوستان این کتابخونه ای که تو صفحه اوله خرابه و فقط حرف اول کلمه رو نشون میده. یه کتابخونه تو سایت زیر هست که عالی کار میکنه دانلود کنید و لذت ببرید
در ضمن ادرس ماژول هم 0x3f هست.اونجاشو تغییر بدید.
Tutorial - PCF8574 backpacks for LCD modules and Arduino
:cool::cool:

قابل توجه اونایی که یک کاراکتر از رشته رو در lcd چاپ میشه: کد زیر جواب میده

کد:

---

#include <Wire.h>

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x3f,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display
String a="hamid";
void setup()
{
  lcd.init();                      // initialize the lcd

  // Print a message to the LCD.
  lcd.backlight();

}

void loop()
{

  lcd.clear();
  for(int i=0;i<a.length();i++)
  {
    lcd.write(a[i]);
  }
  delay(100);
}

---

سلام
دوستانی که برای راه اندازی ماژول مشکل دارند و فکر می کنند سیم بندی اشتباه هست نگران نباشید.سیم بندی شما درست درست.
فقط کافی هست توی خط LiquidCrystal_I2C lcd(0x27,16,2); به جای 0x27 عبارت 0x3f را بنویسید یعنی LiquidCrystal_I2C lcd(0x3f,16,2); اونوقیت ملاحضه می کنید که مشکل برطرف میشه

سلام.
من دو عدد از این ماژول رو خریدم.هر دو رو هم روی دو ال سی دی لحیم کردم و تست کردم.
اما چیزی چاپ نمیشه !!! ال سی دی ها قبلا کار میکردن و سالم بودن.الان من با تغییر آدرس تونستم با ال سی دی ارتباط بگیرم و بک لایتش خاموش یا روشن میشه.اما چیزی روی صفحه چاپ نمیشه !
برای هر دو ال سی دی همینه قضیه ! یه راهنمایی کنین لطفا ...

نقل قول:

---

نوشته اصلی توسط JavadBahmani

سلام.
من دو عدد از این ماژول رو خریدم.هر دو رو هم روی دو ال سی دی لحیم کردم و تست کردم.
اما چیزی چاپ نمیشه !!! ال سی دی ها قبلا کار میکردن و سالم بودن.الان من با تغییر آدرس تونستم با ال سی دی ارتباط بگیرم و بک لایتش خاموش یا روشن میشه.اما چیزی روی صفحه چاپ نمیشه !
برای هر دو ال سی دی همینه قضیه ! یه راهنمایی کنین لطفا ...

---

مشکل از کتابخوبه ای هستش که ازش استفاده میکنید . از کتابخونه ای که در تاپیک زیر قرار دادم استفاده کنید .

http://forum.arduino.ir/4/7/4850-2.html#post19283

مرسی از نظرتون ولی در این حد فکرم میرسید !!! ;)
انجام دادم.نشد.:(

استفاده کردم و نشد ! :( الان lcd رو به صورت چشمک زن در آوردم و داره کار میکنه اما هیچی چاپ نمیکنه.پتانسیومتر رو هم چرخوندم اما بازم هیچی !! :confused::(

کسی نیست به من کمک کنه ؟!
:(

می نویسه i2c not found با مگا هم تست کردم همینو می گه کسی نظزی داره؟

نقل قول:

---

نوشته اصلی توسط pedram1237

می نویسه i2c not found با مگا هم تست کردم همینو می گه کسی نظزی داره؟

---

آدرس iic رو احتمالا اشتباه میزنید . از کتابخونه ای که در چند پست بالاتر قرار دادم استفاده کنید ، مشکل حل میشه .

An Arduino LCD library using the PCF8574 I2C adapter.

http://www.mathertel.de/Arduino/Liqu...l_PCF8574.aspx کسانی که مشکل چاپ شدن فقط حرف اول کلمه رو دارن به این سایت مراجعه کنید مشکلتون حل میشه. این کتابخانه امکانات خیلی زیادی هم داره که توسایت یه نمونه کد هم گذاشته میتونید امتحان کتید. اسم کتابخانه LiquidCrystal_PCF8574.h هست.
