اولین چیزی که باید با ه چک کنیم سیم بندیه
یعنی ترتیب پینهای RX و TX به صورت زیر باشه :
مبدل ماژول اسکنر 5V VCC GND GND TX RX RX TX
نکته مهم بعدی هم ترتیب کلیدهای روی مبدل هست باید حتما به این صورت باشه :
کلید 1 : on
کلید 2 : off
برای تستش اصلا بدون اتصال rx tx همون صدای بیپ هم که بده درستیشو نشون میده ..
فایل پیوست 3137
تشکر .صدای بیب میده.اما توی کامپیوتر منتقل نمیشه.مشکل اینجاست.منم تازه کارم.اگه توضیحات بیشتری بدین ممنون میشم
اگر تصاویر رو چک کنید ممنون میشم
نقل قول:
نوشته اصلی توسط akbarg64
دوست عزیز به احتمال زیاد سیم بندی tx و rx تون مشکل داره
مطابق چیزی که گفتم سیم بندی و کلیدهای مبدل رو چک کردید؟
یه موضوع دیگه هست مبدل دو ردیف پین داره .
یه ردیف مربوط به TTL و یک ردیف مربوط به RS232
شما بیاد از ردیف RS232 استفاده کنید.

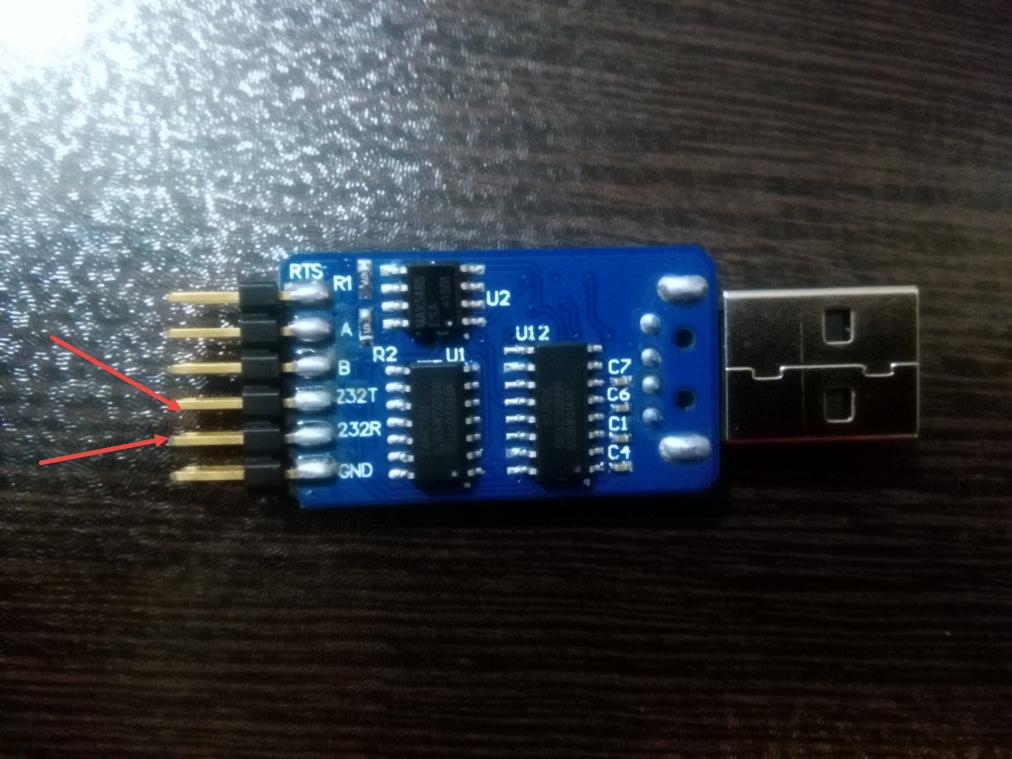

فایل پیوست 3138
دقیقا جای سیم ها رو عوض کردم.باز هم منتقل نمیشه.صدای بیب میده اما منتقل نمیشه.کلید ها هم همینطور
مشکلتون اینه که دارید از پینهای ttl استفاده می کنید.نقل قول:
نوشته اصلی توسط akbarg64
به عکسی که فرستادم دقت کنید.
تشکر.آره.از ردیف ttl استفاده کردم.چک کنم امیدوارم رفع بشه.ممنون از لطف شما
این روشی که میگم چندان جالب نیست و روی یک ماژول دیگه تست کرده بودم اما
یک ال ای دی با یک مقاومت مثلا 1 کیلو بذارید روی پایه rx یا tx
موقعی که دیتا میفرسته باید باعث تغییر شدت نور ال ای دی شه.که در واقع دیتا هست ...
با سلام.متاسفانه مشکلم حل نشد.ببخشید این تصویر درست وصل کردم ؟
دوستان بیزحمت این تصاویر رو ملاحظه کنید.
چرا از سیمی که خودش گذاشته استفاده نمی کنید ؟نقل قول:
نوشته اصلی توسط akbarg64
احساس می کنم پین های tx و rx تون رو یه خونه جاب ه جا زدید از تو عکس !!! (ممکنه )
حتما با کابل خودش یه دور تست کنید.
یه کمی سخت جا میره اما دیگه از ترتیب پینها مطمئن خواهیم بود.
