ماژول سنسور سیگنال عصب و عضله - سنسور emg

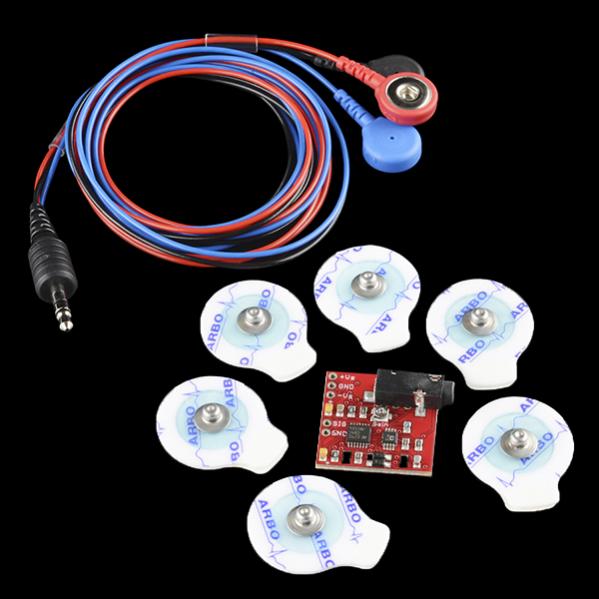

از دیرباز اندازه گیری فعالیت ماهیجه با شناسایی پتانسیل الکتریکی ، مانند یک برق نگار ماهيچه (EMG) برای تحقیقات پزشکی بکار گرفته می شد.اگرچه از گذشته تا کنون با کوچک و جمع شدن میکروکنترلرهای قویتری و مدارات مجتمع ،مدارات EMG و سنسورها راه خود را برای انواع سیستم های کنترل یافته اند. ماژول سنسور عضله در واقع سیگنالهای الکتریکی را گرفته و به دستگاه مورد نظر ارائه می دهد.این سنسور فعالیت الکتریکی یک ماهیچه را بصورت فیلترشده و اصلاح شده اندازه گیری میکند. خروجی 0-Vs ولت بستگی به میزان فعالیت ماهیچه انتخاب شده دارد که در آن Vs همان ولتاژ منبع تغذیه است. شما به آسانی می توانید با استفاده از این ماژول به همراه آردینو و چسباندن تعدادی الکترود ،ولتاژ خروجی و انعطاف پذیری عضلات را بخوانید.

فایل پیوست 773

ویژگی ها
طراحی ویژه متناسب با میکروکنترلرها و برد های آردینو
بهره قابل تنظیم
ولتاژ منبع تغذیه: min. +-3.5V

مثال

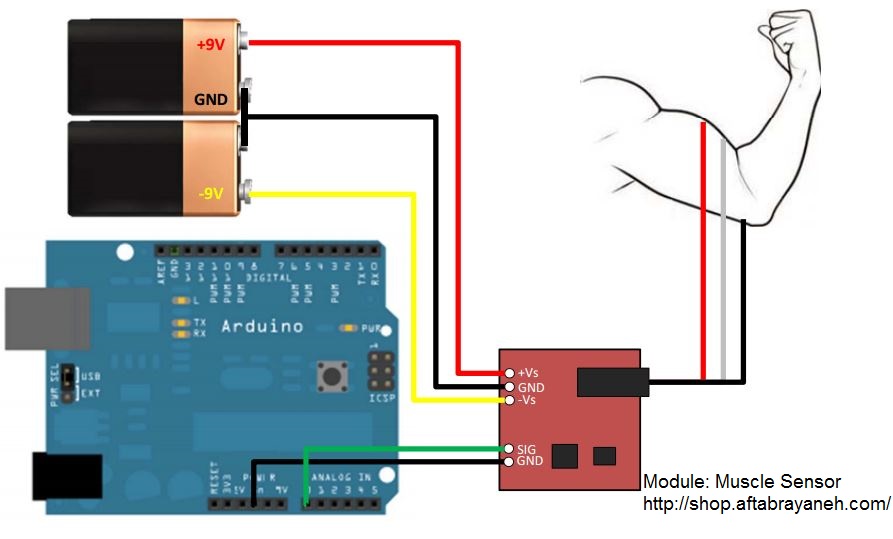

در این مثال با اتصال ماژول سنسور عضله به آردینو می توان مقدار اندازه گیری شده را در Serial Monitor نمایش داد.

فایل پیوست 775

کد:

---

// variables for input pins and
int analogInput[6];

// variable to store the value
int value[6];

void setup()
{
  // declaration of pin modes
  for(int i=0;i<6;i++)
  {
    analogInput[i] = i+1;
    value[i] = 0;
    pinMode(analogInput[i], INPUT);
  }

  // begin sending over serial port
  Serial.begin(9600);
}

void loop()
{
  // read the value on analog input
  for(int i=0;i<6;i++)
  {
    value[i] = analogRead(analogInput[i]);
  }

  // print out value over the serial port
  for(int i=0;i<6;i++)
  {
    Serial.println(10000 + i + 1); //prefix
    Serial.println(value[i]);
    Serial.println(10010); //end signal
  }
  // wait for a bit to not overload the port
  delay(10);
}

---

مرجع:
https://www.sparkfun.com/products/11776
جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.

لینک زیر هم در ارتباط با همین سنسور می باشد


IRON MAN EXOSKELETON : Muscle Sensor EMG

سلام
من 1 سوال راجع به این ماژول داشتم.
آیا امکان خواندن سیگنال بر روی کامپیوتر هم ممکن هست توسط این ماژول یا خیر؟
در صورتی که توضیحات کاملتری بدید هم بسیار ممنون میشم ( من رشته تحصیلیم مکانیک هست و تقریبا میتونم بگم از مباحث الکترونیکی سر رشته ندارم؛ در خواست برای توضیحات بیشتر به این دلیل بود)

نقل قول:

---

نوشته اصلی توسط ebish

سلام
من 1 سوال راجع به این ماژول داشتم.
آیا امکان خواندن سیگنال بر روی کامپیوتر هم ممکن هست توسط این ماژول یا خیر؟
در صورتی که توضیحات کاملتری بدید هم بسیار ممنون میشم ( من رشته تحصیلیم مکانیک هست و تقریبا میتونم بگم از مباحث الکترونیکی سر رشته ندارم؛ در خواست برای توضیحات بیشتر به این دلیل بود)

---

ببین این سنسور آنالوگ هست. اگه بخوای صاف و بدون واسط میکروکنترلی به کامپیوتر وصلش کنی باید مدار ببندی که چون رشتت الکترونیک نیست عملا ساخت و دیباگ همچین چیزی برات مشکل خواهد بود. بنابراین به نظر من مستقیم برو سراغ آردوینو که یه کابل USB وصلش کنی به کامپیوتر و داده انالوگت رو بخونی
یعنی سنسور آنالوگت رو وصل می کنی به آردوینو:
آردوینو Uno

بعد این اردوینو رو به یه کابل USb وصل می کنی به کامپیوترت
یه پورت کام خواهی داشت که تمامی داد ها میاد اون تو
از اون به بعد یا تو خود IDE آردوینو یا هر نرم ا فزاری کد می نویسی

سلام . از کسایی که با این سنسور کار کردن یه سوال داشتم
من سنسور رو وصل می کنم به دست ولی خروجی تغییراتش در حد دو سه میلی ولت هستش. که اصلا توی adc صفر به حساب میاد. فقط وقتی الکترود سبز رو وصل می کنم اینطوری میشه.
با تشکر.

نقل قول:

---

نوشته اصلی توسط Tommy

سلام . از کسایی که با این سنسور کار کردن یه سوال داشتم
من سنسور رو وصل می کنم به دست ولی خروجی تغییراتش در حد دو سه میلی ولت هستش. که اصلا توی adc صفر به حساب میاد. فقط وقتی الکترود سبز رو وصل می کنم اینطوری میشه.
با تشکر.

---

این چیزی که شما می فرمایید یعنی این سنسور به کل چیزی رو سنس نمی کنه
سیم بندیتون مشابه سیم بندی قسمت پایین هست؟

بخشید از الکترودهای این ماژول چن بار میشه استفاده کرد ؟ وقتی من این الکترودها رو وصل میکنم توی سریال پلاتر ی نمودار نوسانی ثابت با سرعت بالا میاد و هیچ توجهی به حرکات دست من نداره چی کار کنم ؟

نقل قول:

---

نوشته اصلی توسط ANOOSHEH

بخشید از الکترودهای این ماژول چن بار میشه استفاده کرد ؟ وقتی من این الکترودها رو وصل میکنم توی سریال پلاتر ی نمودار نوسانی ثابت با سرعت بالا میاد و هیچ توجهی به حرکات دست من نداره چی کار کنم ؟

---

نحوه اتصال سه الکترود خیلی مهمه
رعایت کردید؟
2) Connect the electrodesa. After determining which muscle group you want to target (e.g. bicep, forearm, calf),clean the skin thoroughly.b. Place one electrode in the middle of the muscle body, connect this electrode to theRED Cable’s snap connector.c. Place a second electrode at one end of the muscle body, connect this electrode tothe Blue Cable’s snap connector.d. Place a third electrode on a bony or non‐muscular part of your body near thetargeted muscle, connect this electrode to the Black Cable’s snap connector

نقل قول:

---

نوشته اصلی توسط magmagmary

نحوه اتصال سه الکترود خیلی مهمه
رعایت کردید؟
2) Connect the electrodesa. After determining which muscle group you want to target (e.g. bicep, forearm, calf),clean the skin thoroughly.b. Place one electrode in the middle of the muscle body, connect this electrode to theRED Cable’s snap connector.c. Place a second electrode at one end of the muscle body, connect this electrode tothe Blue Cable’s snap connector.d. Place a third electrode on a bony or non‐muscular part of your body near thetargeted muscle, connect this electrode to the Black Cable’s snap connector

---

برای من بلو . بلک نداره سبز و زرده کدوما رو وصل کنم ؟

نقل قول:

---

نوشته اصلی توسط ANOOSHEH

برای من بلو . بلک نداره سبز و زرده کدوما رو وصل کنم ؟

---

ممکنه رنگ بندی نداره

شما سه تا پد دارید ؟
اگر دارید باید پیداشون کنید که کدوم به کدوم وصل میشه
