سلامنقل قول:
نوشته اصلی توسط مهیار
چرا از یه سری پایه هایی که خود شیلد کشیده بیرون میتونی استفاده کنی
این لینک رو بخون
Arduino LCD KeyPad Shield (SKU: DFR0009) - Robot Wiki
شماتیک شیلد رو توش گذاشته
میتونی چک کنی ببینی که کدوم پینها آزادن کدومها استفاده شدن
درودنقل قول:
نوشته اصلی توسط magmagmary
منظورتون از پایه های بیرون کشیده این قرمزان؟اینا که سیم بره توشون محکم نمیشه . بعد تازه معلوم نیست که کدوم پین هان
فایل پیوست 2451
بلهنقل قول:
نوشته اصلی توسط مهیار
همین پینهان
خب باید بهشون پین هدر لحیم کنین تا بتونین با سیم های برد بردی سنسورها رو بهشون وصل کنین

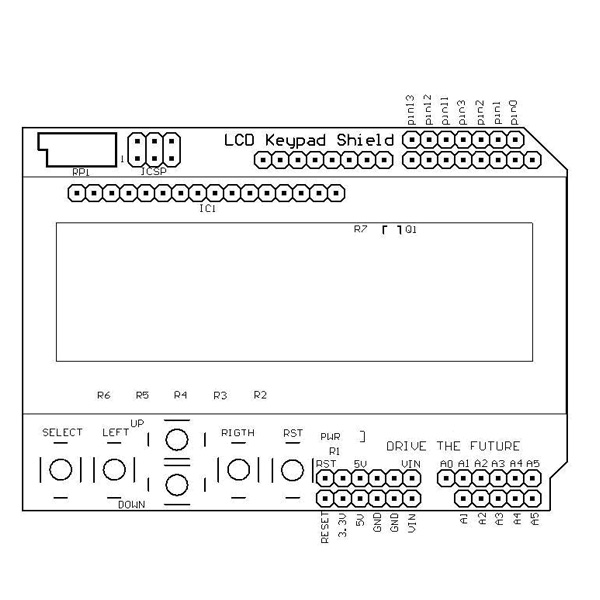

این عکس میتونه کمکتون کنه :
فایل پیوست 2452
چقدر لحیم کردنشون سخته ... زدم دوتا پایه رو بهم متصل کردم الانم هرکاری میکنم ظاهرا بینشون فاصلست ولی وقتی چک میکنم بهم متصلندنقل قول:
نوشته اصلی توسط magmagmary
لحیم کردن قلق خاصی داره؟
کم کم که ماژول های مختلف بخرید و بخواید پین هدر لحیم کنید متوجه میشیدنقل قول:
نوشته اصلی توسط مهیار
اره یه سری فوت هایی داره که تو این لینک آموزش داده
آموزش الکترونیکی
سلام
من چطور میتونم دما رو روی این شیلد نشان بدم
تازه کارم چیزی بلد نیستم
نقل قول:
نوشته اصلی توسط mosafere86
از چه سنسور دمایی استفاده می کنید دوست عزیزم
اگر خرید نکردید بر حسب این که چه بازه دمایی رو می خواید ساپرت کنه کی تونید یکی از سنسور های زیر رو بخرید:
دما و رطوبت
سلام و تشکر
من میخوام با این شیلد و ماژول si4730 یه رادیو am/fm دیجیتال بسازم لطفا راهنمایی کنید
ارتباط اون ماژول رادیو به صورت i2c هست و پینهای i2c آردوینو از این شیلد نمایشگر هم بیرون کشیده شده .نقل قول:
نوشته اصلی توسط aminnaderi
شما قدم به قدم باید پیش برید
اول هر کدوم از این دو تا رو جداگانه با آردوینو راه اندازی کنید
وقتی هر دو کامل جداگانه راه اندازی شدن برید سراغ این که کد هاشونو با هم ترکیب کنید و استفاده کنید.
این کدهاشونو باهم ترکیب کنم یعنی چه ؟!!!:confused:
من این شیلد را با همین برنامه که شما زحمت کشیدید راه اندازی کردم جهت تست دکمه ها بخوبی جواب میده دست شما درد نکنه . به صورت جدا هم ماژول گیرنده را به برد وصل کردم اونم راهش انداختم حالا میخوام فرکانس و اطلاعات rds و میزان قدرت آنتن و میزان ولوم و سرچ با دکمه های شیلد نمایشگر و.... هم بهم نشون بده . چکارکنم :confused::confused::confused:
نقل قول:
نوشته اصلی توسط aminnaderi
منظورم از ترکیب کد دقیق همین موضوع هست .
الان شما دارید با دستور lcd.print روی LCD تون داده چاپ می کنید.
کافیه که حالا اطلاعات مورد نظرتون رو با همین دستور چاپ کنید.
فقط ممنه لازم باشه cursor رو تغییر بدید.
اگر صلاح دونستید هر دو کد رو بزارید ترکیب شدنش رو با هم انجام بدیم.
سلامنقل قول:
نوشته اصلی توسط kardanelc
بنده هم این مشکل رو داشتم اما بعد از بررسی متوجه شدم که ال سی دی کنتراستش پایینه در نتیجه پیچ پتانسیومتر رو 10 دور ساعت گرد چرخوندم درست شد ;)
سلام
من این ماژول رو تهیه کردم و به لطف دوستان مشکلی با نشان دادن lcd نداشتم خدا رو شکر
اما کلید select ش نمی دونم چرا کار نمی کنه !!!
کسی می دونه مشکل کجاست ؟
در ضمن کلید left رو که می زنم select انتخاب می شه.
حتی ورودی adc رو هم گرفتم و متوجه شدم وقتی کلید select رو می زنم تغییری ایجاد نمی شه !!!
پیچ تریگر رو به سمت داخل بپیچون حتمی درست میشه
دستور بالا رو آپلود کن یعنی کپی کن توی یک صفحه خالی آردینو و بعد آپلود کن با توجه به درست بودن کام دستگاه و تریگر رو تنظیم کن حتمی جواب میده مطمعن باش
سلام
من این برد و این lcd رو خریداری کردم
برنامه های ساده رو هم روش آپلود کردم و کار کرده
اما الان این برنامه رو که آپلود میکنم هیچ کاراکتری نشون نمیده
حتی وقتی دکمه ها رو فشار میدم !
دیتا شیت ماژول های lcd به چه شکلی است:confused:
