راهنمای ساخت پرینتر 3 بعدی مدل Prusa I3

با سلام دوباره
به نظر شما دستگاه با مشخصات برد آردینو مگا2560 و رمپرز1.4
درایو موتور DRV8825
MK8 Extruder
چهار موتور 1.8 درجه 1.65 آمپر با گشتاور 3.5 کیلو گرم و غیر..... لوازم مورد نیاز
در ضمن بدنه دستگاه با جنس پلگسی با طراحی خاص و دقیق ( یعنی کلیه سوراخ های پیچ و بلبرینگ و جای شفتها و..... با دقت زیاد توسط لیزر برش داده شده)
میتوان در ابعاد 20*20*40 پرینت گرفت ؟یا نه
لطف کنید اگه میشه در مورد کد نویسی برد آردینو کمکم کنید من آماتور هستم ولی علاقه شدیدی به ساخت پرینتر سه بعدی دارم
سایتهای زیادی است که در مورد کد نویسی یا آپلود برد آردینو راهنمایی می کنند ولی در بعضی جاهاش گنگ هستش اگه میشه راهنمای کنند
با تشکر ...

نقل قول:

---

نوشته اصلی توسط mohsen.j

با سلام دوباره
به نظر شما دستگاه با مشخصات برد آردینو مگا2560 و رمپرز1.4
درایو موتور DRV8825
MK8 Extruder
چهار موتور 1.8 درجه 1.65 آمپر با گشتاور 3.5 کیلو گرم و غیر..... لوازم مورد نیاز
در ضمن بدنه دستگاه با جنس پلگسی با طراحی خاص و دقیق ( یعنی کلیه سوراخ های پیچ و بلبرینگ و جای شفتها و..... با دقت زیاد توسط لیزر برش داده شده)
میتوان در ابعاد 20*20*40 پرینت گرفت ؟یا نه
لطف کنید اگه میشه در مورد کد نویسی برد آردینو کمکم کنید من آماتور هستم ولی علاقه شدیدی به ساخت پرینتر سه بعدی دارم
سایتهای زیادی است که در مورد کد نویسی یا آپلود برد آردینو راهنمایی می کنند ولی در بعضی جاهاش گنگ هستش اگه میشه راهنمای کنند
با تشکر ...

---

سلام
ابعاد پرینت بستگی به نوع طراحی و دقت اسمبل کردن قطعات داره
مشخصات قطعات معرفی شده میتونه همچین سایزی پرینت کنه ولی کاملا باید دقیق طراحی و ساخته بشه
برای نمونه میتونید این پرینتر رو ببینید :

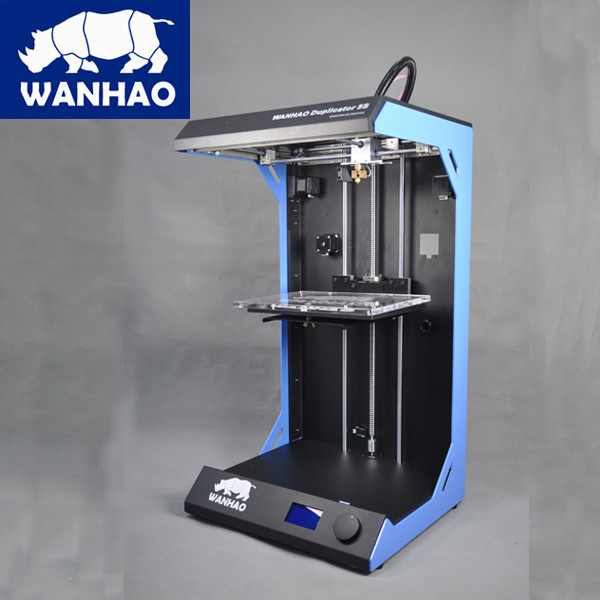

Duplicator 5S - Steel ExoFrame
http://wanhaousa.com/products/duplic...steel-exoframe
305mm x 205mm x 575mm

فایل پیوست 1823

بطور مثال باید یک موتور اضافه بزارید برای تزریق فیلمانت به اکسترودر

برای کار با برد اردینو توی همین سایت و فروم اطلاعات خوبی پیدا میشه سایت های خارجی که بسیار فراوان موجوده
برای برنامه نویسی هم کار خاصی احتیاج نیست، هم firmware هم نرم افزار روی اینترنت بصورت رایگان موجود
فقط شما باید اطلاعات اولیه از کد نویسی داشته باشید که فریم ویر رو متناسب با سخت افزار خودتون تنظیم کنید (بطور مثال محاسبه گام استپ موتور و ضریب حرکت و ... )
به نظر من اگر اطلاعات مکانیکی قوی ندارید اول سایز کوچک درست کنید اما اگر اطلاعات خوبی در مورد طرز کار قسمت های مختلف پرینتر دارید میتونید بزرگ بسازید
پرینتر سه بعدی ترکیب مکانیک، الکترونیک و کامپیوتر و توی همه این علوم جزو جدیدیترین تکنولوژی بحساب میاد

با سلام و تشکر از راهنمایی جنابعالی
دقیقا حدستون درست بود که نشان دهنده تبهر شما در این زمینه میباشد من الگوی پرینتر خودمو از همین دستگاه گرفتم از لحاظ ساخت بدنه مشکلی ندارم
کلیه قطعات مربوطه را گرفتم فقط برای محور z به علت گران بودن لید اکسرو موندم از پیچ m8 استیل استفاده کنم ( البته می خوام موتورو برعکس پرینتر نمونه بالای دستگاه تعبیه کنم به نظرم اینجوری فشار کمتری به موتور
میاد و راحتتر میتونه کار کنه )یا از تسمه و پولی همانند محور های y دستگاه لیزر
و همچنین من اطلاعات کمی در مورد برنامه نویسی در سایتها پیدا کردم اگه میشه برنامه ای که بشه این پرینتر رو راه انداخت رو سراغ دارید در صورت نبود زحمت برای ایمیل زیر ارسال کنید
tablosaz.jahani@yahoo.com
انشاء اله به کمک دوستان عزیزی مثل جنابعالی بتونم پرینترو بسازم ........

نقل قول:

---

نوشته اصلی توسط mohsen.j

با سلام و تشکر از راهنمایی جنابعالی
دقیقا حدستون درست بود که نشان دهنده تبهر شما در این زمینه میباشد من الگوی پرینتر خودمو از همین دستگاه گرفتم از لحاظ ساخت بدنه مشکلی ندارم
کلیه قطعات مربوطه را گرفتم فقط برای محور z به علت گران بودن لید اکسرو موندم از پیچ m8 استیل استفاده کنم ( البته می خوام موتورو برعکس پرینتر نمونه بالای دستگاه تعبیه کنم به نظرم اینجوری فشار کمتری به موتور
میاد و راحتتر میتونه کار کنه )یا از تسمه و پولی همانند محور های y دستگاه لیزر
و همچنین من اطلاعات کمی در مورد برنامه نویسی در سایتها پیدا کردم اگه میشه برنامه ای که بشه این پرینتر رو راه انداخت رو سراغ دارید در صورت نبود زحمت برای ایمیل زیر ارسال کنید
tablosaz.jahani@yahoo.com
انشاء اله به کمک دوستان عزیزی مثل جنابعالی بتونم پرینترو بسازم ........

---

سلام
برای محور z میتونید از پیچ m8 معمولی استفاده کنید
ما دوتا پرینتر ساختیم که محور z دوتا موتور داره و برای هر دو از پیچ m8 معمولی غیر استیل استفاده کردیم به مشکلی هم بر نخوردیم
بهترین سیستم حرکت برای پرینتر ریل و واگن اما طراحی و تنظیم رو سخت تر میکنه
اما تسمه و پولی و بالبرینگ هم برای این پرینترها جوابگو و کاملا بی نقص کار میکنه با توجه به اینکه قبل از هر پرینت تنظیمات تراز بودن و حرکت چک بشه
اما برای محور z صرقا از ریل و واگن یا پیچ استفاده کنید
(ما از ترکیب فریم ویر Marlin و نرم افزار RepetierHost و اسلایسر Slice3r استفاده کردیم)
لینک ها رو هم همینجا میزارم که بقیه هم استفاده کنن :

لینک های مربوط به فریم ویر :

http://reprap.org/wiki/Marlin

http://reprap.org/wiki/List_of_Firmware

https://github.com/MarlinFirmware/Marlin

Marlin firmware user guide for beginners | Solid Utopia

10.7 Firmware Installation - Reprap Prusa Mendel Computer Setup - SPRINTER / MARLIN | Next Day Reprap

لینک های مربوط به نرم افزار :

- Repetier Software

https://github.com/kliment/Printrun

http://reprap.org/wiki/Printrun

Printrun: Pure Python 3d printing host software

سلام قیمت کیت کامل الان چنده؟
واگه قطعات رو جدا جدا تهیه کنیم و بسازیم حدودا چند میشه هزینش؟

سلام دوستان من در مورد پرینتر 3ه بعدی یه سری اطلاعات میخوام

با سلام به همه دوستان عزیز
من پرینتر رو ساختم ولی مشکلی که دارم اکسترودر آن کار نمی کنه با درایو دیگه امتحان کردم کار می کنه فکر کنم از تنظیمات فریمور باشه که من زیاد وارد نیستم
اگه از دوستان کسی میتونه بنده رو راهنمایی کنه ممنون می شم...
در ضمن درجه هیت بد هم از 42 درجه بالاتر نمیره اگه میشه در این مورد هم راهنمایی کنید
با تشکر فراوان..

نقل قول:

---

نوشته اصلی توسط mohsen.j

با سلام به همه دوستان عزیز
من پرینتر رو ساختم ولی مشکلی که دارم اکسترودر آن کار نمی کنه با درایو دیگه امتحان کردم کار می کنه فکر کنم از تنظیمات فریمور باشه که من زیاد وارد نیستم
اگه از دوستان کسی میتونه بنده رو راهنمایی کنه ممنون می شم...
در ضمن درجه هیت بد هم از 42 درجه بالاتر نمیره اگه میشه در این مورد هم راهنمایی کنید
با تشکر فراوان..

---

با سلام
لطفا مشخصات بیشتری رو اعلام نمایید.
به عنوان مثال چه فریم وری و با چه ورژنی
در مورد هیت بد. پاور چند ولت و چند امپر/تست دوم اینکه ترمیستور هیت بد رو تست نمایید، یکبار هم ترمیستور رو از هیت بد دور کنید ببینید دما تغییری می کنه(داغ تر میشود) در اینصورت تنظیمات مورد دارد
احتمالا ترمیستور مناسب را در فریم ور انتخاب نکرده اید.

با سلام
مشخصات برد آردینو مگا2560 و رمپرز1.4
درایو موتور DRV8825
MK8 Extruder
پاور 12 ولت 30 آمپر فن دار
چهار موتور 1.8 درجه 1.65 آمپر با گشتاور 3.5 کیلو گرم و ...
ابعاد چاپ دستگاه 25*20*45
نرم افزار Repetier-Firmware configuration tool for version 0.92.9 versionو اسلایسر Slice3r
در ضمن وقتی ترمیستور هیت بد رو از هیت بد دور میکنم دما در ال سی دی پایین میاد و وقتی ترمیستور رو وصل میکنم دما تا 42 درجه بیشتر بالا نمیره
اگه آقایی کنی تنظیمات به صورت ساده بیان کنی ممنون می شم...

سلام آقای رضا صادقی
من پرینتر رو ساختم همه قسمت هایش کار میکنه
فقط دو مشکل وجود داره
1- دمای هیت بد از 47 درجه بالا نمیره در حالی که سنسور دما سالم و وقتی از هیت بد جدا میکنم دما در ال سی دی کاهش میابد
2-اکسترودر فیلامت را تزریق نمیکنه در حالی که موتور اکسترودر رو با درایور x امتحان کردم کار میکنه و سیم کشی آن درسته
لطفا اگه میشه شما که پرینتر سه بعدی رو ساختید یک کپی از قسمت configurator نرم افزار آردینو تون در این قسمت بگذارید تا من از روی آن configurator پرینتر رو اصلاح کنم ( مخصوصا قسمت تنظیمات اکسترودر و هیت بد)
در ضمن من از نرم افزار Repetier-Firmware configuration tool for version 0.92.9 versionو اسلایسر Slice3r استفاده کردم
با تشکر از راهنمایتون که تا اینجا به من کمک کردید.

نقل قول:

---

نوشته اصلی توسط mohsen.j

سلام آقای رضا صادقی
من پرینتر رو ساختم همه قسمت هایش کار میکنه
فقط دو مشکل وجود داره
1- دمای هیت بد از 47 درجه بالا نمیره در حالی که سنسور دما سالم و وقتی از هیت بد جدا میکنم دما در ال سی دی کاهش میابد
2-اکسترودر فیلامت را تزریق نمیکنه در حالی که موتور اکسترودر رو با درایور x امتحان کردم کار میکنه و سیم کشی آن درسته
لطفا اگه میشه شما که پرینتر سه بعدی رو ساختید یک کپی از قسمت configurator نرم افزار آردینو تون در این قسمت بگذارید تا من از روی آن configurator پرینتر رو اصلاح کنم ( مخصوصا قسمت تنظیمات اکسترودر و هیت بد)
در ضمن من از نرم افزار Repetier-Firmware configuration tool for version 0.92.9 versionو اسلایسر Slice3r استفاده کردم
با تشکر از راهنمایتون که تا اینجا به من کمک کردید.

---

با سلام.
فریمور دانلود شده را باز کنید.
در فایل configuration.h مقدار sensor typeرا برابر یک کنید و max temp را هم از 42 به 115 تغییر دهید.
از پرینت خود لذت ببرید.

با سلام
راهنمایی شما رو انجام دادم ولی تاثیری نکرد
لطفا اگه میشه شما که پرینتر سه بعدی رو ساختید یک کپی از قسمت configurator نرم افزار آردینو تون در این قسمت بگذارید تا من از روی آن configurator پرینتر رو اصلاح کنم
دستتون درد نکنه

سلام.ببخشید ادامه این آموزش ها رو میشه بگذارید

نقل قول:

---

نوشته اصلی توسط bgeramizadeh

سلام

قسمت چهارم ساخت پرینتر 3 بعدی مدل پروسا i3

---

سلام.قسمت های بعدیش رو نمیگذارید ؟

پروسا از هر نوع که باشه پرینتری هست که فقط کار میکنه...اما تمام و کمال کار پرینت 3بعدی رو نمیشه کشید ازش.
این درسته که پرینت میکنه...و این خوبه که با کیت پروسا میشه یک پرینت 3بعدی انجام داد...اما پرینتری لگد دار....ضعیف...و بسیار ابتدایی هست...
صلبیت بدنه بسیار بسیار در کیفیت پرینت تاثیر داره...
(البته هستند کسانی که بگن مگه پرینت 3 بعدی هم کیفیت میخواد؟...بسازه کافیه دیگه....! )

سلام دوستان عزیز هزینه ساخت پرینتر پروسا اگه قطعاتشو خودم بخرم چند در میاد و دقت ساختش چقدره؟ منظور از کیفیت ساخت چیه اگه ممکنه توضیح بدین لطفا ممنون

سلام.یک نفر از دوستان محبت کنه وفریموری که روی پروساش تقریبا بدون نقص در حال کار هست را اینجا قرار بده تا به عنوان مرجع قابل اعتماد بتونیم ازش استفاده کنیم.از همکاریتون صمیمانه تشکر میکنم.

دوستان سلام من تازه کارم پرینتر پروسا اسمبل کردم اما چند مشکل دارم
1- موتورهای z بالا می رن ولی پایین نمیان
2- فیلامنت از نازل خارج نمیشه

اگه دوستان لطف کنن زودتر جواب بدن ممنون میشم
