سلام وقت شما بخیر باشه من الان یه Sim800Lخرید از سایت و می خوام بدونم چطوری باید اتصالات رو برقرار کنم؟
http://shop.aftabrayaneh.com/SIM800L...arch=sim%20800
و درضمن برای من سیم توی بسته نبود که بخوام به آنتنش وصل کنم؟
و اینجا دو ردیف پین Male بهم دادن باید لحیم کنم؟یانه؟ الان Groundو VCCرو وصل کردم اما ماژول روشن نشد؟(که ببینم ماژول سالمه یانه قبل از راه اندازی)
ممنون
فایل پیوست 2450
این دقیقآ چیزی که از سایت دیروز دست من رسید حالا دقیقآ باید چطوری آماده به کارش کنم؟
نقل قول:
نوشته اصلی توسط muhammad
از این آموزش استفاده کنید:
http://forum.arduino.ir/8/21/2122.html
من تمام آموزش ها رو نگاه کردم که در انجمن است حتی آموزش های توی Youtube و از این سایت روسی هم که درسایت آفتاب بود رفتم.نقل قول:
نوشته اصلی توسط magmagmary
Подключение GSM модуля SIM800L к Arduino - 2150692.ru
تو این آموزش که فرمودید هیچ چیزی درباره اتصال آنتن؟وصل کردن پین ها گفته نشده الان من این پینها رو باید لهیم کنم یانه؟همون طور که قبل هم پرسیدم ممنون می شم جواب بدید.
شما باید پین هدرهای کنارش رو به برد لحیم کنیدنقل قول:
نوشته اصلی توسط muhammad
همچنین باید آنتن قرمز رنگ رو به اون بخشی که نوشته gsm وصل کنید (لحیم کنید )
در مورد سیم هم باید همراه سفارشتون سیم های بردبوردی سفارش می دادید ته بتونید به مبدل یا آردوینو وصلش کنید.
فایل پیوست 2460فایل پیوست 2461فایل پیوست 2462فایل پیوست 2463نقل قول:
نوشته اصلی توسط magmagmary

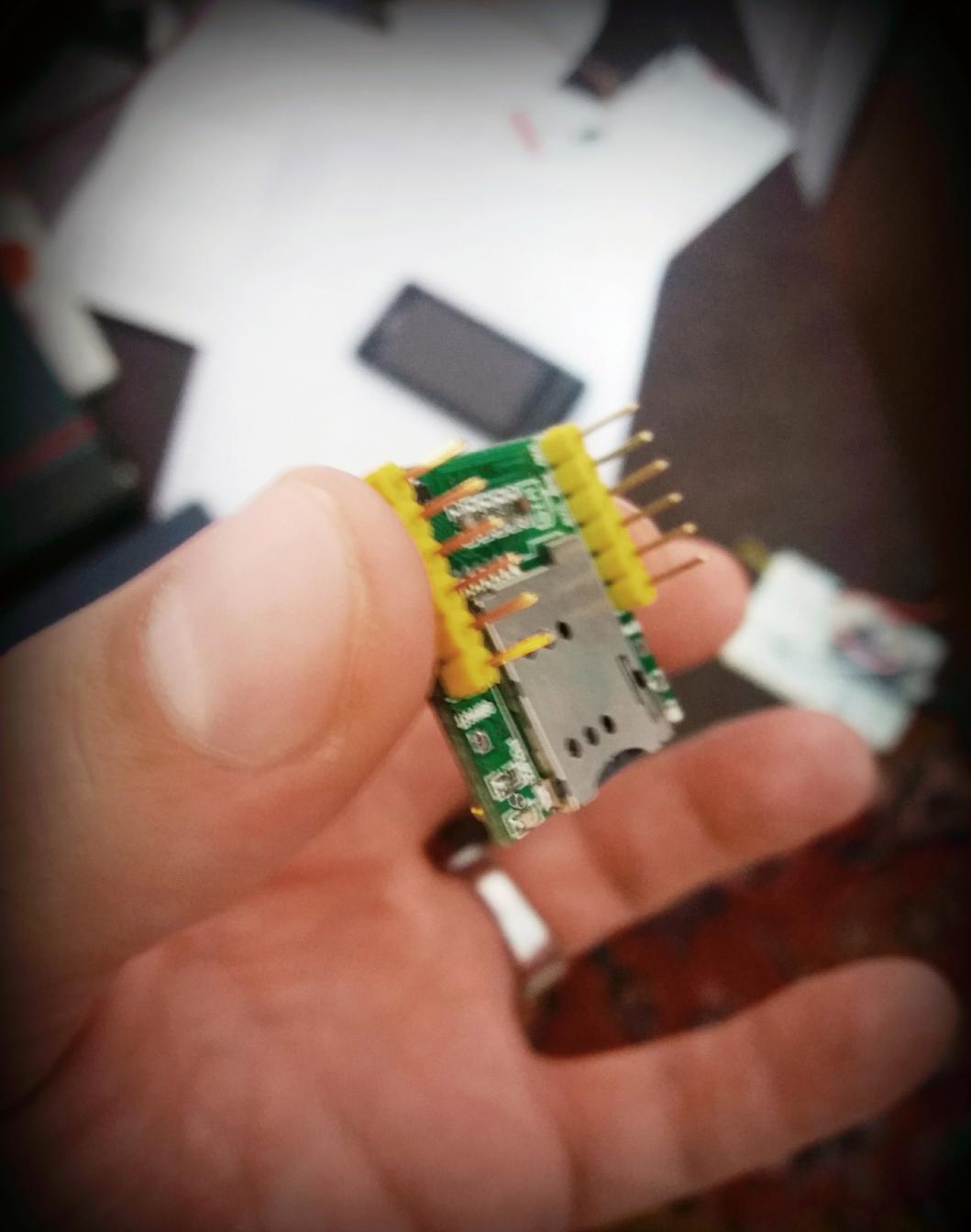

سلام و تشکر ماژول رو لهیم کردم روشن شد. دقیقآ منظور شما از جای آنتن کجاست؟نقل قول:
نوشته اصلی توسط magmagmary

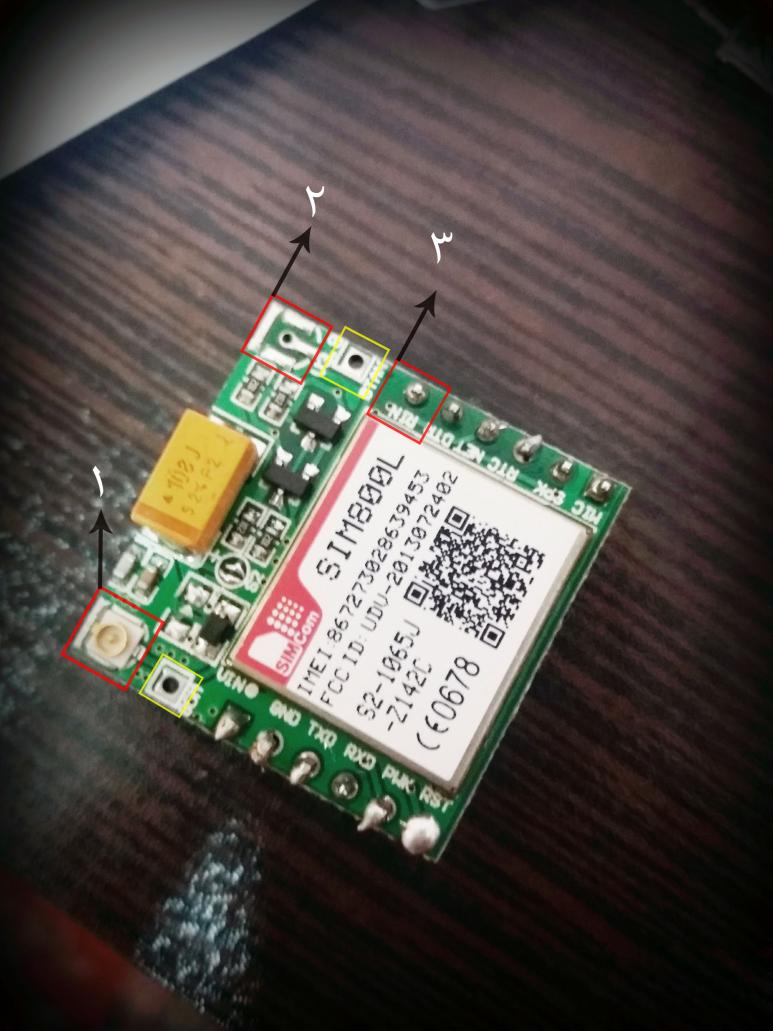

توی عکس برای شما هم ماژول رو لهیم شده و هم با علامت گذاری فرستادم جاهایی رو که گمون کنم جای آنتن باشه. و اون دوتا مربع زردی رو که می بینید در عکس ها می خواستم بدنم جای چیست؟
و جایی رو که روی برد Ant نوشته هم من لهیم کردم به پین ها توی عکس می تونید ببینید منظور شما اونجا بود؟
از دقت و راهنمایی شما کمال تشکر رو دارم
من گفتم تا شما جواب بدید این AT command رو آزمایش کنم که از روی آموزش سایت رفتم جلو اما
جواب نداد می تونه بخاطر لهیم کردن بد باشه؟
اتصالات رو همون جور که گفته بود Tx رو به پین 10 , Rx رو به پین 11 وصل کردم روی 9600 وصل کردم هم روی carriage return و هم روی Both NL and CR آزمایش کردم جواب نداد.علت اینکه روی هر دو آزمایش کردم چون توبی آموزش توی عکس نوشته Both NL and CR اما توبی ویدئو روی Carriage return می گذاره.
ممنون میشم این مورد رو هم توضیح بدید.
تشکر
از روی این آموزش رفتم جلو جلسه بیست و سوم : ارسال AT Command | وبلاگ آردوینو
اینم کدی که بارگذاری کردم.
/*
Software serial multple serial test
Receives from the hardware serial, sends to software serial.
Receives from software serial, sends to hardware serial.
The circuit:
* RX is digital pin 10 (connect to TX of other device)
* TX is digital pin 11 (connect to RX of other device)
Note:
Not all pins on the Mega and Mega 2560 support change interrupts,
so only the following can be used for RX:
10, 11, 12, 13, 50, 51, 52, 53, 62, 63, 64, 65, 66, 67, 68, 69
Not all pins on the Leonardo support change interrupts,
so only the following can be used for RX:
8, 9, 10, 11, 14 (MISO), 15 (SCK), 16 (MOSI).
created back in the mists of time
modified 25 May 2012
by Tom Igoe
based on Mikal Hart's example
This example code is in the public domain.
*/
#include <SoftwareSerial.h>
SoftwareSerial sim_800L(10, 11); // RX, TX
void setup() {
// Open serial communications and wait for port to open:
Serial.begin(9600);
while (!Serial) {
Serial.print("not connected"); // wait for serial port to connect. Needed for native USB port only
}
Serial.println("Goodnight moon!");
// set the data rate for the SoftwareSerial port
sim_800L.begin(9600);
sim_800L.println("Hello, world?");
}
void loop() { // run over and over
if (sim_800L.available()) {
Serial.write(sim_800L.read());
}
if (Serial.available()) {
sim_800L.write(Serial.read());
}
}

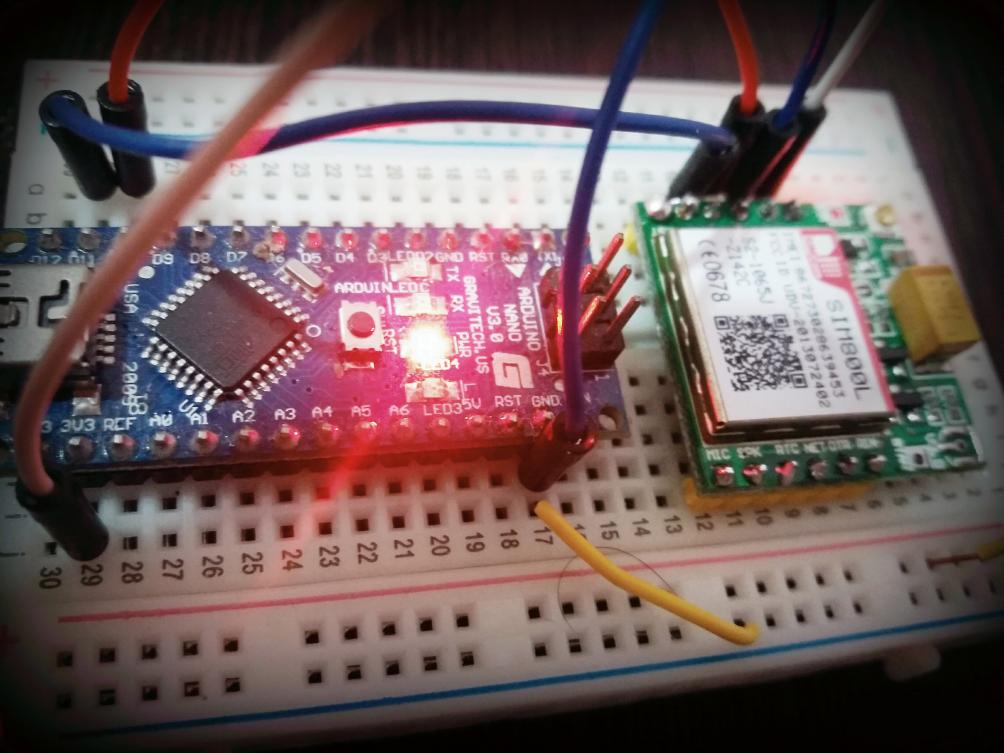

اینم عکس اتصالات
فایل پیوست 2464
فایل پیوست 2465
نقل قول:
نوشته اصلی توسط muhammad
آنتن قرمز همراه ماژول رو باید به قسمت gsm متصل کنی مطابق عکس زیر:
فایل پیوست 2467
فایل پیوست 2466
در مورد carriage return و Both NL and CR داستانشون در مورد ارسال کامند یکیهنقل قول:
نوشته اصلی توسط muhammad
ما برای ارسال کامند احتیاج داریم که بعد از هر کامندی که می زنیم اینتر بزنیم .
بنابراین این دو تا آپشن در این کاربرد فرقی نمی کنن
به احتمال خیلی زیاد اگه سیم بندیت رو ضربه دری رعایت کرده باشی کدت مشکل باد ریت دارهنقل قول:
نوشته اصلی توسط muhammad
اینو تست کن .کد:
#include <SoftwareSerial.h>
SoftwareSerial sim_800L(10, 11); // RX, TX
void setup() {
// Open serial communications and wait for port to open:
Serial.begin(115200);
sim_800L.begin(115200);
}
void loop() { // run over and over
if (sim_800L.available()) {
Serial.write(sim_800L.read());
}
if (Serial.available()) {
sim_800L.write(Serial.read());
}
}
بادریت رو هم برای سریال سیم 800 هم برای سریال اصلی تغییر دادم به 115200
بنابراین توی کنسولت هم بادریت رو بکن 115200
سلام وقتتون بخیر باشه ممنون برای کدها و توجه و وقت شما. من کدهایی رو که گفتید بارگذاری کردم بعد آمدم روی baud rate 115200 تنظیم کردم،

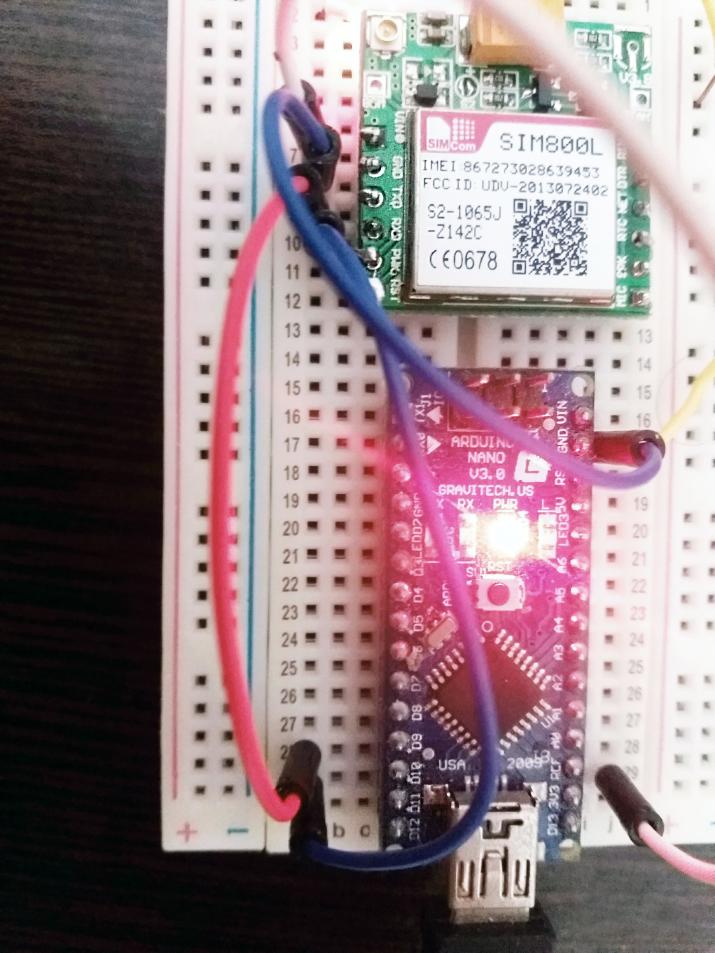

اما بازم جواب نداد سیم کشیم هم براتون عکسش رو فرستادم که اگه اشکال داره بگید؟ممنون
فایل پیوست 2476
فایل پیوست 2477

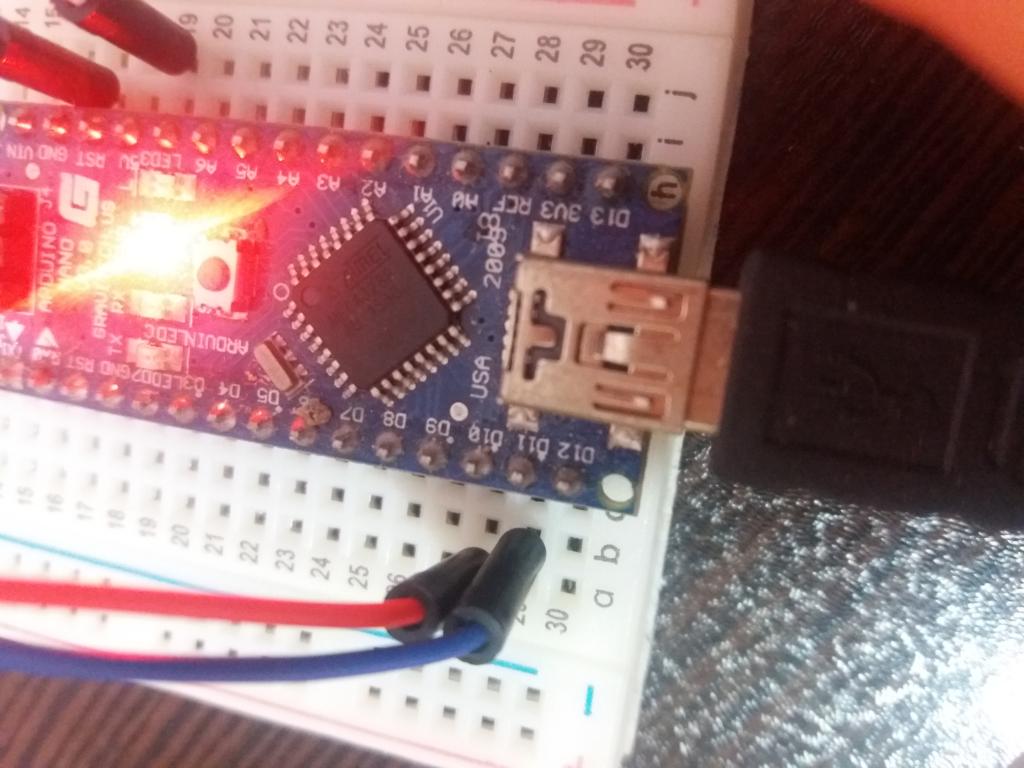

سیم آبی که از پین 11 آمده رو زدم به TX وسیم قرمز که باز توعکس می بینید از پین 10 آمده زدم به ,RX اما بازم کار نکرد.
امکان داره بخاطر این باشه که الان سیمکارت توش نیست؟
یا ممکن خوب لحیم نکرده باشم؟
آنتن رو هم لحیم کردم (ممنون مجدد)
ترتیب پین های tx و rx ات رو عوض کننقل قول:
نوشته اصلی توسط muhammad
وقتی توی کد نویسی مینویسیم 10 و 11 یعنی 10 میشه rx جدید آردوینو که به tx سیم800 وصل میشه و 11 میشه tx جدید آردوینو که به rx سیم800 وصل میشه
مرسی فراوان برای پیگیری شما،نقل قول:
نوشته اصلی توسط magmagmary
مشکل از لهیم بود باید اینجور مواقعه که سیم کشی و کدرو بارها چک کردید دقت به لهیم کنید من بامولتی متر با دقت لهیم رو که زده بودم چک کردم دیدم Rx هیچ مقداری از ولتاژ رو نمی ده درحالی که باقی(پینها) 4 خورده ای روبهم نشون می دادن
برای همین بهتر لهیمش کردم درست شد. تشکر فراوان از شما
