موضوع: چطوری Sim800L رو راه اندازی کنم؟

  1. #1
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39

    چطوری Sim800L رو راه اندازی کنم؟

    سلام وقت شما بخیر باشه من الان یه Sim800Lخرید از سایت و می خوام بدونم چطوری باید اتصالات رو برقرار کنم؟

    http://shop.aftabrayaneh.com/SIM800L...arch=sim%20800


    و درضمن برای من سیم توی بسته نبود که بخوام به آنتنش وصل کنم؟

    و اینجا دو ردیف پین Male بهم دادن باید لحیم کنم؟یانه؟ الان Groundو VCCرو وصل کردم اما ماژول روشن نشد؟(که ببینم ماژول سالمه یانه قبل از راه اندازی)

    ممنون
    ویرایش توسط muhammad : 08-06-2016 در ساعت 11:09 AM

  2. #2
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39

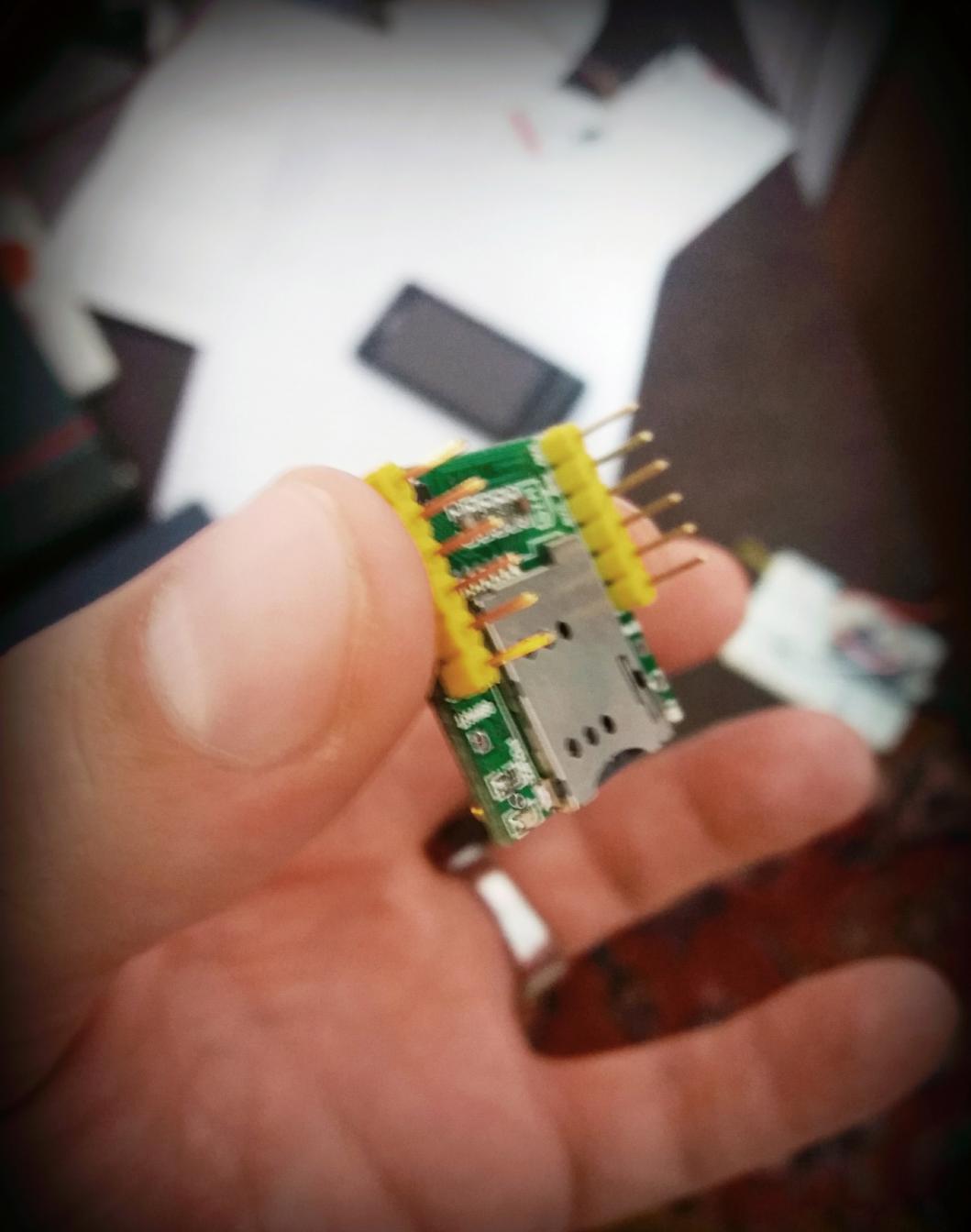

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160807_110307342.jpg
مشاهده: 277
حجم: 87.8 کیلو بایت
    این دقیقآ چیزی که از سایت دیروز دست من رسید حالا دقیقآ باید چطوری آماده به کارش کنم؟

  3. #3
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط muhammad نمایش پست ها
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160807_110307342.jpg
مشاهده: 277
حجم: 87.8 کیلو بایت
    این دقیقآ چیزی که از سایت دیروز دست من رسید حالا دقیقآ باید چطوری آماده به کارش کنم؟

    از این آموزش استفاده کنید:
    http://forum.arduino.ir/8/21/2122.html

  4. #4
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    از این آموزش استفاده کنید:
    http://forum.arduino.ir/8/21/2122.html
    من تمام آموزش ها رو نگاه کردم که در انجمن است حتی آموزش های توی Youtube و از این سایت روسی هم که درسایت آفتاب بود رفتم.
    Подключение GSM модуля SIM800L к Arduino - 2150692.ru

    تو این آموزش که فرمودید هیچ چیزی درباره اتصال آنتن؟وصل کردن پین ها گفته نشده الان من این پینها رو باید لهیم کنم یانه؟همون طور که قبل هم پرسیدم ممنون می شم جواب بدید.

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط muhammad نمایش پست ها
    من تمام آموزش ها رو نگاه کردم که در انجمن است حتی آموزش های توی youtube و از این سایت روسی هم که درسایت آفتاب بود رفتم.
    подключение gsm модуля sim800l к arduino - 2150692.ru

    تو این آموزش که فرمودید هیچ چیزی درباره اتصال آنتن؟وصل کردن پین ها گفته نشده الان من این پینها رو باید لهیم کنم یانه؟همون طور که قبل هم پرسیدم ممنون می شم جواب بدید.
    شما باید پین هدرهای کنارش رو به برد لحیم کنید
    همچنین باید آنتن قرمز رنگ رو به اون بخشی که نوشته gsm وصل کنید (لحیم کنید )

    در مورد سیم هم باید همراه سفارشتون سیم های بردبوردی سفارش می دادید ته بتونید به مبدل یا آردوینو وصلش کنید.
    لایک کردن

  6. #6
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    شما باید پین هدرهای کنارش رو به برد لحیم کنید
    همچنین باید آنتن قرمز رنگ رو به اون بخشی که نوشته gsm وصل کنید (لحیم کنید )

    در مورد سیم هم باید همراه سفارشتون سیم های بردبوردی سفارش می دادید ته بتونید به مبدل یا آردوینو وصلش کنید.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160809_160431573.jpg
مشاهده: 343
حجم: 87.7 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160809_160046568.jpg
مشاهده: 358
حجم: 87.6 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160809_160156393.jpg
مشاهده: 303
حجم: 81.4 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160809_160119410.jpg
مشاهده: 267
حجم: 81.6 کیلو بایت

  7. #7
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    شما باید پین هدرهای کنارش رو به برد لحیم کنید
    همچنین باید آنتن قرمز رنگ رو به اون بخشی که نوشته gsm وصل کنید (لحیم کنید )

    در مورد سیم هم باید همراه سفارشتون سیم های بردبوردی سفارش می دادید ته بتونید به مبدل یا آردوینو وصلش کنید.
    سلام و تشکر ماژول رو لهیم کردم روشن شد. دقیقآ منظور شما از جای آنتن کجاست؟

    توی عکس برای شما هم ماژول رو لهیم شده و هم با علامت گذاری فرستادم جاهایی رو که گمون کنم جای آنتن باشه. و اون دوتا مربع زردی رو که می بینید در عکس ها می خواستم بدنم جای چیست؟

    و جایی رو که روی برد Ant نوشته هم من لهیم کردم به پین ها توی عکس می تونید ببینید منظور شما اونجا بود؟


    از دقت و راهنمایی شما کمال تشکر رو دارم
    ویرایش توسط muhammad : 08-09-2016 در ساعت 01:40 PM

  8. #8
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39
    من گفتم تا شما جواب بدید این AT command رو آزمایش کنم که از روی آموزش سایت رفتم جلو اما
    جواب نداد می تونه بخاطر لهیم کردن بد باشه؟


    اتصالات رو همون جور که گفته بود Tx رو به پین 10 , Rx رو به پین 11 وصل کردم روی 9600 وصل کردم هم روی carriage return و هم روی Both NL and CR آزمایش کردم جواب نداد.علت اینکه روی هر دو آزمایش کردم چون توبی آموزش توی عکس نوشته Both NL and CR اما توبی ویدئو روی Carriage return می گذاره.

    ممنون میشم این مورد رو هم توضیح بدید.
    تشکر


    از روی این آموزش رفتم جلو جلسه بیست و سوم : ارسال AT Command | وبلاگ آردوینو
    ویرایش توسط muhammad : 08-09-2016 در ساعت 02:32 PM

  9. #9
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39
    اینم کدی که بارگذاری کردم.

    /*
    Software serial multple serial test

    Receives from the hardware serial, sends to software serial.
    Receives from software serial, sends to hardware serial.

    The circuit:
    * RX is digital pin 10 (connect to TX of other device)
    * TX is digital pin 11 (connect to RX of other device)

    Note:
    Not all pins on the Mega and Mega 2560 support change interrupts,
    so only the following can be used for RX:
    10, 11, 12, 13, 50, 51, 52, 53, 62, 63, 64, 65, 66, 67, 68, 69

    Not all pins on the Leonardo support change interrupts,
    so only the following can be used for RX:
    8, 9, 10, 11, 14 (MISO), 15 (SCK), 16 (MOSI).

    created back in the mists of time
    modified 25 May 2012
    by Tom Igoe
    based on Mikal Hart's example

    This example code is in the public domain.

    */
    #include <SoftwareSerial.h>

    SoftwareSerial sim_800L(10, 11); // RX, TX

    void setup() {
    // Open serial communications and wait for port to open:
    Serial.begin(9600);
    while (!Serial) {
    Serial.print("not connected"); // wait for serial port to connect. Needed for native USB port only
    }


    Serial.println("Goodnight moon!");

    // set the data rate for the SoftwareSerial port
    sim_800L.begin(9600);
    sim_800L.println("Hello, world?");
    }

    void loop() { // run over and over
    if (sim_800L.available()) {
    Serial.write(sim_800L.read());
    }
    if (Serial.available()) {
    sim_800L.write(Serial.read());
    }
    }

  10. #10
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39

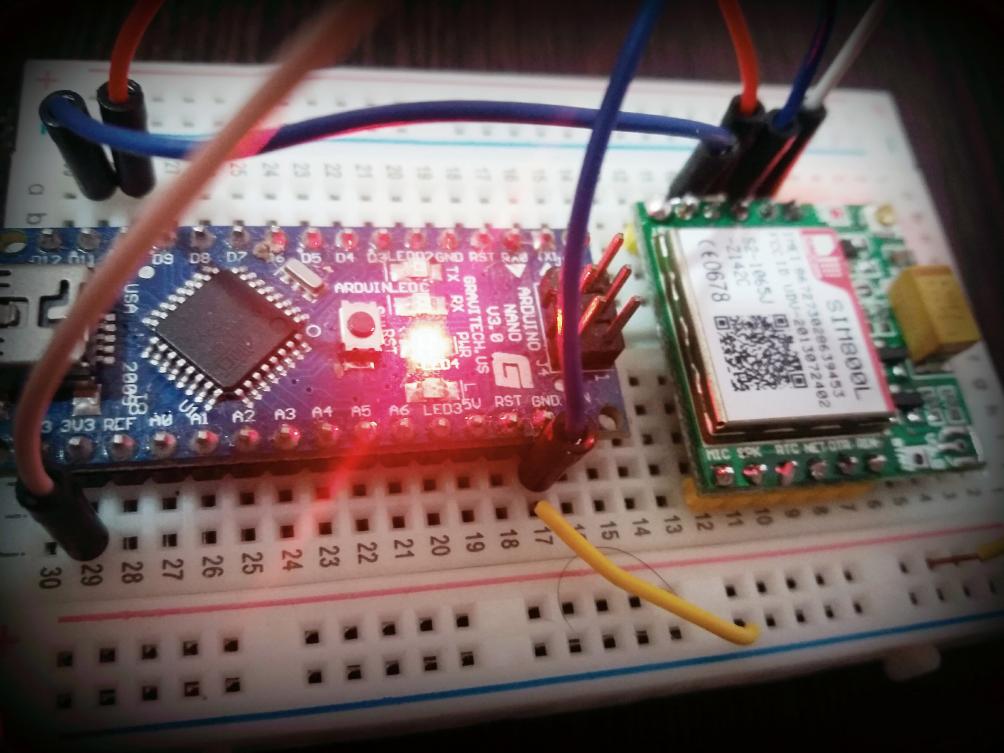

    اینم عکس اتصالات

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160809_180658060.jpg
مشاهده: 351
حجم: 87.5 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160809_180822664.jpg
مشاهده: 319
حجم: 90.7 کیلو بایت
