موضوع: ساخت آنتن Mini Drone CX-STARS

  1. #1
    Member
    تاریخ عضویت
    Aug 2015
    محل سکونت
    ایران اسلامی
    نوشته ها
    67

    ساخت آنتن Mini Drone CX-STARS

    سلام دوستان راستش احساس کردم یه انتن کم داره ان کواد بینظیر که انصافا پرواز بینظیری داره ، عکس هم گذاشتم نظر یادتون نره

    اول نیازه یه آنتن و یه تبدیل خریداری کنید . این لینک تبدیل منتها متاسفانه آنتن رو باید از جای دیگه تهیه کنید چون فعلا که نداره فروشگاه خودمون:

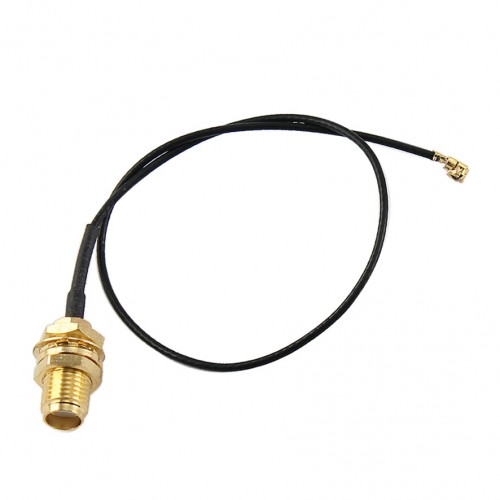

    مبدل آنتن IPX به SMA مادگی

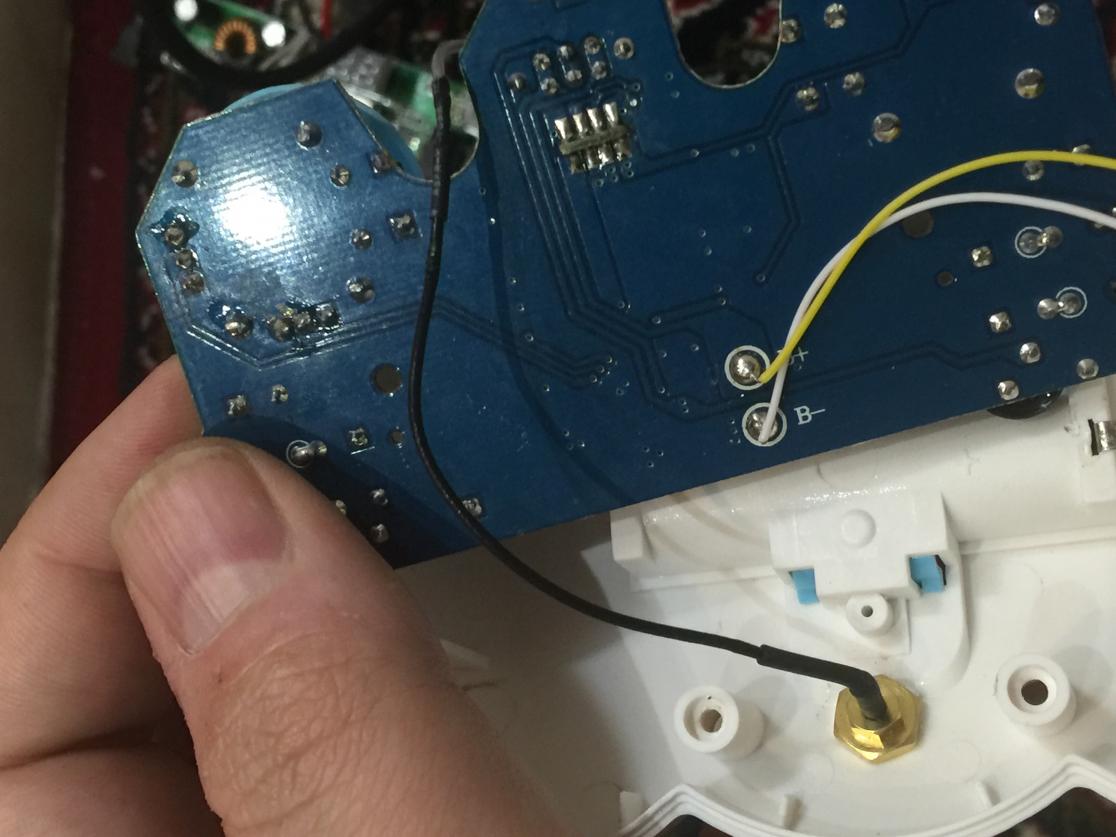

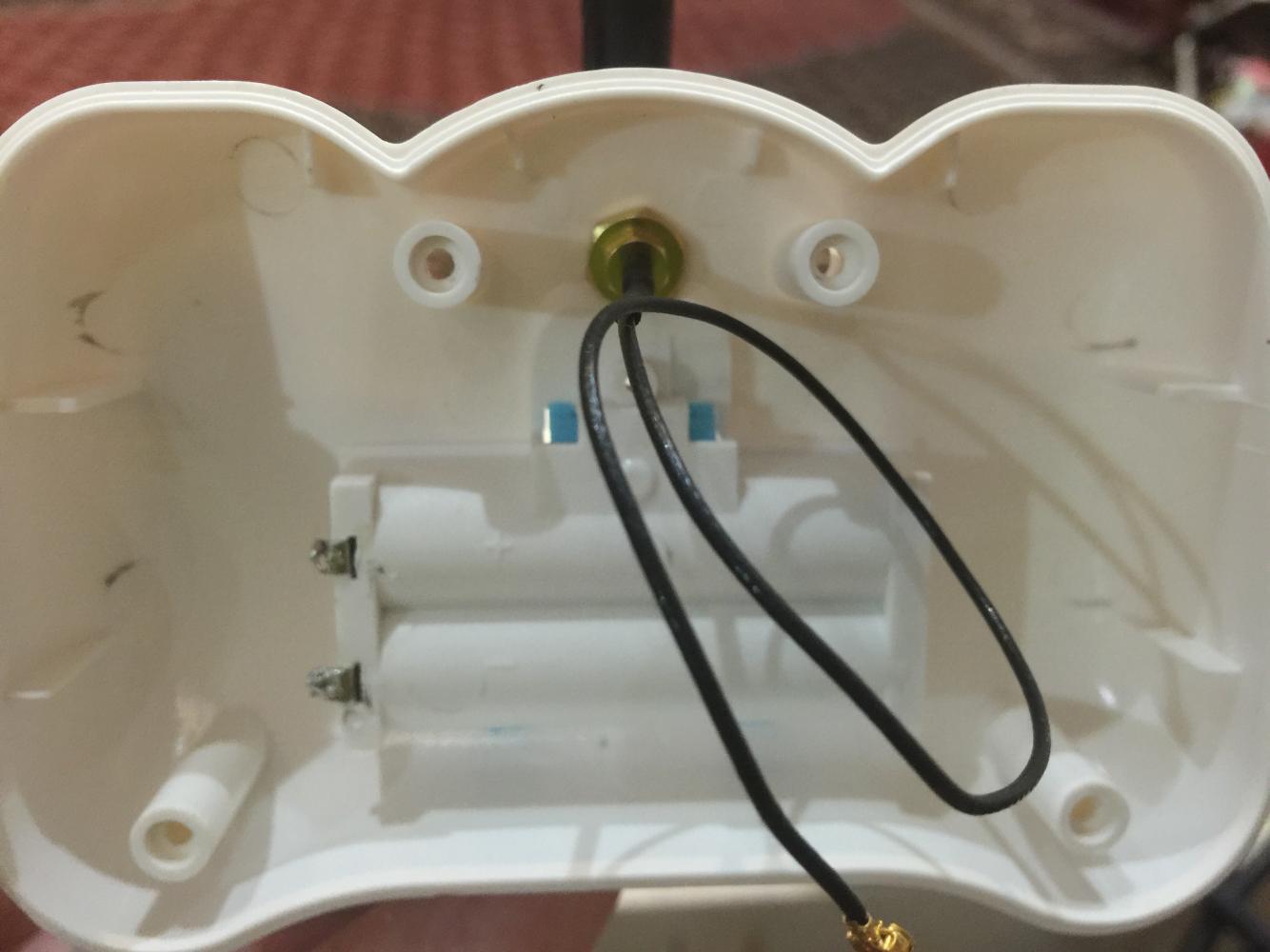

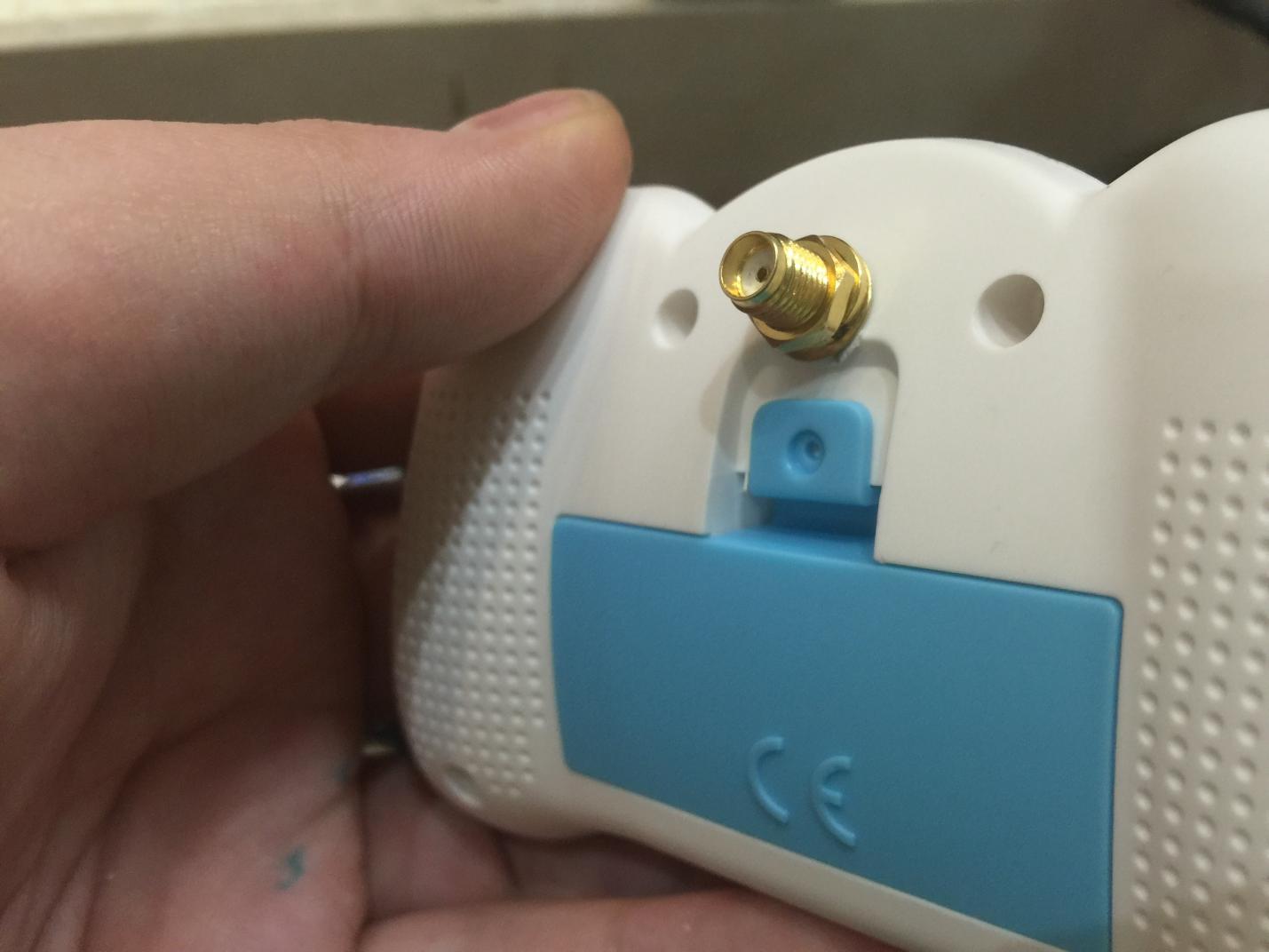

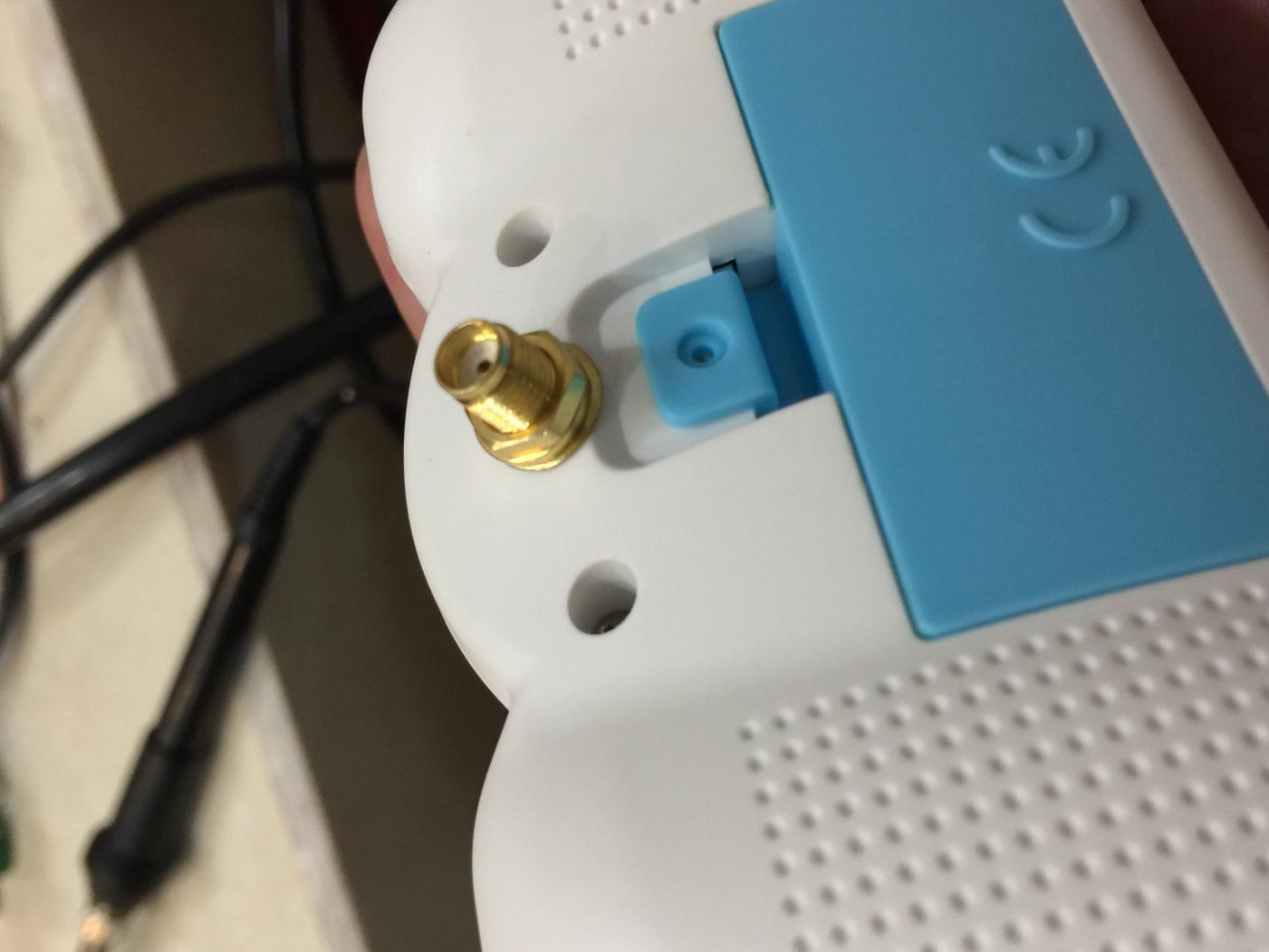

    دوستان حالا نیازه ترنسمیتر رو باز کنید و سیم آنتن که وصل شده به ماژول پیدا کنید بعدش سیم تبدیل آنتن رو قطع کنید و سرش رو لخت کنید و به سر آنتن خود ترنسمیتر لحیم کنید و با مته نمره 6 یه سوراخ در بالای درب لاطری ایجاد کنید طبق عکی و تبدیل رو ببندید اونجا :

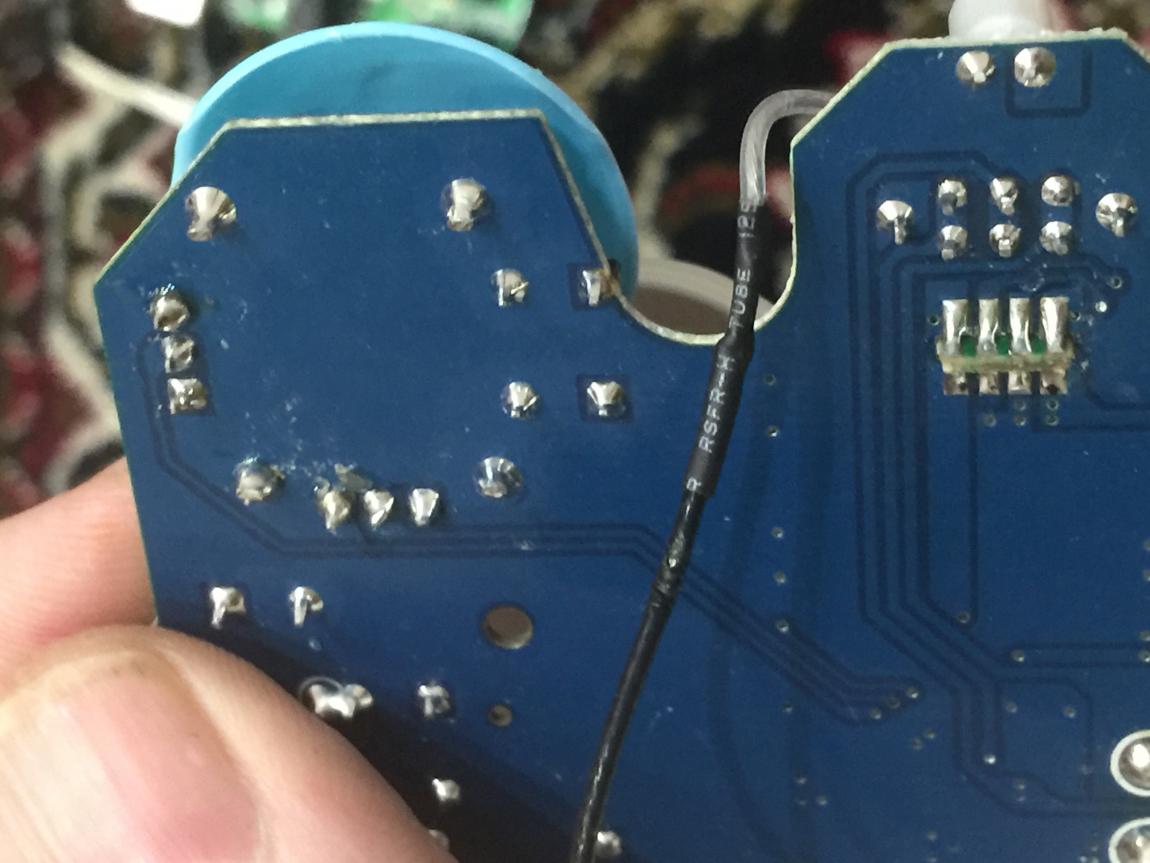

    حالا سیم ها رو که لحیم کردید حتما از وارنیش استفاده کنید بخاطر تمیز کاری بیشتر مثل عکس :

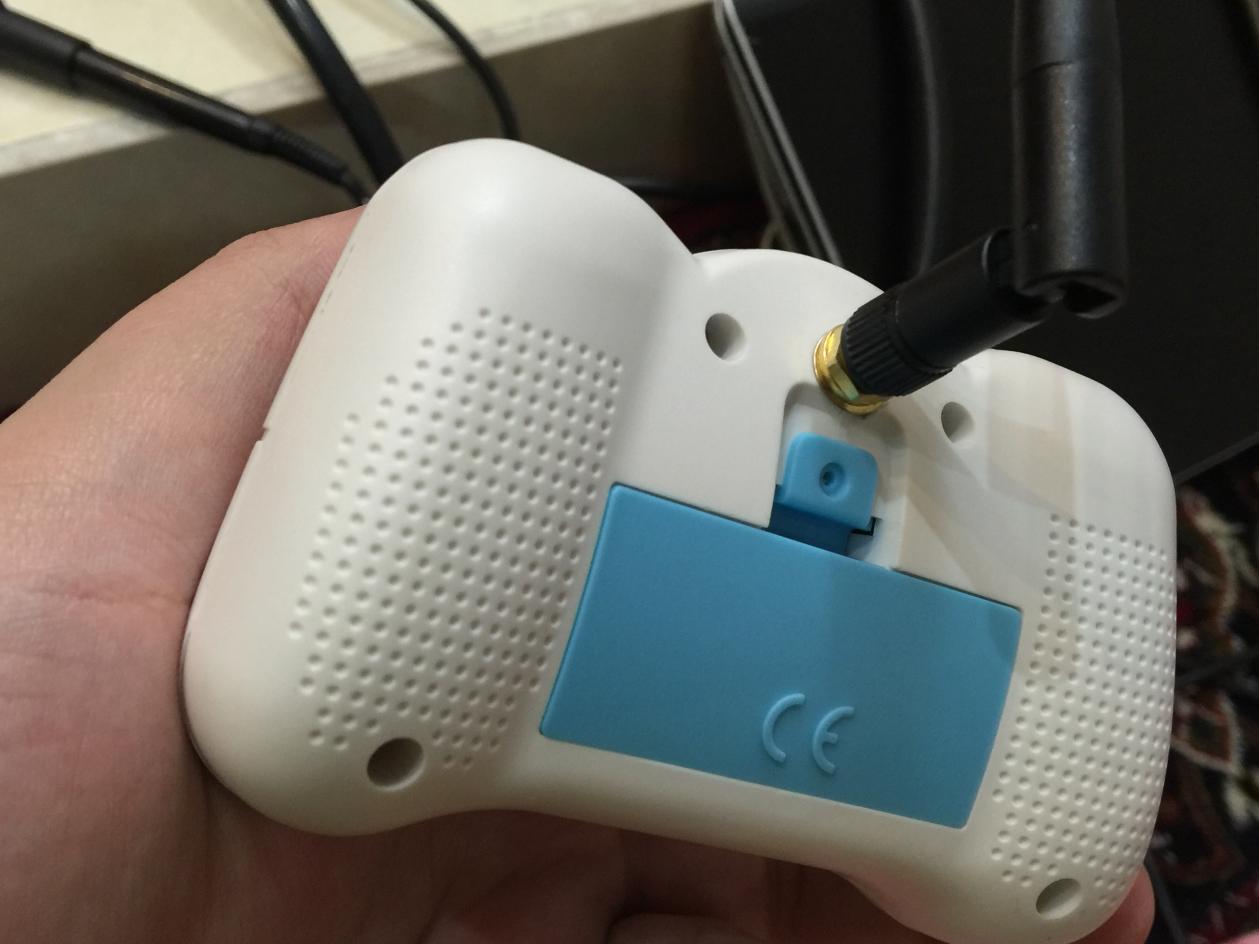

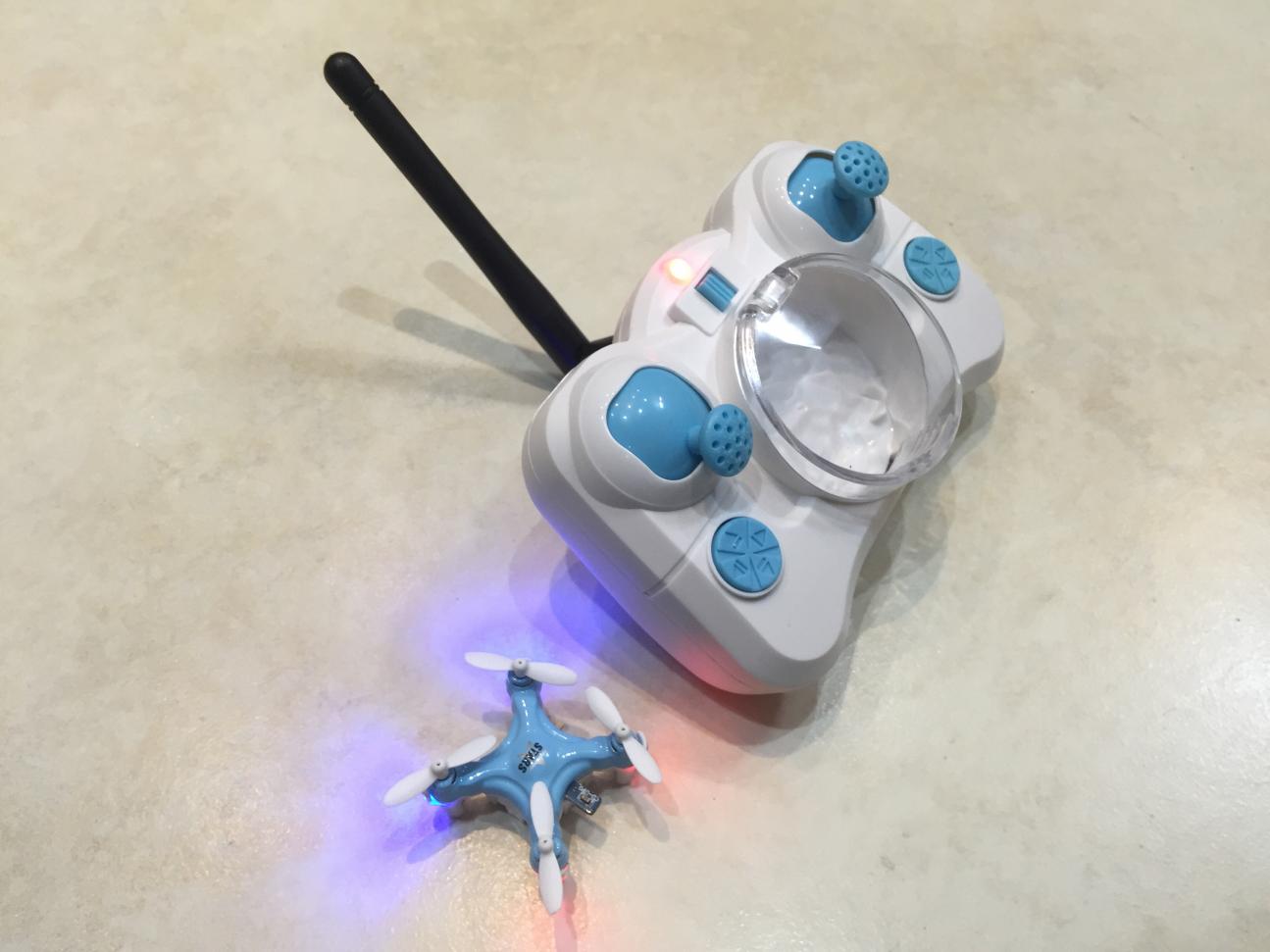

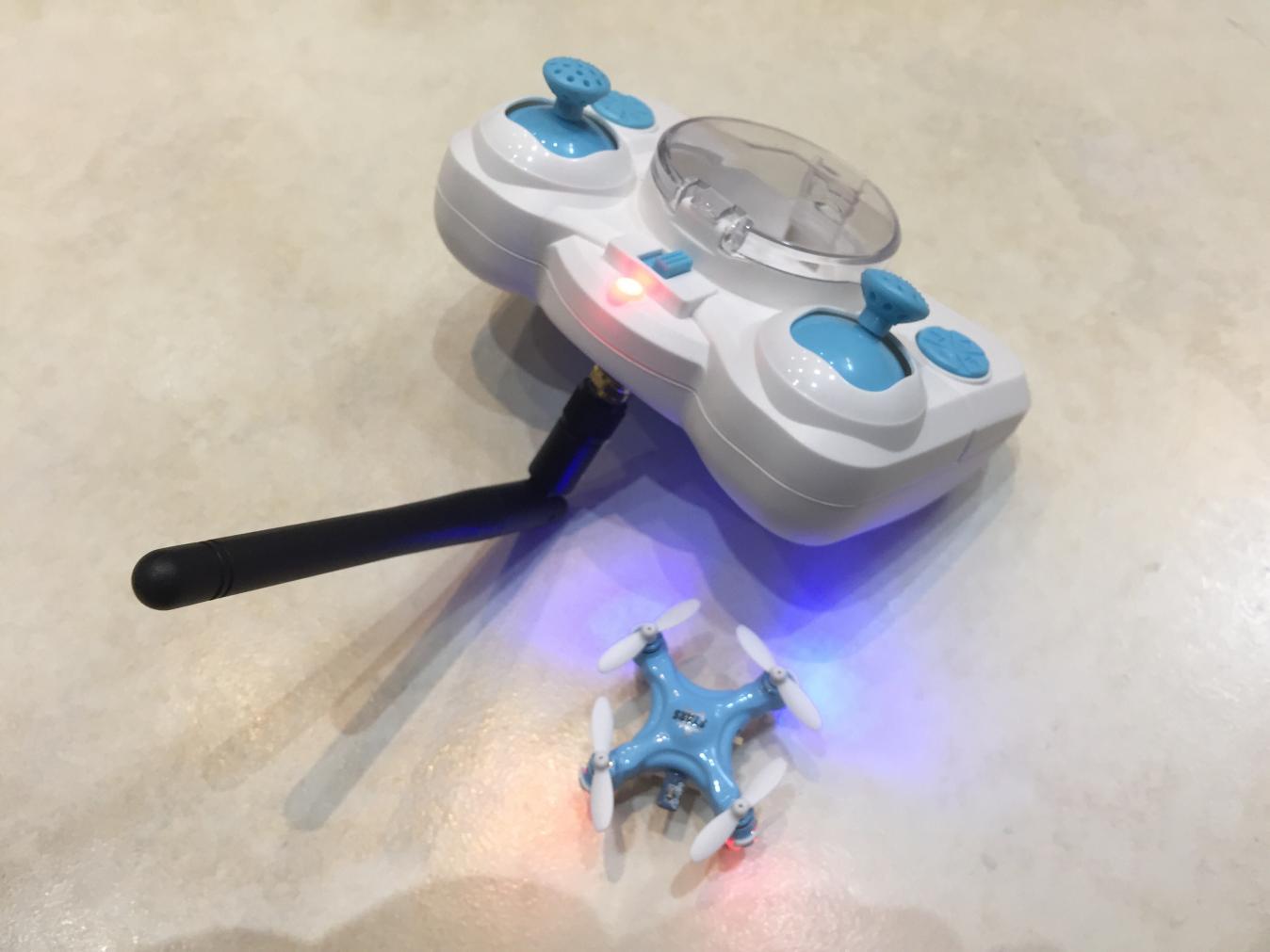

    حالا موقع بستن ترنسمیتره یه کم حجیم میشه داخلش ولی کاملا استاندارد هست و وقتی هم که بستید میشه این شکلی:

    photo1450901139644.jpgphoto1450901141945.jpgphoto1450901141537.jpgphoto1450901141133.jpgphoto1450901144045.jpgphoto1450901142373.jpg

    دوستان نظر فراموش نشه!

  2. #2
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,029
    دست شما درد نکنه هم بابت پست هم بابت کارتون
    لایک کردن

  3. #3
    Member
    تاریخ عضویت
    Aug 2015
    محل سکونت
    ایران اسلامی
    نوشته ها
    67
    سلام دوست من خواهش ميكنم من كه كاري نكردم فقط كاري رو كه كردم به اشتراك گذاشتم، اين شمايي كه خوبي و از هر چيزي حمايت ميكني، ممنونم و انشاالله هميشه موفق باشيد
    لایک کردن

  4. #4
    Junior Member
    تاریخ عضویت
    Oct 2015
    نوشته ها
    4
    دستتون درد نکنه کار با ارزشی انجام دادید

    براتون آرزوی موفقیت دارم

  5. #5
    Member
    تاریخ عضویت
    Aug 2015
    محل سکونت
    ایران اسلامی
    نوشته ها
    67
    سلام دوست من خواهش میکنم من از شما ممنونم بابت قوت قلب دادن، حتما اگه انجام دادید عکس بذارید که بیشتر خوشحال بشیم یا حق
    لایک کردن
