موضوع: ساخت cnc برای مبتدیان

  1. #1
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    19

    Lightbulb ساخت cnc برای مبتدیان

    cnc01-ahad-1-.jpgسلام با اجازه مدیر
    من هر چی گشتم هیچ پستی ندیدم که بصورت ساده مراحل ساخت cnc رو برای دوستانی که تازه میخواهند این مسیر رو طی کنن باشه برای همین تصمیم گرفتم (البته بااجازه مدیر ) که این پست بذارم تا دوستان اطلاعات خودشان را در این زمینه بدن (البته با زبان ساده لطفا به این نکته توجه کنید )

    من خودم تازه شروع کردم به ساخت که سازه ان تمام شده و موتورها رو هم نصب کردم که سعی میکنم تصویری ازش تو همین پست بذارم
    موتورهای من 24 ولت 15 درجه 6 سیمه هستن حالا برای ادامه مراحل پایانی نمیدونم باید چی تهیه کنم مثلا چی میخواد تا کامل بشه لطفا دوستانی که اطلاعاتی دارن راهنمایی کنن تا هم من وهم دوستان دیگه که تازه شروع بساخت کردن استفاده کنن پیشاپیش ممنون از مدیر هم متشکرم احد
    ویرایش توسط ahadiran : 03-04-2015 در ساعت 05:06 PM

  2. #2
    Senior Member
    تاریخ عضویت
    Jan 2015
    محل سکونت
    ایران
    نوشته ها
    238
    سلام لینک زیر میتونه خیلی بهتون کمک کنه

    How to wire an arduino-based 3-axis CNC machine

  3. #3
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    19

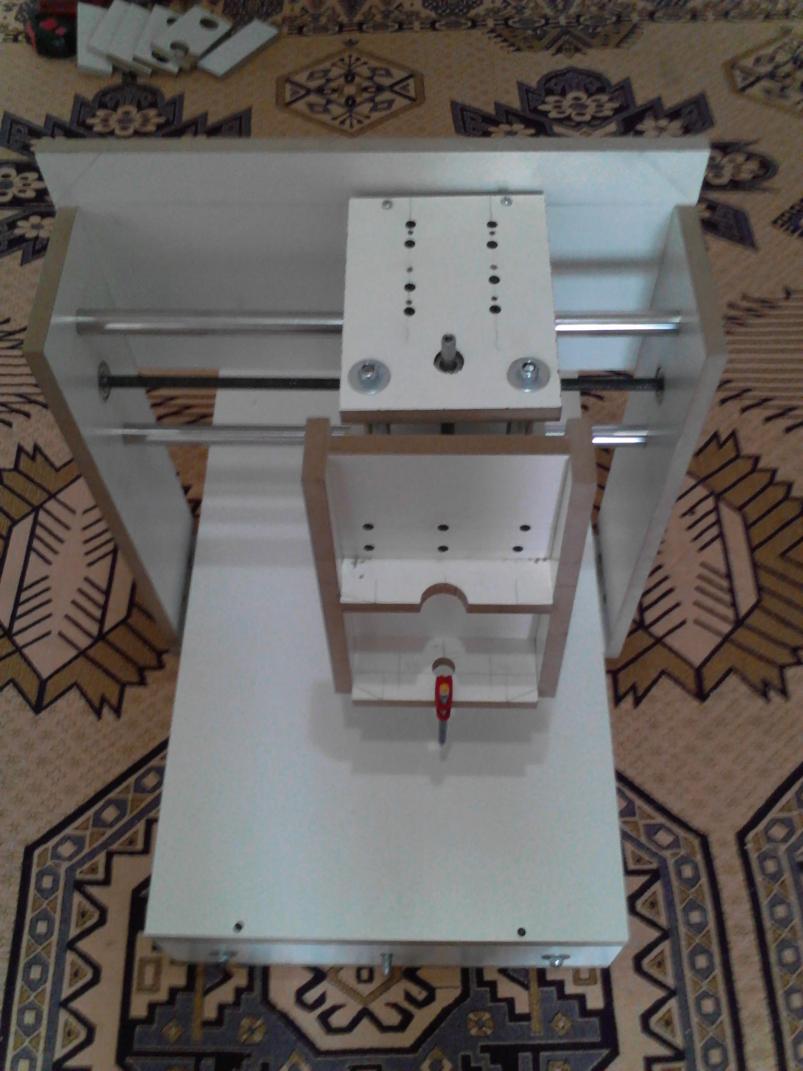

    اینم عکس سازه دستگاه است که درست کردم
    نقل قول نوشته اصلی توسط pi.siqma نمایش پست ها
    سلام لینک زیر میتونه خیلی بهتون کمک کنه

    How to wire an arduino-based 3-axis CNC machine
    ویرایش توسط ahadiran : 03-04-2015 در ساعت 05:10 PM

  4. #4
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    19
    خود شما اطلاعاتی ندارین که من کدام برد ها رو باید از سایت تهیه کنم ممنون
    نقل قول نوشته اصلی توسط pi.siqma نمایش پست ها
    سلام لینک زیر میتونه خیلی بهتون کمک کنه

    How to wire an arduino-based 3-axis CNC machine

  5. #5
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    19
    دستگاه ساخته شده
    وسایل خریداری شده
    حالا شما دوستان کمک کنید تا مدارها به یکدیگر و به موتورها متصل کنم ممنون
    تصاویر کوچک شده (Thumbnails) پیوست شده تصاویر کوچک شده (Thumbnails) پیوست شده cnc04-ahad-1-.jpg   fey65lyi0ldsyxv.medium.jpg   feuk2rgi5f7hxs8.medium.jpg
    ویرایش توسط ahadiran : 03-19-2015 در ساعت 06:00 PM

  6. #6
    Senior Member
    تاریخ عضویت
    Jan 2015
    محل سکونت
    ایران
    نوشته ها
    238
    درایورتون چیه مدلش؟

  7. #7
    Senior Member
    تاریخ عضویت
    Aug 2014
    نوشته ها
    231
    سلام ، اگر از grbl استفاده ميكنيد از اين نمودار استفاده كنيد .
    نكته مهم اينه كه موتور هاى شما bipolar باشن يا اونارو تبديل به bipolar كنيد .
    https://github.com/grbl/grbl/wiki/Connecting-Grbl
    اگه فقط step و dir هارو هم وصل كنيد جواب ميده كافيه اسپيندل در كل كار روشن باشه اما داغ ميكنه پس بهتره يه ترانزيستور سر راهش بذارين و base ترانزستورو وصل كنيد به spindle en
    (En= enable)
    دكمه هاى خاموش و روشن و توقف و ... هم اختيارى اند .
    به نظرم به coolant enable نياز نيست ، فن ها در كل كار روشن باشن بهتره چون استپر ها داغ ميكنن ، واسه استپر ها بهتره فن و هيت سينك بذارين .

  8. #8
    Senior Member
    تاریخ عضویت
    Aug 2014
    نوشته ها
    231
    و پايين تر همون صفحه يه عكس هست كه با همون مدل درايور شما easydriver هست اسون تره .

  9. #9
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    19
    سلام دوست من ممنون از راهنماییت در کل من زیاد الکترونیک بلد نیستم اگه میشه یک نقشه بهم بده که من از روی انها وصلشان کنم ممنونم

  10. #10
    Senior Member
    تاریخ عضویت
    Aug 2014
    نوشته ها
    231
    در همون پيج پايين تر نقشه موجود هست . البته توجه كنيد موتور ٦ سيمه دوتا سيمش بايد حذف بشه .
    اون دوتا سيم ، سيم هاى common هستند .
    اگر از همين سايت خريديد كه توى صفحه نوشته شده چى به چى هست .
    و در كل بايد با استفاده از مولتى متر يا اهم متر فهميد كدوم سيم ها pair هستند و به عنوان A وصل ميشن به درايور و كدوما B
    مقاومت سيم هارو دونه دونه با اهم متر / مولتى متر مشخص كنيد : دوتا سيم كه با هم يه عددى نشون بدن ، مثلا ٣٠ يا ١٠ يا ١٠٠ ، اون دوتا سيم pair هستند . دوتا سيم هستن كه با هيچ سيمى مقاومت نشون نميدن . اونا اضافه هستند كلا ولشون كنيد . يعنى يك سيم common رو با يك سيم معمولى به دو سر دستگاه كه ميزنيد يا صفر نشون ميده يا در مولتى متر هاى جديد 0 LP نشون ميده .
    اين يعنى اين دو اتصال ندارند .
