    ((( ساخت ساعت منو دار زیبا با ماتریکس )))

    سلام دوستان . ساعتی که امروز میخام بذارم از چهار تا صفحه نمایش ال ای دی ماتریسی MAX7219 یک عدد ماژول ساعت DS1307 اردوینو UNO و شیلد پروتوتایپ آردوینو Uno استفاده شده . این ساعت بسیار زیباست . دوستان توجه کنن نقشه ای که رسم کردم روی شیلد پرتو تایپ نیست ولی راحته اگه طبق راهنمای سیر از تکه سیم استفاده کنید و مثل من ماژول ساعت رو روی شیلد پرتوتایپ نصب و استفاده کنید. دوستان توجه کنن این ساعت منو دار هست . منو هاش ساعت بزرگ ساعت ریز تنظیم ساعت تاریخ و تنظیم نور ماتریکس رو حتی اعلام ساعت با حروف رو داراست!!! فوق العاده زیباست مطمئنا بعد از ساخت و دیدنش خستگی ساختش با یک نگاه از تنتون خارج میشه!! دوستان فقط صفحه ماتریکس رو اگه طبق نقشه لحیم کردین یا وصل کردین به هم حروف و اعداد طبعا چون ماژول طولش یه کم زیاده فاصله بین حروف میوفته اگه مشکلی ندارید که هیچی اگه دارید همه ماتریکس ها رو از برد جدا کنید مثل من و بهم چسب بزنید و بین پایه و برد دونه دونه پایه ها رو سیم لحیم کنید . البته یه مقدار وقت گیر هست ولی بهتون قول میدم می ارزه. دوستان اگه قصد دارن کیس یا جعبه براش بسازن مثل من کلید ها رو بکشید بیرون در غیر این صورت میتونید از دکمه های شیلد پرتو تایپ هم استفاده کنید . دوستان دو کلید داره این ساعت یکی به اسم set و دیگری ok هست کلید set برای رفتن به منو یا تغییر حالت ساعت و کلید ok هم برای تایید و ذخیره . مهم ترین ویژگی این پروژه اینه شما بعد از مونتاژ میتونید با همین دو کلید set و ok سال . روز . ماه. ساعت . دقیقه رو هم تنظیم کنید. بریم سراغ پروژه :

    لینک اقلام مورد استفاده در فروشگاه:
    http://shop.aftabrayaneh.com/Arduino...no_UNO_R3.html
    http://shop.aftabrayaneh.com/LCD_Mon...ot_Matrix.html
    http://shop.aftabrayaneh.com/Others/...me_DS1307.html
    http://shop.aftabrayaneh.com/Electro...ro_Switch.html


    لینک pdf طریقه مونتاژ جهت دیدن جزییات دقیق تر :
    http://s6.picofile.com/file/8231500300/time.pdf.html

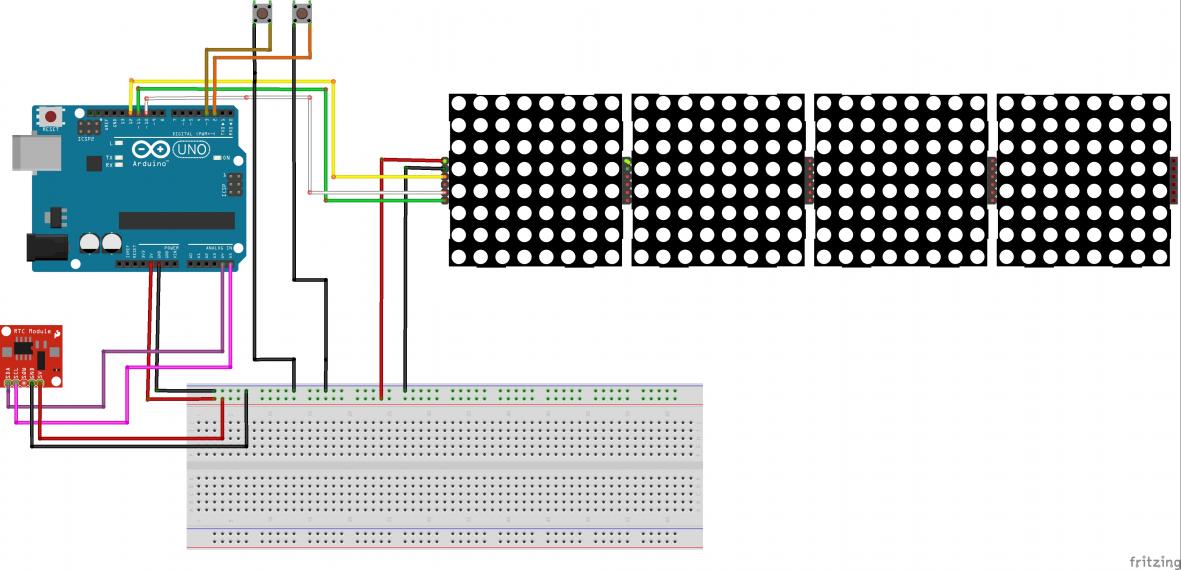

    ماتریکس به اردوینو :
    Arduino Pin 10 to CS
    Arduino pin 11 to CLK
    Arduino Pin 12 to DIN
    Arduino 5v to 5v
    Arduino GND to GND

    ماژول ساعت به اردوینو :
    SDA to Arduino analog pin 4
    SCL to Arduino analog pin 5
    VCC to Arduino pin 5v
    GND to Arduino pin GND

    کلید ها به اردوینو :
    یک پایه وصل به GND ودیگری به digital pin 2
    یک پایه وصل به GND و دیگری به digital pin 3

    دوستان توجه کنید در عکس بالا از شیلد پرتو تایپ استفاده نشده ولی تو عکی بهتر نشون دادم که چجور میشه استفاده کردم :


    کد/ CODE :
    https://github.com/mrnick1234567/min...i_clock1_0.ino


    libraries:
    https://github.com/mrnick1234567/min...ster/libraries

    فیلم عملکرد با کیفیت FULL HD :
    http://up.facenama.com/file/135826/1...2_mov.mov.html

    کد درون خود فایل لایبرری هم موجوده برید خوش باشید!
    دوستان نظر یادتون نره سوالی بود در خدمتم

    اینم ورژن نهایی قشنگه نه؟ :
    تصاویر کوچک شده (Thumbnails) پیوست شده تصاویر کوچک شده (Thumbnails) پیوست شده time.jpg
    ویرایش توسط sina2sms@yahoo.com : 01-05-2016 در ساعت 12:40 AM

  2. #2
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,938
    آفرین به شما عالی عالی عالی
    لایک کردن

  3. #3
    Member
    تاریخ عضویت
    Aug 2015
    محل سکونت
    ایران اسلامی
    نوشته ها
    67
    داداش سلام قربون محبتت، خوبي ؟ كجايي پس منتظر جوابتم عكس oled رو واست فرستادم

  4. #4
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,938
    نقل قول نوشته اصلی توسط sina2sms@yahoo.com نمایش پست ها
    داداش سلام قربون محبتت، خوبي ؟ كجايي پس منتظر جوابتم عكس oled رو واست فرستادم

    طبق معمول
    خب لینک بده پسر جان
    لایک کردن

  5. #5
    Member
    تاریخ عضویت
    Aug 2015
    محل سکونت
    ایران اسلامی
    نوشته ها
    67
    من لينك ازش گير نياوردم يا ديتا شيت حتي از افتاب رايانه هم حذف شده و ديگه نداره، ولي اين عكس هاش
    http://uupload.ir/files/dtw3_1111111.jpg
    http://uupload.ir/files/43p3_111111.jpg

  6. #6
    Member
    تاریخ عضویت
    Aug 2015
    محل سکونت
    ایران اسلامی
    نوشته ها
    67
    داداش البته پسر جان گفتنت خيلي بهم چسبيد
    لایک کردن

  7. #7
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,938
    ماژول نمایشگر 128x64 oled
    اینو بنگر
    بچه ها با i2c راه انداختن
    لایک کردن

  8. #8
    Member
    تاریخ عضویت
    Aug 2015
    محل سکونت
    ایران اسلامی
    نوشته ها
    67
    داداش دمت گرم این کلا فرق داره رابطش با مال من ! داداش اون كه راه اندازي شده رابطش i2c بود مال من كه i2c نيست مشكلم هم همينه عزيز، هرچي هم گشتم نمونخ اي نبود از راه اندازي بدون استفاده از رابط i2c ديگه، عكس دوم رو نديدي؟
    ویرایش توسط sina2sms@yahoo.com : 01-05-2016 در ساعت 08:16 PM

  9. #9
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,938
    نقل قول نوشته اصلی توسط sina2sms@yahoo.com نمایش پست ها
    داداش دمت گرم این کلا فرق داره رابطش با مال من ! داداش اون كه راه اندازي شده رابطش i2c بود مال من كه i2c نيست مشكلم هم همينه عزيز، هرچي هم گشتم نمونخ اي نبود از راه اندازي بدون استفاده از رابط i2c ديگه، عكس دوم رو نديدي؟
    نه نه نه
    خودت باید مقاومت ها رو تغییر بدی تا بیاد رو پروتکل i2c

  10. #10
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    موقعی که کالا oled ssd1306موجود بود داخل نظراتش کلی صحبت شده بود که چی به چی هست.
    bs0 مد i2c هست.
    توی دیتاشیت هم در مورد این صحبت شده ...
    اگر مقدار دهی پیکسلها ابعاد و ... اشتبا باشه اصلا کار نمی کنه
    عاجز شدم تا باهاش پروژه تحویل دادم رفت ...
    ضمن اینکه حافظه 8 کیو براش کمه(جواب میده اما کمه)
