موضوع: اتصال اردوینو به تلویزیون

  1. #1
    Junior Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    22

    Lightbulb اتصال اردوینو به تلویزیون


    سلام

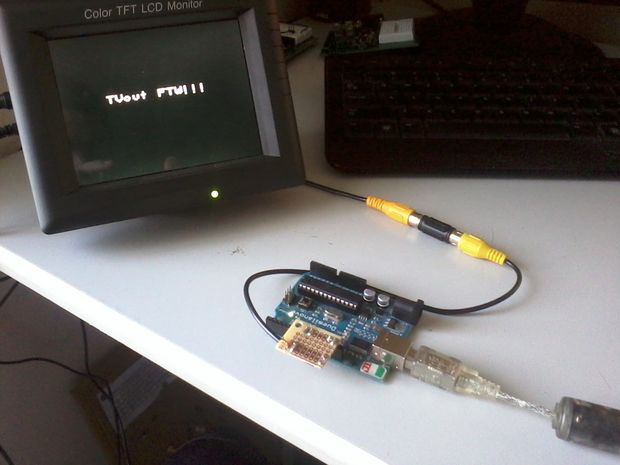

    با این فایل کتابخونه ای و دوتا مقاومت میتونین برد اردوینو خودتونو با یک جک RCA که به اسم های composite و av شناخته میشه متصل کنید.

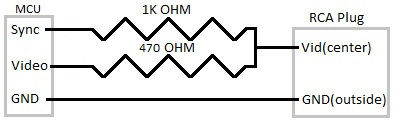

    مقاوت 470 اهم به پین 7

    مقاومت 1 کیلو اهم به پین 9


    سپس این دوتا رو به مغزی جک rca متصل و گراند (GND) جک رو به گراند اردوینو متصل کنید.

    نمونه برنامه درون فایل موجود است.
    حتی میتونین از اردوینو به عنوان یک کنسول بازی ساده استفاده کنید
    این فایل کتابخونه ای در ورژن بتا قرار داره و در حال توسعه دادنه و قابلیت سازگاری با فرمت pal و ntsc رو داراست.
    فایل های پیوست شده فایل های پیوست شده

  2. #2
    Junior Member
    تاریخ عضویت
    Jan 2015
    نوشته ها
    2
    سلام ببخسید به چه پایه هایی از آردینو باید متصل کنیم؟
