    Lightbulb مثال های آموزشی از آردینو - وروردی سریال

    کتابخانه کریستال مایع به شما اجازه می دهد تا نمایشگر های LCD که با درایور Hitachi HD44780 سازگار هستند را کنترل کنید.
    بسیاری از آنها در بیرون وجود دارد و شما می توانید معمولا آنها را با رابط 16 پین تشخیص دهید.
    این مثال طرح پذیرش ورودی سریال را از کامپیوتر میزبان و نمایش آن روی LCD است. با استفاده آن، طرح را آپلود کنید، سپس صفحه سریال را باز
    کرده و چند کاراکتر تایپ کنید و برای ارسال کلیک کنید. متن بر روی LCD شما ظاهر می شود.
    سخت افزار مورد نیاز
    برد آردینو
    LCD (سازگار با درایور هیتاچی HD44780)
    پتانسیومتر 10 کیلو
    بردبرد
    سیم
    مدار:
    نمایشگر LCD خود را با سیم به پین های زیر متصل کنید:
    پین RS ،LCD به پین دیجیتال 12
    پین Enable ،LCD به پین دیجیتال 11
    پین D4، LCD به پین دیجیتال 5
    پین D5، LCD به پین دیجیتال 4
    پین D6، LCD به پین دیجیتال 3
    پین D7، LCD به پین دیجیتال 2
    علاوه براین، پتانسیومتر 10k را به 5 ولت و زمین با سیم وصل کنید، برای جاروب (خروجی) به پین VO (پین 3) صفحه ی LCD
    برای دیدن سایز بزرگ روی عکس کلیک کنید

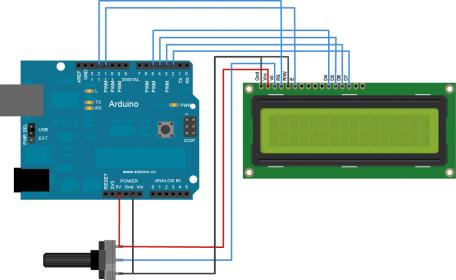

نام: LCD_bb.jpg
مشاهده: 106
حجم: 17.6 کیلو بایت
    تصویر از Fritzing .برای مثال های بیشتر ،به صفحه پروژه Fritzng نگاه کنید.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

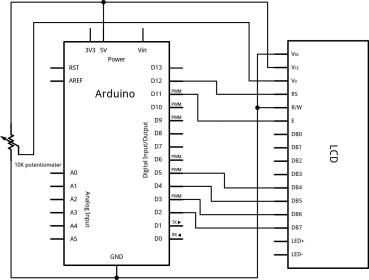

نام: LCD_schem.jpg
مشاهده: 88
حجم: 15.8 کیلو بایت
    کد:
    #include <LiquidCrystal.h> // دادن مقدار اولیه به کتابخانه با شماره ها ی پین های رابط LiquidCrystal lcd(12, 11, 5, 4, 3, 2); void setup(){ // تنظیم شماره ستون و ردیف LCD : lcd.begin(16, 2); // دادن مقدار اولیه به ارتباط سریال : Serial.begin(9600); } void loop() { // وقتی که کاراکتر بر روی پورت سریال وارد میشود... if (Serial.available()) { // انتظار تا یک بیت برای ورود کامل پیام delay(100); // پاک کردن صفحه lcd.clear(); // خواندن تمام کاراکترهای موجود while (Serial.available() > 0) { // LCD نمایش هر کاراکتر در lcd.write(Serial.read()); } } }
    لینک سایت:Arduino - LiquidCrystalSerial
