موضوع: توضیحات تولید کننده موتور dc انکودر دار 12 ولت به همراه شنی

  1. #1
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586

    توضیحات تولید کننده موتور dc انکودر دار 12 ولت به همراه شنی

    سلام توضیحات تولید کننده هست امید وارم مفید باشه :
    موتور DC انکودر دار 12 ولت به همراه شنی
    موتور DC انکودر دار 12 ولت به همراه شنی.zip

    Be Good
    لایک کردن

  2. #2
    Member
    تاریخ عضویت
    Dec 2014
    نوشته ها
    73
    سلام
    ممنون بابت فایلها
    تعداد پالس انکودرشو ننوشته بود
    چقدره؟

  3. #3
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    بیشتر میشه توضیح بدید ؟
    تصور کنید هیچی نمی دونم

  4. #4
    Member
    تاریخ عضویت
    Dec 2014
    نوشته ها
    73
    سلام
    انکودر متصل به موتور به ازای هر دور که موتور میزنه چند پالس در خروجی تولید می کند؟
    مثلا 100 پالس در هر دور
    همچنین نام سیم های متصل به انکودر و موتور رو هم مشخص کنید
    مثلا این شکلی :
    سیم قهوه ای A
    سیم سبز B
    سیم مشکی GND
    سیم زرد 12v

    ممنون لطف می کنید.

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط aminta نمایش پست ها
    سلام
    انکودر متصل به موتور به ازای هر دور که موتور میزنه چند پالس در خروجی تولید می کند؟
    مثلا 100 پالس در هر دور
    همچنین نام سیم های متصل به انکودر و موتور رو هم مشخص کنید
    مثلا این شکلی :
    سیم قهوه ای A
    سیم سبز B
    سیم مشکی GND
    سیم زرد 12v

    ممنون لطف می کنید.
    این اطلاعات رو مطالعه کنید:

    کد:
    Track Motor weight 275 grams, voltage DC 12V, no-load current of about 300mA, 7650 revolutions per minute, after reduction output 86 revolutions per minute, with per second speed of about 15CM, the motor speed reduction ratio of 90: 1 reduction ratio is also very power large, weight 10kg, no problem.

  6. #6
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064

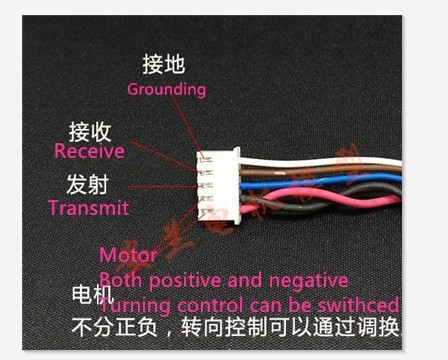

    اینم تصویر
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: QQ Photo20161015130518.jpg
مشاهده: 268
حجم: 54.2 کیلو بایت

  7. #7
    Member
    تاریخ عضویت
    Dec 2014
    نوشته ها
    73
    سلام
    ممنون ولی در این اطلاعات مقدار پالس انکودر نیست
    تو سیم بندی الان transmit چیو قراره بفرسه !؟
    من تو نظراتم گفتم کل اطلاعات مربوط به سایت زیر است
    Motor crawler chassis intelligent robot tank model motor power sweeping robot geared motors - best store-online

  8. #8
    Junior Member
    تاریخ عضویت
    Oct 2016
    نوشته ها
    1
    مطلب مفیدی بود ، ممنون
    لایک کردن
    طراحی سایت ، طراحی وب سایت ، طراحی سایت فراکارانت

  9. #9
    Member
    تاریخ عضویت
    Aug 2013
    محل سکونت
    ایران
    نوشته ها
    65
    سلام این شنی و موتور گیربگس برای ساخت روبات مناسبه مخصوصا چون گیربکسش انکودر داره هرچند نوع ساده و انکودر یک کانال هست
    اما برای راه اندازیش طوری که بشه استفاده کرد نیاز به طراحی یه برد هست بدون اون نمیشه ازش استفاده کرد وکار روش وقت تلف کردنه
    برد اجزای زیر رو داره


    1- برد دوتا کانکتور واسه اتصال موتورها داشته باشه
    2- برد درایور کنترل سرعت موتور برای هر دو موتور داشته باشه
    3-برد تقویت کننده سیگنال برای هر دو انکودر داشته باشه
    4- برد کانکتوری برای انصال به اردوینو جهت کنترل داشته باشه

    هزینه ساخت این برد توی تعداد مثلا 10 تا حدود 60 تومنه
    اگه کسی ساخت خبر بده یا اگه درخواست زیاد بود و کسی حالشو نداشت خودم میسازم !
    اگه سفارشی برای ساخت باشه من انجام میدم

    اگه این برد ساخته بشه و یه شاسی ساده هم برای نصب شنی ها طراحی بشه یه پلت فرم ارزون و کارامد برای روبوتها میشه ساخت
    http://www.minipich.ir

  10. #10
    Member
    تاریخ عضویت
    Aug 2013
    محل سکونت
    ایران
    نوشته ها
    65

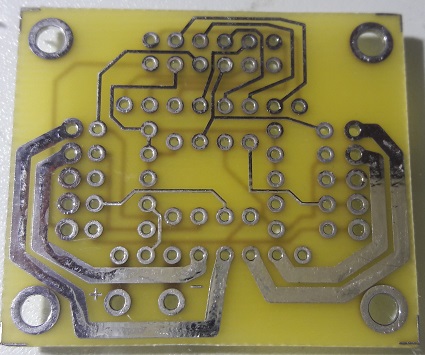

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 20170126_180421.jpg
مشاهده: 283
حجم: 82.3 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 20170126_184639.jpg
مشاهده: 183
حجم: 74.4 کیلو بایتبرای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 20170126_184742.jpg
مشاهده: 213
حجم: 81.0 کیلو بایت
    http://www.minipich.ir
