موضوع: مشکل پایه 3.3V آردیونو uno smd

  1. #1
    Junior Member
    تاریخ عضویت
    Feb 2016
    نوشته ها
    16

    مشکل پایه 3.3V آردیونو uno smd

    با سلام دوستان من یه مشکلی دارم آیا این مسئله مشکل از برد بنده هست یا اشتباه بنده

    من وقتی سه تا پایه vcc و reset و ch_pd رو به 3.3v وصل میکنم سیستم دیگه آردیونو من رو نمیشناسه ولی فقط یکی از پایه ها رو در بیارم از برد برد دوباره شناسایی میکنه
    این هم بگم وقتی آداپتر وصل میکنم مشکل حل میشه ولی برد شروع میکنه به داغ شدن

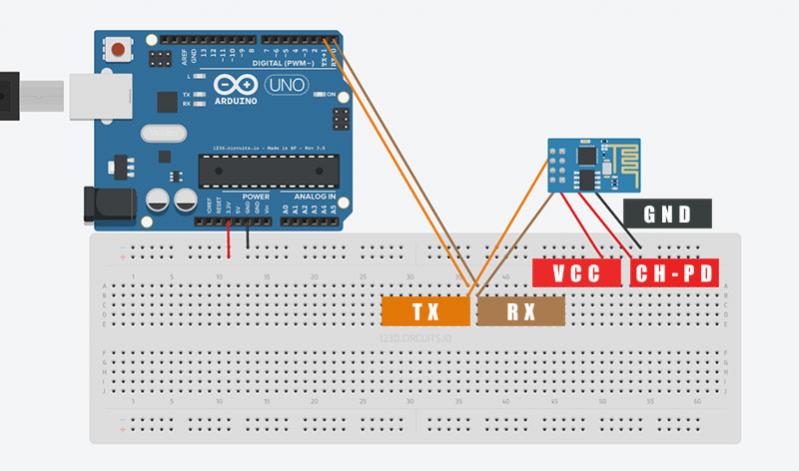

    اینم نمونه شماتیک که در یک تایپیک دیگه هم گذاشته بودم



    به نظر شما مشکل میتونه از کچا باشه و چطور بررسی کنم

  2. #2
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,024
    سلام
    علتش اینه esp شما جریان زیادی می کشه و به خاطر همین جریان کشی حالتی مثل خاموش شدن بوجود میاد و پورت کام رو هم نمیشناسه
    شما یه بار بدون اتصال پین chpd فقط با vcc و گراند و سریال وصل کن
    ببین باز هم با وجود آداپتور آردوینوت داغ می کنه ؟
    اگه اره یه جای کار شدید می لنگه

    دقت کن وقتی پاور اکسترنال میدی گراند آردوینو و پاورت باید مشترک باشه
