موضوع: قفل اثر انگشت با آردوینو

  1. #1
    Junior Member
    تاریخ عضویت
    Apr 2017
    نوشته ها
    7

    قفل اثر انگشت با آردوینو

    در ابتدا من قفل در خود را بررسی کردم( شکل بالا). همان طور که در شکل مشاهده می کنید، اگر قسمت قرمز مشخص شده در جهت فلش کشیده شود، درب باز شده و در صورتی که به وضعیت اول بازگردد، درب بسته خواند شد. بنابراین من فکر می کنم که یک سروو موتور می تواند این کار را انجام دهد. همچنین من احتیاج به یک سنسور اثر انگشت دارم که اثر انگشت من را بشناسد و دستورالعمل خروجی را به آردوینو برای کنترل سروو موتور ارسال کند.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: fingerprint12.jpg
مشاهده: 163
حجم: 19.2 کیلو بایت

    من از قطعات زیر استفاده میکنم:

    Crowduino ، این یک برد آردوینو مناسب و سازگاز بوده و همچنین به اندازه کافی ارزان است و قابلیت ارتقاع دارد.
    سنسور اثر انگشت
    یک سروو موتور با گشتاور کافی
    چسب یا هر چیز دیگری که شما به وسیله آن بتوانید این قطعات را در جای خود قرار دهید.
    منبع تغذیه USB 5V و یا منبع تغذیه DC 9V
    مقداری سیم

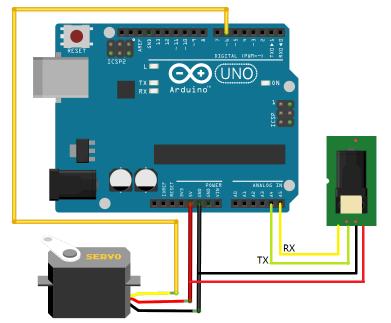

    چون فقط از دو ماژول در این پروژه استفاده می شود، اتصال قطعات بسیار ساده است.

    اتصال سروو:

    Red wire <-----> 5V power supply
    Brown wire <-----> GND
    Yellow wire <-----> D6

    ماژول اثرانگشت:

    ماژول از طریق ارتباط سریال با برد آردوینو ارتباط برقرار می کند، اما با توجه به اینکه crowduino فقط یک پورت سخت افزاری ارتباط سریال دارد که آن هم برای ارتباط با کامپیوتر است، بنابراین من از ارتباط سریال نرم افزاری با آردوینو از طریق پین های A4 و A5 استفاده میکنم. ماژول را به آردوینو به صورت زیر متصل کنید:

    Red wire <-----> 5V Power Supply
    Brown wire <-----> GND
    Purple wire <-----> A4
    Yellow wire <-----> A5

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: fingerprint2.jpg
مشاهده: 165
حجم: 19.4 کیلو بایت



    میتوانید به سبک بالا یه قفل هوشمند برا خودتون بسازید
    ادامه مطلب تو سایت زیر هستش خواستی بهش سر بزن
    قفل اثر انگشت با آردوینو
    لایک کردن

  2. #2
    Senior Member
    تاریخ عضویت
    Nov 2015
    نوشته ها
    229
    نقل قول نوشته اصلی توسط saberi.hasan نمایش پست ها
    در ابتدا من قفل در خود را بررسی کردم( شکل بالا). همان طور که در شکل مشاهده می کنید، اگر قسمت قرمز مشخص شده در جهت فلش کشیده شود، درب باز شده و در صورتی که به وضعیت اول بازگردد، درب بسته خواند شد. بنابراین من فکر می کنم که یک سروو موتور می تواند این کار را انجام دهد. همچنین من احتیاج به یک سنسور اثر انگشت دارم که اثر انگشت من را بشناسد و دستورالعمل خروجی را به آردوینو برای کنترل سروو موتور ارسال کند.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: fingerprint12.jpg
مشاهده: 163
حجم: 19.2 کیلو بایت

    من از قطعات زیر استفاده میکنم:

    Crowduino ، این یک برد آردوینو مناسب و سازگاز بوده و همچنین به اندازه کافی ارزان است و قابلیت ارتقاع دارد.
    سنسور اثر انگشت
    یک سروو موتور با گشتاور کافی
    چسب یا هر چیز دیگری که شما به وسیله آن بتوانید این قطعات را در جای خود قرار دهید.
    منبع تغذیه USB 5V و یا منبع تغذیه DC 9V
    مقداری سیم
    چون فقط از دو ماژول در این پروژه استفاده می شود، اتصال قطعات بسیار ساده است.

    اتصال سروو:

    Red wire <-----> 5V power supply
    Brown wire <-----> GND
    Yellow wire <-----> D6

    ماژول اثرانگشت:

    ماژول از طریق ارتباط سریال با برد آردوینو ارتباط برقرار می کند، اما با توجه به اینکه crowduino فقط یک پورت سخت افزاری ارتباط سریال دارد که آن هم برای ارتباط با کامپیوتر است، بنابراین من از ارتباط سریال نرم افزاری با آردوینو از طریق پین های A4 و A5 استفاده میکنم. ماژول را به آردوینو به صورت زیر متصل کنید:

    Red wire <-----> 5V Power Supply
    Brown wire <-----> GND
    Purple wire <-----> A4
    Yellow wire <-----> A5

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: fingerprint2.jpg
مشاهده: 165
حجم: 19.4 کیلو بایت



    میتوانید به سبک بالا یه قفل هوشمند برا خودتون بسازید
    ادامه مطلب تو سایت زیر هستش خواستی بهش سر بزن
    قفل اثر انگشت با آردوینو
    بسیار عالی ،
    به جای سروو از سلونوئید هم میشه استفاده کرد
