موضوع: کیت ساخت برد آردوینو

  1. #1
    Junior Member
    تاریخ عضویت
    Jul 2013
    نوشته ها
    13

    کیت ساخت برد آردوینو

    شاید برای شما جالب باشد اگر بدانید آردوینو را با سر هم کردن چند المان ساده و کمترین هزینه، می توان شبیه سازی نمود. ما تمام قطعات مورد نیاز را به صورت یک کیت ارائه کرده ایم تا شما را در ساخت یک آردوینو شخصی یاری کنیم.

    تمامی محتوای کیت، در ادامه لیست شده است. با کلیک روی نام قطعه، در صورتی که در بخش فروش موجود باشد، به صفحه مربوطه هدایت می شوید، و در غیر این صورت دیتاشیت آن دانلود خواهد شد. همانطور که می دانید، دیتاشیت هر قطعه، طراحی و عملکرد آن را تشریح می کند.

    نام قطعه تعداد
    آی سی Atmega328p همراه با Bootloader 1
    کریستال 16 مگاهرتز 1
    کلید فشاری 1
    LED (سفید) 1
    خازن 100 نانوفاراد 2
    مقاومت 220 اهم 1
    مقاومت 1 کیلو اهم 1

    شما می توانید به راحتی آردوینوی خود را تنها با اتصال به یک ماژول تبدیل USB به سریال پروگرم کنید و نیازی به هیچ پروگرمری نخواهید داشت.

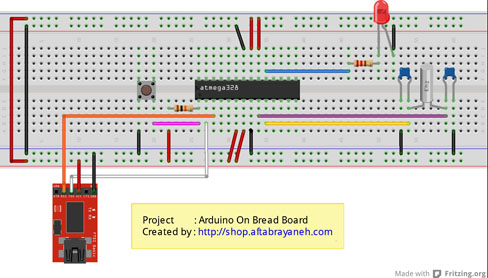

    شماتیک مدار:

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط e.rasekh : 09-05-2013 در ساعت 09:09 AM

  2. #2
    Member
    تاریخ عضویت
    Jun 2014
    نوشته ها
    30
    سلام نمیشه اتمگا328 اس ام دی با بوت لودر گیر اورد؟

  3. #3
    Member
    تاریخ عضویت
    Aug 2014
    نوشته ها
    76
    نقل قول نوشته اصلی توسط mahdi3751 نمایش پست ها
    سلام نمیشه اتمگا328 اس ام دی با بوت لودر گیر اورد؟
    سلام
    328 دیپ با بوت لودر موجود هست اما اس ام دی نه!
    مگر اینکه بتونید خودتون بریزید روش
    واسه دیپ ها که خیلی آسونه اما اس ام دی رو تا حالا امتحان نکردم
    اگر تونستید لطفا به ما هم اطلاع بدید

  4. #4
    Member
    تاریخ عضویت
    Jun 2014
    نوشته ها
    30
    برنامه ی بوت لودر رو از کجا باید گیر بیارم؟خیلی گشتم ولی نبود . اصلا چه طوری باید ریخت روی ایسی؟

  5. #5
    Senior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    183
    نقل قول نوشته اصلی توسط mahdi3751 نمایش پست ها
    برنامه ی بوت لودر رو از کجا باید گیر بیارم؟خیلی گشتم ولی نبود . اصلا چه طوری باید ریخت روی ایسی؟
    برنامه داخل نرم افزار هست

    طبق آموزش زیر عمل کنید
    Burning the Bootloader on ATMega328 using Arduino UNO as ISP

  6. #6
    Senior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    183
    البته اگر آردوینو ندارید و یک پروگرامر حرفه ای دارید

    داخل خوده این پوشه ها هست بوت لودر ها (البته من که با پروگرامر نتونستم ولی با آموزش بالا شد )

    برید داخل خوده پوشه نرم افزار و ->

    Arduino\hardware\arduino\bootloaders

  7. #7
    Member
    تاریخ عضویت
    Jun 2014
    نوشته ها
    30
    سلام و خسته نباشید. ای سی موجود در فروشگاه برای برد Uno هست . اگر من مدار رو شبیه mini pro ببندم و توی برنامه هم همین برد رو انتخاب کنم بازم جواب میگیرم یا حتما باید توی نرم افزار برد uno رو وصل کنم؟در واقع آیا بوت لودر ای سی ها باهم متفاوت است یا نه؟

  8. #8
    Junior Member
    تاریخ عضویت
    Oct 2014
    نوشته ها
    1
    نقل قول نوشته اصلی توسط mahdi3751 نمایش پست ها
    سلام و خسته نباشید. ای سی موجود در فروشگاه برای برد Uno هست . اگر من مدار رو شبیه mini pro ببندم و توی برنامه هم همین برد رو انتخاب کنم بازم جواب میگیرم یا حتما باید توی نرم افزار برد uno رو وصل کنم؟در واقع آیا بوت لودر ای سی ها باهم متفاوت است یا نه؟

    سلام
    تا انجا که من سرچ کردم برای هر برد arduino یک bootloader مخصوص به خودش داره همراه با set کردن فیوز بیت هاش
    مثلا برای mini pro:
    ################################################## ############

    pro5v328.name=Arduino Pro or Pro Mini (5V, 16 MHz) w/ ATmega328

    pro5v328.upload.protocol=stk500
    pro5v328.upload.maximum_size=30720
    pro5v328.upload.speed=57600

    pro5v328.bootloader.low_fuses=0xFF
    pro5v328.bootloader.high_fuses=0xDA
    pro5v328.bootloader.extended_fuses=0x05
    pro5v328.bootloader.path=atmega
    pro5v328.bootloader.file=ATmegaBOOT_168_atmega328. hex
    pro5v328.bootloader.unlock_bits=0x3F
    pro5v328.bootloader.lock_bits=0x0F

    pro5v328.build.mcu=atmega328p
    pro5v328.build.f_cpu=16000000L
    pro5v328.build.core=arduino

    ################################################## ############
    وفایل ATmegaBOOT_168_atmega328.hex رو از
    https://roboticsclub.org/redmine/pro..._atmega328.hex
    download کن و با یک پروگرامر بریز روی برد فیوز بیت ها هم set کن
    یاعلی

  9. #9
    s.m
    s.m آنلاین نیست.
    Junior Member
    تاریخ عضویت
    Jan 2017
    نوشته ها
    1
    ببخشید من چند تا ATMEGA8 دارم میشه راهنمایی کنین که بتونم بوت لودر رو روش بریزم؟؟؟
