موضوع: ماژول صفحه نمایش ال ای دی ماتریسی max7219

  1. #1
    Junior Member
    تاریخ عضویت
    Jul 2013
    نوشته ها
    13

    ماژول صفحه نمایش ال ای دی ماتریسی max7219

    این محصول، یک ماتریس 8 در 8 از LEDهاست که جهت نمایش یک کاراکتر عددی یا الفبایی بسیار مناسب است و کاربردهای بسیاری، همچون ساخت انواع پنل های نمایشی الکترونیکی دارد. به علاوه، اتصال آن به برد آردوینو بسیار ساده است و تنها به 3 پین برای ارسال داده احتیاج دارد.


    مشخصات:
    • ولتاژ عملیاتی: 4.7 تا 5.3 ولت دی سی
    • ولتاژ معمول: 5 ولت
    • جریان عملیاتی: 320 میلی آمپر
    • حداکثر جریان عملیاتی: 2 آمپر
    • دمای عملیاتی: 0 تا 50 درجه سانتی گراد
    • دمای معمول: 25 درجه سانتی گراد
    • اندازه: 52 در 34 میلی متر


    شماتیک مدار:

    مثال آردوینو:
    کد:
    /*
     # Be Name Khoda!
     # Example code for 8*8 LED Matrix Display
     # Company    : AftabRayaneh
     # Website    : http://shop.aftabrayaneh.com
     # Editor     : Saleh Khademi
     # Date       : 05.09.2013
     # Version    : 1.0

     # Connect DataIn to the pin #12
     # Connect CLK to the pin #11
     # Connect LOAD/CS to the #10
     */

    #include "LedControlMS.h"
    #define NBR_MTX 200
    LedControl lc=LedControl(12,11,10, NBR_MTX);

    // we always wait a bit between updates of the display
    unsigned long delaytime = 300;

    void setup() {
      Serial.begin (9600);
      Serial.println("Setup");
    }

    void loop() {

      for (int i=0; i< NBR_MTX; i++)
      {
        lc.shutdown(i,false);
        // Set the brightness
        lc.setIntensity(i,255);
        // Clear the display
        lc.clearDisplay(i);
      }

      lc.writeString(0,"Hello world!");
      delay(1000);
      lc.clearAll();
    }
    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط e.rasekh : 09-09-2013 در ساعت 12:38 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Dec 2013
    نوشته ها
    21
    سلام مهندسين عزيز
    اين ماژول را راه اندازي كردم. تو محيط atmel studio ورژن 5.
    لينك توضيحات(سورس ميكرو + برنامه ويندوز)
    لایک کردن

  3. #3
    Junior Member
    تاریخ عضویت
    Feb 2015
    محل سکونت
    ایران
    نوشته ها
    2
    ببخشید کتابخونه رو نمیشناسه
    چی کار کنم !؟

  4. #4
    Senior Member
    تاریخ عضویت
    Jan 2015
    محل سکونت
    ایران
    نوشته ها
    238
    سلام

    این لینک را قدم به قدم برید جلو

    Arduino - Libraries
    لایک کردن

  5. #5
    Junior Member
    تاریخ عضویت
    Apr 2015
    نوشته ها
    3
    با سلام.
    کتابخانه LED_controlMS را در آدرس زیر کپی کنید. ( البته بعد از اینکه از حالت فشرده zip خارج کردید)
    \Documents\Arduino\libraries
    ویرایش توسط bisgorji : 06-02-2015 در ساعت 12:46 PM

  6. #6
    Junior Member
    تاریخ عضویت
    Jul 2015
    نوشته ها
    1
    سلام
    اگه بخوایم از 3 تا ماژول استفاده کنیم و متن اسکرول بشه چه تغییراتی باید تو برنامه انجام بدیم ؟

  7. #7
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,991
    دیتاشیت
    max7219
    فایل های پیوست شده فایل های پیوست شده
    لایک کردن

  8. #8
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,991
    اطلاعات تکمیلی
    فایل های پیوست شده فایل های پیوست شده
    لایک کردن

  9. #9
    Junior Member
    تاریخ عضویت
    Jan 2017
    نوشته ها
    1
    دوستان بنده 4عدد مدل fc-16 این ماژول را از سایت خریداری کردم
    وبه صورت زیر به همدیگر متصل کردم

    الان مشکل اینجاس که جهت و ترتیب نمایش در ماتریسها برعکس هستند! مشکل از کجاست؟

  10. #10
    Junior Member
    تاریخ عضویت
    Aug 2015
    نوشته ها
    13
    نقل قول نوشته اصلی توسط am_omid نمایش پست ها

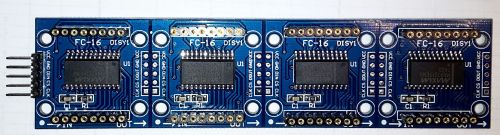

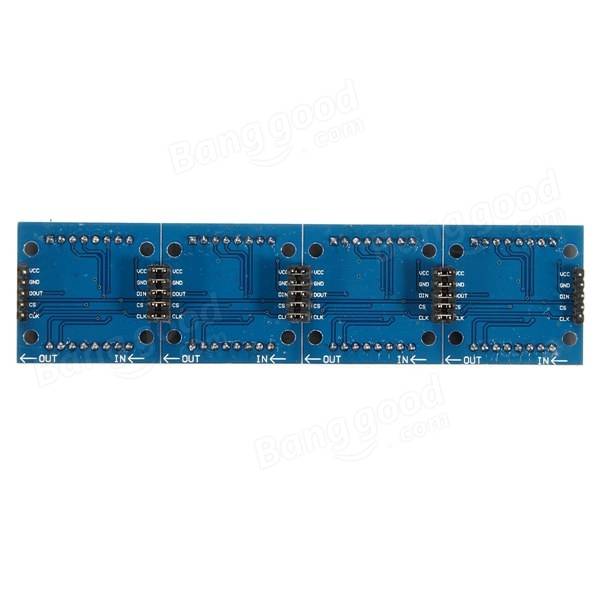

    دوستان بنده 4عدد مدل fc-16 این ماژول را از سایت خریداری کردم
    وبه صورت زیر به همدیگر متصل کردم
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2015-09-18_075500_Max7219.jpg
مشاهده: 41
حجم: 26.2 کیلو بایت
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 5ebe9e5b-84db-4f52-9fc1-002e7151d430.jpg
مشاهده: 35
حجم: 23.4 کیلو بایت

    الان مشکل اینجاس که جهت و ترتیب نمایش در ماتریسها برعکس هستند! مشکل از کجاست؟


    سلام دوستان
    منم همین مشکل رو با این نوع ماژول چهارتایی دارم. فک کنم کتابخونه مخصوص خودش رو لازم داره. اگه دوستان کتابخونش رو دارن محبت کنید ما هم بتونیم راه اندازی کنیم.
    سپاس.
