موضوع: ماژول سون سگمنت 8 رقمی همراه با درایور Max7219

  1. #1
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,995

    ماژول سون سگمنت 8 رقمی همراه با درایور Max7219

    ماژول سون سگمنت 8 رقمی همراه با درایور Max7219

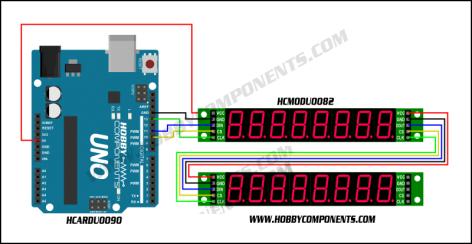

    شماتیک اتصال به آردوینو :


    کتابخانه راه اندازی در فایل ضمیمه قرار داده شده است .
    نمونه کد :
    کد:
    #include <HCMAX7219.h>
    #include "SPI.h"


    /* Set the LOAD (CS) digital pin number*/
    #define LOAD 10

    /* Create an instance of the library */
    HCMAX7219 HCMAX7219(LOAD);




    void setup()
    {
    }


    /* Main program */
    void loop()
    {
      /* Clear the output buffer */
      HCMAX7219.Clear();
      /* Write some text to the output buffer */
      HCMAX7219.print7Seg("HELLO 22",8);
      /* Send the output buffer to the display */
      HCMAX7219.Refresh();

      while(1);


    }
    فایل های پیوست شده فایل های پیوست شده

  2. #2
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    سلام
    ممنون از توضیحات کاملتون
    خواستم ببینم آیا راه اندازی این هم مشابه نمایشگرهای 74hc59 هست ؟
    لایک کردن

  3. #3
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,995
    با توجه به اینکه چیپ درایورشون فرق می کنه کدهاشون فرق می کنه (در اصل کتابخونه ها )
    لایک کردن

  4. #4
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    ممنون
    این آی سی برای راه اندازی همزمان تعداد بیشتری نمایشگر مناسبه
    البته چون مخصوص نمایشگر ساخته شده حتما پایداری بالایی هم داره ....
    لایک کردن

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,995
    دیتاشیت
    max7219
    فایل های پیوست شده فایل های پیوست شده

  6. #6
    Junior Member
    تاریخ عضویت
    May 2016
    نوشته ها
    15
    چطور می تونم پایه های 13 و 11 رو به دلخواه عوض کنم؟

  7. #7
    مدیر ویژه
    تاریخ عضویت
    May 2014
    نوشته ها
    259
    پین پورت spi قابل تعویض بدلخواه نیست
