موضوع: ال ای دی 4 پین رنگی rgb کاتد مشترک

  1. #1
    max
    max آنلاین نیست.
    Member
    تاریخ عضویت
    Jul 2013
    محل سکونت
    iran-shiraz
    نوشته ها
    70

    ال ای دی 4 پین رنگی rgb کاتد مشترک

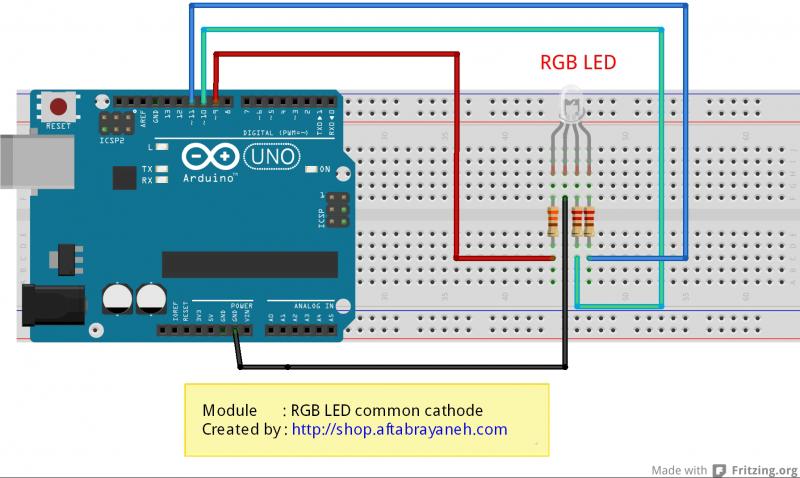

    اين قطعه در حقيقت از 3 عدد led مجزا به رنگهاي قرمز ، سبز و آبي تشكيل شده كه كاتد led ها پس از اتصال به يكديگر ، به عنوان كاتد مشترك (پايه شماره 2 ) در نظر گرفته شده است. پايه شماره 1 مربوط به رنگ قرمز ، پايه شماره 2 كاتد ، پايه شماره 3 مربوط به رنگ سبز و پايه شماره 4 مربوط به رنگ آبي ميباشد.

    مشخصات :
    رنگ قرمز :
    ولتاژ/ولتاز حداکثر : 2 ولت/2.8 ولت
    شدت روشنایی حدود 1800 -3000
    طول موج : 626 نانومتر
    رنگ سبز:
    ولتاژ/ولتاز حداکثر : 3.5 ولت/4 ولت
    شدت روشنایی حدود 3500-6000
    طول موج : 525 نانومتر
    رنگ آبی:
    ولتاژ/ولتاز حداکثر : 3.5 ولت/4.2 ولت
    شدت روشنایی حدود 1300-2500
    طول موج : 470 نانومتر

    برنامه زير هر يك از led ها را به مدت 1 ثانيه روشن ميكند
    کد:
    /*
     #
     # Example code RGB LED
     # Company    : AftabRayaneh
     # Website    : http://shop.aftabrayaneh.com
     # Editor     : mohammad omidvar _max
     # Date       : 08.10.2013
     # Version    : 1.0
    */
    void setup() {
      pinMode(9,OUTPUT);
      pinMode(10,OUTPUT);
      pinMode(11,OUTPUT);
    }

    void loop() {
      digitalWrite(9,HIGH);
      digitalWrite(11,LOW);
      delay(1000);
      digitalWrite(10,HIGH);
      digitalWrite(9,LOW);
      delay(1000);
      digitalWrite(11,HIGH);
      digitalWrite(10,LOW);
      delay(1000);
    }

    برنامه زير با روشن كردن همزمان LEDها و تركيب نور آنها ، انواع رنگها را ايجاد ميكند.
    کد:
    /*
     #
     # Example code for RGB LED
     # Company    : AftabRayaneh
     # Website    : http://shop.aftabrayaneh.com
     # Editor     : mohammad omidvar _max
     # Date       : 08.10.2013
     # Version    : 2.0
    */
    const int red=9;
    const int green=10;
    const int blue=11;

    int time=1000;

    void setup() {
      pinMode(red,OUTPUT);
      pinMode(green,OUTPUT);
      pinMode(blue,OUTPUT);
    }

    void loop() {
      digitalWrite(red,HIGH);  //red
      delay(time);
      digitalWrite(green,HIGH);  //yellow
       delay(time);
       digitalWrite(red,LOW);  //green
       delay(time);
      digitalWrite(blue,HIGH);  //cyan
      delay(time);
      digitalWrite(green,LOW);  //blue
      delay(time);
      digitalWrite(red,HIGH);  //magenta
      delay(time);
      digitalWrite(green,HIGH);  //white
      delay(time);
      digitalWrite(blue,LOW);  //reset
      digitalWrite(green,LOW);
      digitalWrite(red,LOW);
      delay(time);
    }




    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط max : 10-16-2013 در ساعت 10:25 AM
    لایک کردن

  2. #2
    Junior Member
    تاریخ عضویت
    Jul 2017
    نوشته ها
    5
    سلام . رنگ سبز برای من روش نمیشه؟

  3. #3
    Junior Member
    تاریخ عضویت
    Aug 2017
    نوشته ها
    1
    این led چند آمپره؟
