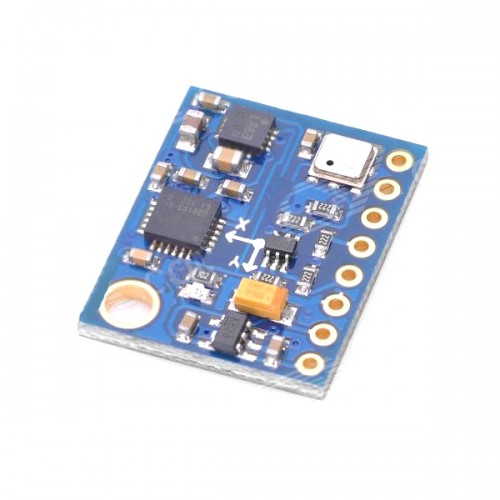

ماژول imu ده درجه آزادی و نه محور gy-87 - سنسور mpu6050 hmc5883l bmp180

[batking]

سلام دوستان
لطفا به من فوق مبتدي كمك كنيد
من يه برد Arduino UNO R3 دارم. يه ماژول ADXL345 GY-291 دارم. ميخوام اطلاعات ماژول رو فقط روي سريال مانيتور ببينم.
هركسي ميتونه نحوه اتصال مدار به ماژول و يه قطعه كد مثال به من بده.
با تشكر

[magmagmary]

این مدلی باید سرچ کنی:
https://www.google.com/search?biw=13...gy-291+arduino

[saeidfar]

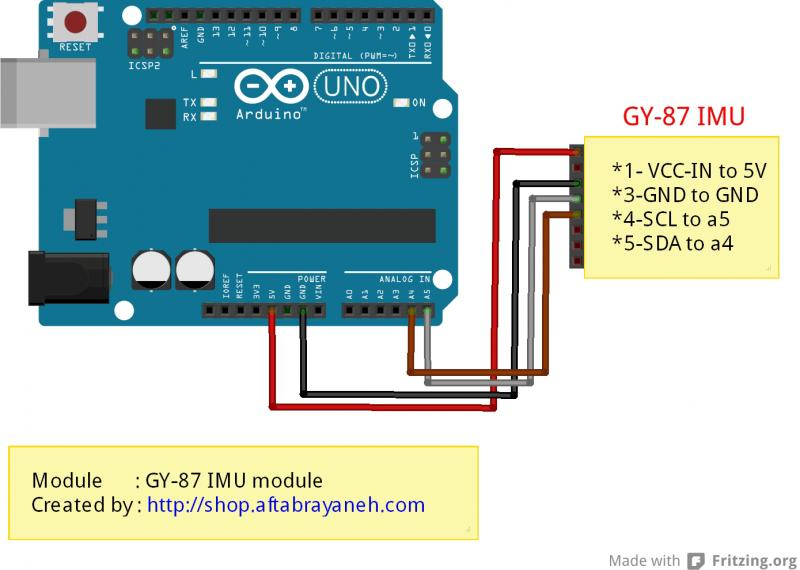

میشه کمک کنید برای اتصال این ماژول به اردوینو مگا چطوری باید عمل کرد.
کدها اصلن جواب نمی دن!
توی پورت سریال هیچی نشون نمیده

[shobeir90]

احیانا sda و scl اشتباه وصل نکردید؟
میشه از نحوه اتصالتون عکس بذارید؟

[magmagmary]

میشه کمک کنید برای اتصال این ماژول به اردوینو مگا چطوری باید عمل کرد.
کدها اصلن جواب نمی دن!
توی پورت سریال هیچی نشون نمیده

ارتباط i2cپین های معینی داره توی آردوینو مگا :


رفرنس:How to connect ArduCAM shield to MEGA 2560 | Arduino Based Camera

و یه نکته دیگه هم وجود داره
باید بادریت ارتباط سریال در کد و در کنسول یکسان باشه
مثلا هر دو 9600 باشن

[saeidfar]

اتصال ها همونطوره که فرمودین . سرعت بادریت هم چک کردم یکیه کد رو که کپی میکنم تو پست اول هیچ جوابی نمیده! هیچی تو سریال نشون نمیده
البته با کد i2c scanner اینها رو نشون میده!
Scanning...
I2C device found at address 0x1E !
I2C device found at address 0x53 !
I2C device found at address 0x69 !
I2C device found at address 0x77 !
done
البته کد BMP رو ازپست GY-80 کپی کردم جواب داد!
(#define BMP085_ADDRESS 0x77 // I2C address of BMP085)
ولی بقیه جواب نمیدن!!

[magmagmary]

اتصال ها همونطوره که فرمودین . سرعت بادریت هم چک کردم یکیه کد رو که کپی میکنم تو پست اول هیچ جوابی نمیده! هیچی تو سریال نشون نمیده
البته با کد i2c scanner اینها رو نشون میده!
Scanning...
I2C device found at address 0x1E !
I2C device found at address 0x53 !
I2C device found at address 0x69 !
I2C device found at address 0x77 !
done
البته کد BMP رو ازپست GY-80 کپی کردم جواب داد!
(#define BMP085_ADDRESS 0x77 // I2C address of BMP085)
ولی بقیه جواب نمیدن!!

چک کنید ادرس i2c ای که تو کد GY-80 تنظیم شده چیه که داره باهاش جواب میده .
به احتمال زیاد شماره ادرس i2c مشکل داره

[saeidfar]

#define BMP085_ADDRESS 0x77 // I2C address of BMP085
اینو تعریف کردم توی برنامه قبل از stup
ادرس 0x77 دیگه.
اگه جای دیگه رو باید نگاه کنم بفرمایید

[saeidfar]

ببخشید یه توضیح کوچیکی درباره کد فایل پیوست میشه بدین.
ممنون

[magmagmary]

#define BMP085_ADDRESS 0x77 // I2C address of BMP085
اینو تعریف کردم توی برنامه قبل از stup
ادرس 0x77 دیگه.
اگه جای دیگه رو باید نگاه کنم بفرمایید

خب حالا همین0x77 رو بردارید به تو کد اولتون که کار نمی کنه جای آدرس i2c ای که اون داره استفاده می کنه بزارید.
