    Lightbulb ماژول بلوتوث سریال - Serial Bluetooth HC-06

    ماژول بلوتوث سریال - Serial Bluetooth HC-06
    ماژول بلوتوث سریال برای تبدیل پورت سریال به بلوتوث بکار می رود.این ماژول دارای دو مد است Master و Slave وظیفه اصلی بلوتوث سریال جایگزینی پورت سریال است مانند دو MCU که می خواهند با یکدیگر ارتباط برقرار کنند. یکی به صورت بلوتوث Master و دیگری بصورت Slave متصل می شوند.اتصال آنها باعث تشکیل یک زوج ارتباطی می شود. این ارتباط بلوتوث معادل نظیر اتصال پورت سریال شامل سیگنالهای RXD و TXD است.
    نکته:ماژول HC-06 توسط کارخانه به عنوان Master یا Slave تعریف می شود و بعد از آن امکان تغییر نوع مد ماژول نمی باشد و بر خلاف این ماژول ،در مدل های HC-09 و HC-07 با یک دستور AT امکان تغییر مد Master یا Slave وجود دارد.با استفاده از این ماژول می توانید توسط آردینو با کامپیوتر خود آرتباط بصورت سریال برقرار کنید.

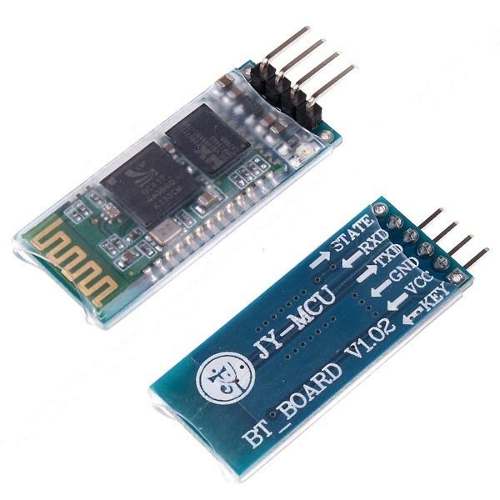

    bluetooth-modulo-serial-microcontrolador-pic

    مشخصات
    ارتباط از طریق UART
    تغذیه: 3-4.2V
    دارای نشانگر LED

    مثال
    برنامه زیر دیتا مورد نظر را از طریق ماژول به کامپیوتر می فرستد.که در serial Monitor قایل مشاهده است.

    hc-06_bb.jpg]

    کد:
    int cnt = 0; // Counter void setup() { Serial.begin(9600); // Initialization } void loop() { cnt++; Serial.print("Hello BB from Arduino! Counter:"); // print message Serial.println(cnt); // print counter delay(1000); // wait 1 sec }
    مرجع:
    Arduino and Bluetooth

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 10-30-2013 در ساعت 04:42 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Jan 2014
    نوشته ها
    23
    با عرض سلام؛ میشه بگید جه جوری میتوانیم Pin code رو عوض کنیم؟
    en/HC-06 - Wiki: MikroKopter.de
    لایک کردن

  3. #3
    Junior Member
    تاریخ عضویت
    Jan 2014
    نوشته ها
    23
    پیدا کردم اش. با این دستور AT+PINxxxx عوض میشه. به عنوان مثال: AT+PIN1993
    منبع: [Part] HC-06 Bluetooth to serial adapter - Tiny Labs - Electronic Projects - µC - FPGA - Software

  4. #4
    Junior Member
    تاریخ عضویت
    Jan 2014
    نوشته ها
    23

  5. #5
    Junior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    1
    با سلام - همونطور که گفتید مستر و Slave هستند - بایستی از ماژول دو عدد تهیه شود؟ امکان استفاده از بلوتوس دیگری به عنوان جایگزین نیست؟

  6. #6
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    نقل قول نوشته اصلی توسط ahrovan نمایش پست ها
    با سلام - همونطور که گفتید مستر و Slave هستند - بایستی از ماژول دو عدد تهیه شود؟ امکان استفاده از بلوتوس دیگری به عنوان جایگزین نیست؟
    سلام
    سری ها زوج قابلیت master & Slave ندارن ...
    لایک کردن

  7. #7
    Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    80
    میشه توضیحی بدین که چطور با بلوتوث نوت بوک یا وسیله دیگه میشه به این ماژول وصل شد؟
    لایک کردن

  8. #8
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,993
    سلام

    کافیه بلوتوث با دستگاه شما اعم از لپتاپ و تلفن همراه pair بشه .

    ارسال داده این ماژول بلوتوث توسط سریال انجام میشه

    روی تلفن های همراه نرم افزارهای خاصی داره که میتونید پیدا کنید

    و برای کامپیوتر هم نرم افزارهایی که اطلاعات پورت com را نشون میدن .

    اگر متوجه نشدید بفرمایید بیشتر توضیح میدم همراه با نرم افزار ها و لینکشون
    لایک کردن

  9. #9
    Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    80
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    سلام

    کافیه بلوتوث با دستگاه شما اعم از لپتاپ و تلفن همراه pair بشه .

    ارسال داده این ماژول بلوتوث توسط سریال انجام میشه

    روی تلفن های همراه نرم افزارهای خاصی داره که میتونید پیدا کنید

    و برای کامپیوتر هم نرم افزارهایی که اطلاعات پورت com را نشون میدن .

    اگر متوجه نشدید بفرمایید بیشتر توضیح میدم همراه با نرم افزار ها و لینکشون

    محبت میکنین توضیح بیشتر بدین..من میخوام یه برنامه تو کامپیوتر با موبایل بنویسم که با آردوینوم متصل شه دو طرفه انتقال انجام شه..قطعا یکی از این ماژولهابرای کارم میخوام دیگه وگرنه که با rf معمولی فرقی نمیکنه!

  10. #10
    Senior Member
    تاریخ عضویت
    Jan 2015
    محل سکونت
    ایران
    نوشته ها
    238
    سلام

    با چه نرم افزاری توی کامپیوتر کار میکنید؟
