موضوع: ماژول بیسیم 3DR Radio Telemetry Kit - 433 Mhz

  1. #1
    Senior Member
    تاریخ عضویت
    Mar 2013
    محل سکونت
    Iran
    نوشته ها
    138

    Lightbulb ماژول بیسیم 3DR Radio Telemetry Kit - 433 Mhz

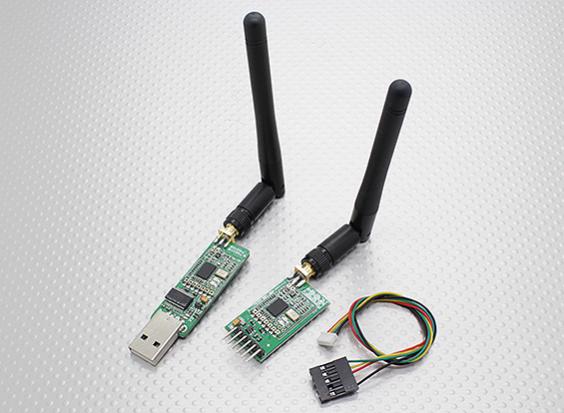

    ماژول 3DR Radio Telemetry Kit - 433 Mhz
    ماژول های رادیویی کاربرد گسترده ای در سیستم های کنترلی بیسیم ، واکی تاکی ها و در ساخت روبات دارند.سیستم تلمتری 3DRبه عنوان یک سیستم Open Source جایگزین ماژول Xbee است. قیمت پایین, محدوده برد زیاد حدود 1.6 کیلومتر و عملکرد برتر نسبت به ماژول رادیویی Xbee از خصوصیات این ماژول است. این سیستم یک ارتباط کاملا دو طرفه با استفاده از ماژول HopeRF's HM-TRP و فرمور (open source (firmware ایجاد می کند. تنظیمات فرمور (firmware) از طریق تنظیم کننده 3DR Radio و دستورات AT امکان پذیر است. شما با استفاده از این ماژول می توانید توسط آردینو با کامپیوتر و یا با برد آردینو دیگر خود بصورت بیسیم از طریق ارتباط سریال دیتا مبادله کنید.


    مشخصات و ویژگی های سخت افزاری
    اندازه بسیار کوچک
    وزن کم
    حساسیت دریافت کننده تا 121dbm
    قدرت انتقال تا 20dbm )100mw)
    دیوتی سایکل قابل تنظیم
    تصحیح کننده داخلی خطای کد
    قابل استفاده با آمپلیفایر دو طرفه برای محدوده برد بیشتر
    نرخ انتقال دیتا در هوا تا 250kbps
    فریمور (open source (firmware

    مثال ساده
    ارتباط دو برد آردوینو با استفاده از ماژول
    فرستنده آردوینو Leonardo
    کد:
    int i = 0; void setup () { Serial1.begin (57600); } void loop () { Serial1.println (i); i + +; delay (1000); }
    دریافت کننده برد آردینو Mega و نمایش بر روی LCD
    کد:
    # include LiquidCrystal lcd (12, 11, 5, 4, 3, 2); int i = 0; char string [24]; byte counter = 0; int value = 0; void setup () { lcd.begin (16, 2); lcd. print ("hello, world!"); Serial1.begin (57600); Serial.begin (57600); } void loop () { if (Serial1.available ()) { memset (string, 0, sizeof (string)); while (Serial1.available () > 0) { delay (5); string [count] = Serial1.read (); counter + +; } value = atoi (string); counter = 0; Serial. print (i); Serial. print (""); Serial.println (string); lcd.setCursor (0.1); lcd. print (i); lcd. print (""); lcd. print (value); i + +; } }
    مرجع:
    Using the arduino serial port | Álvaro López
    3DR Radio Telemetry Kit - 433 Mhz (Europe) - 3DRobotics Inc

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 10-30-2013 در ساعت 04:30 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Apr 2013
    نوشته ها
    8
    سلام
    درایورش با ویندوز 8 و 7 مشکلی نداره ؟
    منظورم بخش usb هست
    پورت مجازی سریال میسازه ؟

  3. #3
    Junior Member
    تاریخ عضویت
    Apr 2013
    نوشته ها
    8
    اینم لینک دانلود درایور های سیستم عامل های مختلف
    Virtual COM Port Drivers

  4. #4
    Member
    تاریخ عضویت
    Apr 2014
    محل سکونت
    ایران
    نوشته ها
    40
    سلام، طبق نمونه کدی که شما گفتید، باید هر دو ماژول از طریق tll به بردهای آردینو وصل بشه! ولی وقتی که یکی از ماژول ها usb هست، اینو چطور به برد آردینو وصل کنیم؟

  5. #5
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    سلام
    این تلمتری برای برد های apm هست ، اگر برای برد آردوینو می خواین از apc220 استفاده کنید.

  6. #6
    Junior Member
    تاریخ عضویت
    Dec 2013
    نوشته ها
    13
    برای تغییر تنظیمات این ماژول می تونید از برنامه ضمیمه شده استفاده کنید. با این نرم افزار میتونید سرعت تبادل ارتباطات، توان مصرفی و id ماژول رو تنظیم کنید.
    فایل های پیوست شده فایل های پیوست شده

  7. #7
    Member
    تاریخ عضویت
    Feb 2016
    نوشته ها
    36
    توی فضای باز بدون مانع تا 500 متر بیشتر جواب نداد در حالت تنظیمات روی بیشترین توان . اگه برای مسافت های ذکر شده در معرفی محصول بخواهیم برسیم ،اگه تنظیماتش رو کسی بلده لطفا بگه روی اون تنظیمات ست کنیم.
    در ضمن اطلاعات بصورت متن ردوبدل میشه
    البته من سیم های پورتش جدا کردم 2 سیم تغذیه ش رو از 5 ولت اردوینو گرفتم و 2 سیم دیگش رو به txو rx ول کردم براحتی جواب داد.
    ممنون
    ویرایش توسط saeidfar : 11-12-2016 در ساعت 09:30 PM

  8. #8
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    یه چیز برام سواله اونم اینکه اگر بجای آنتن 4 دسی بل خودش از آنتن 8 دسی بل استفاده کنیم بردش افزایش پیدا نمی کنه ؟
    ازین منظورمه:
    آنتن وایفای SMA دو باند 2.4G / 5.8G نری با گین 8DB
    آنتن وایفای SMA دو باند 2.4G / 5.8G مادگی با گین 8DB

    اگه نه که 8 دسی بل بودنش چه خاصیتی باید داشته باشه ؟

  9. #9
    Junior Member
    تاریخ عضویت
    Jul 2015
    نوشته ها
    2
    از سمت گیرنده هم بخوایم یک دیتایی را به سمت گیرنده ارسال کنبم چیکار باید کنیم کد بالا گه فقط یک ارتباط یک طرفه را برقرار میکنه

  10. #10
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,992
    نقل قول نوشته اصلی توسط akbar_online نمایش پست ها
    از سمت گیرنده هم بخوایم یک دیتایی را به سمت گیرنده ارسال کنبم چیکار باید کنیم کد بالا گه فقط یک ارتباط یک طرفه را برقرار میکنه

    بسته به سخت افزارتون کافیه کد سمت گیرنده رو هم مطابق با فرستنده کنید.
    یعنی چون ارتباط سریاله serial.print کنید.
