موضوع: ماژول سوئیچ مغناطیسی Magnetic Reed Sensor

  1. #1
    Senior Member
    تاریخ عضویت
    Mar 2013
    محل سکونت
    Iran
    نوشته ها
    138

    Lightbulb ماژول سوئیچ مغناطیسی Magnetic Reed Sensor

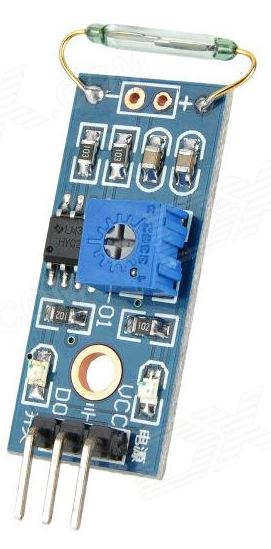

    ماژول سوئیچ مغناطیسی Magnetic Reed Sensor
    این ماژول یک سویچ شیشه ای مغناطیسی و مکانیکی است که وقتی در میدان مغناطیسی قوی قرار می گیرد فعال شده و پین دیجیتال آن low می شود. مغناطیس reed داخل یک کپسول شیشه ای قرار دارد. با اتصال این ماژول به آردوینو خود می توانید میدان های مغناطیسی را شناسایی کنید و از آن در روبات خود استفاده نمایید.


    مشخصات
    سویچ باز reed
    خروجی مقایسه کننده ،سیگنال واضح، قابلیت تحریک قوی
    دارای مقایسه کننده LM393
    خروجی دیجیتال با فرمت 0 و 1
    ولتاژ 3.3V تا 12V
    راه اندازی آسان

    کاربردها
    دستگاه های فتوکپی ، ماشین های ظرف شویی ،یخچالها ،دوربین ها،رله های الکترومغناطیسی و......

    مثال ساده
    در این مثال در صورت نزدیکی میدان مغناطیسی به ماژول پین 2 آردینو low می شود.


    کد:
    const int switchPin = 2; // // Reed switch to digital pin 2 void setup() { pinMode(switchPin, INPUT); // switchPin is an input digitalWrite(switchPin, HIGH); // Activate internal pullup resistor Serial.begin(9600); } void loop() { Serial.println(digitalRead(switchPin)); // Display current value delay(200); }
    مرجع:
    Reed Switch Sensor Module for Arduino (Works with Official Arduino Boards) - Free Shipping - DealExtreme
    Reed Switch Arduino Demo | learn.parallax.com

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 10-30-2013 در ساعت 04:29 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Aug 2013
    نوشته ها
    14
    سلام
    یک سوال
    آیا با این سنسور هم می توان خود میدان را اندازه گیری کرد؟
