موضوع: ماژول اسکنر بارکد lv4 ccd دارای سرعت 100 اسکن در ثانیه

  1. #1
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064

    ماژول اسکنر بارکد lv4 ccd دارای سرعت 100 اسکن در ثانیه

    ماژول اسکنر بارکد LV4 CCD دارای سرعت 100 اسکن در ثانیه


    ارتباط این ماژول به صورت RS232 می باشد. برای اتصال این ماژول به کامپیوتر از طریق پورت USB میتوان از تبدیل زیر استفاده نمود :
    مبدل چند کاره USB / TTL / RS232 / RS485

    این تبدیل قابلیت تبدیل RS232 به USB می باشد.
    برای استفاده از آن باید وضعیت کلیدها به صورت زیر باشد:
    کلید 1 : on
    کلید 2 : off

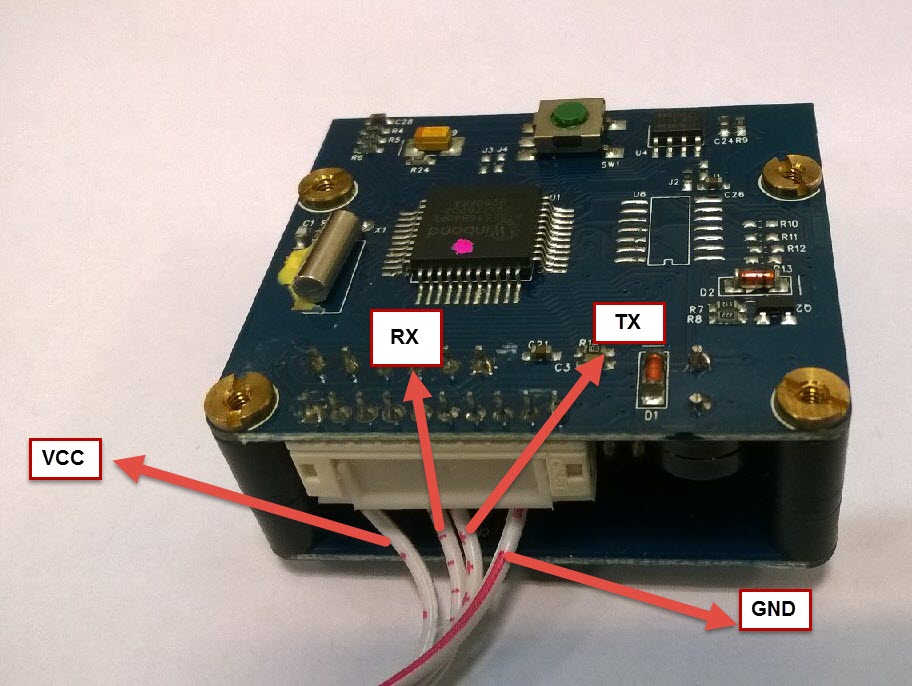

    ترتیب پین های ماژول بارکد اسکنر به صورت زیر می باشد:
    VCC RX TX GND

    پین VCC پینی از ماژول است که نزدیک به کنار (لبه ) برد می باشد ، سایر پین ها مطابق بالا متصل می شود.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160809_113821.jpg
مشاهده: 554
حجم: 94.9 کیلو بایت


    به محض پاور دادن به ماژول بازر ماژول چند بیپ پشت سر هم خواهم زد که نشان از اتصال درست VCC و GND دارد.

    برای اتصال دو پین دیگر ماژول بارکد اسکنر به تبدیل باید از پینهای 232T و 232R استفاده نمود. اتصال پین ها به صورت ضربه دری می باشد.
    ویرایش توسط magmagmary : 08-09-2016 در ساعت 07:20 AM

  2. #2
    Junior Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    9

    سیم بندی اشتباه است

    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    ماژول اسکنر بارکد LV4 CCD دارای سرعت 100 اسکن در ثانیه


    ارتباط این ماژول به صورت RS232 می باشد. برای اتصال این ماژول به کامپیوتر از طریق پورت USB میتوان از تبدیل زیر استفاده نمود :
    مبدل چند کاره USB / TTL / RS232 / RS485

    این تبدیل قابلیت تبدیل RS232 به USB می باشد.
    برای استفاده از آن باید وضعیت کلیدها به صورت زیر باشد:
    کلید 1 : on
    کلید 2 : off

    ترتیب پین های ماژول بارکد اسکنر به صورت زیر می باشد:
    VCC RX TX GND

    پین VCC پینی از ماژول است که نزدیک به کنار (لبه ) برد می باشد ، سایر پین ها مطابق بالا متصل می شود.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160809_113821.jpg
مشاهده: 554
حجم: 94.9 کیلو بایت


    به محض پاور دادن به ماژول بازر ماژول چند بیپ پشت سر هم خواهم زد که نشان از اتصال درست VCC و GND دارد.

    برای اتصال دو پین دیگر ماژول بارکد اسکنر به تبدیل باید از پینهای 232T و 232R استفاده نمود. اتصال پین ها به صورت ضربه دری می باشد.

    با سلام نوع سیم بندی که گذاشتید اشتباه است .جای vcc , gnd را برعکس نوشتید خواهشا دقت کنید.
    در ضمن ما که الان دو ساعت هر نوع بار کدی را بش می دهیم اطلاعات را می خواند ولی با حروف عجیب و غریب نشون می ده با هر باود ریتی هم تست کردم جواب نداد اگه امکان داره یه نمونه کد آردینو برامون بزارید به همراه یه بارکد از نوعی که این ماژول می تونه بخونه فکر کنم ماژول خراب باشه!!!!!!!!!!!!!!!

  3. #3
    Junior Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    9
    البنه سوکت را در ماژولی که برا من ارسال کردید برعکس گداشتید یعنی اون سیمی که علامت نقطه روش داره که نقطه ها از هم فاصله دارند در شکل بالا به عنوان vcc هست ولی جون سوکت را در ماژول ارسالی برای من برعکس جا زدید این سیم افتاده اون طرف ماژول

    و باعث می شه مخاطب جای vcc , gnd را اگه صرفا از روی شکل سیم ها بخواهد وصل کند دچار اشتباه بشه
    ا
    لایک کردن

  4. #4
    Junior Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    9
    مهم مهم مهم

    دقت کنید پایه ها را از روی شکل سیم ها انتخاب نکنید چون اگر سوکت را برعکس شکل بالا جا بزنید جای vcc , gnd عوض می شه

    ترتیب پایه ها دقیقا مانند تصویر بالا هست
    لایک کردن

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط bluesky نمایش پست ها
    مهم مهم مهم

    دقت کنید پایه ها را از روی شکل سیم ها انتخاب نکنید چون اگر سوکت را برعکس شکل بالا جا بزنید جای vcc , gnd عوض می شه

    ترتیب پایه ها دقیقا مانند تصویر بالا هست

    استرس وارد می کنید به ادم
    به خاطر همین از اون طرف سیم تو شکل نشون ندادم
    باید بر اساس پین های روی خود ماژول اتصالات رو انجام بدید

  6. #6
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط bluesky نمایش پست ها
    با سلام نوع سیم بندی که گذاشتید اشتباه است .جای vcc , gnd را برعکس نوشتید خواهشا دقت کنید.
    در ضمن ما که الان دو ساعت هر نوع بار کدی را بش می دهیم اطلاعات را می خواند ولی با حروف عجیب و غریب نشون می ده با هر باود ریتی هم تست کردم جواب نداد اگه امکان داره یه نمونه کد آردینو برامون بزارید به همراه یه بارکد از نوعی که این ماژول می تونه بخونه فکر کنم ماژول خراب باشه!!!!!!!!!!!!!!!

    همه ماژول ها تست شده بعد ارسال شده
    برای این که بتونید استفاده کنید تاکید می کنم پروتکل rs232 هست TTL نیست.
    بنابراین باید از یکی از تبدیل های RS232 به USB استفاده کنید.
    بادریت هم روی 9600 رمن جواب گرفتم.

  7. #7
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    فایل های جدید برای اسکنر
    فایل های پیوست شده فایل های پیوست شده

  8. #8
    Junior Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    9
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    فایل های جدید برای اسکنر
    با سلام
    من می خواهم از طریق سریال آردینو اطلاعات را دریافت کتم نه از طریق کامپیوتر که از تبدیل usb استفاده کنم.
    اگه بخواهم rx , tx ماژول را به rx, tx آرینو وصل کنم باید چه کار کنم.الان باید چه واسطی قرار بدم
    من rx , tx ماژول را مستقیم به rx , tx آردینو زدم اطلاعات را می خونه ولی با حروف عجیب نشون می ده
    متوجه هستم که ارتباط rs232 هست و نه ttl ,برای اینکه ارتباز ttl داشته باشم مستقیم با آردینو باید چه کار کنم؟؟؟

  9. #9
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط bluesky نمایش پست ها
    با سلام
    من می خواهم از طریق سریال آردینو اطلاعات را دریافت کتم نه از طریق کامپیوتر که از تبدیل usb استفاده کنم.
    اگه بخواهم rx , tx ماژول را به rx, tx آرینو وصل کنم باید چه کار کنم.الان باید چه واسطی قرار بدم
    من rx , tx ماژول را مستقیم به rx , tx آردینو زدم اطلاعات را می خونه ولی با حروف عجیب نشون می ده
    متوجه هستم که ارتباط rs232 هست و نه ttl ,برای اینکه ارتباز ttl داشته باشم مستقیم با آردینو باید چه کار کنم؟؟؟
    باید از یه چیپ max232 استفاده کنی تا بتونه RS232 رو بکنه TTL
    لایک کردن

  10. #10
    Junior Member
    تاریخ عضویت
    Apr 2016
    نوشته ها
    27
    با سلام.من این محصول رو با مبدل از شما خریدم.بارکد رو اصلا نمیخونه.چندین مدل تست کردم.وقتی بارکد جلوس قرار میدم چشمک نمیزنه و نور ثابت میشه اما اطلاعات خونده نمیشه.ممنون میشم راهنمایی کنید
    اینم تصاویر
    تصاویر کوچک شده (Thumbnails) پیوست شده تصاویر کوچک شده (Thumbnails) پیوست شده dsc_0059.jpg   dsc_0060.jpg
    ویرایش توسط akbarg64 : 11-07-2016 در ساعت 05:13 PM
