موضوع: برد توسعه Xilinx FPGA SPARTAN6 XC6SLX9

  1. #1
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064

    برد توسعه Xilinx FPGA SPARTAN6 XC6SLX9

    برد توسعه Xilinx FPGA SPARTAN6 XC6SLX9

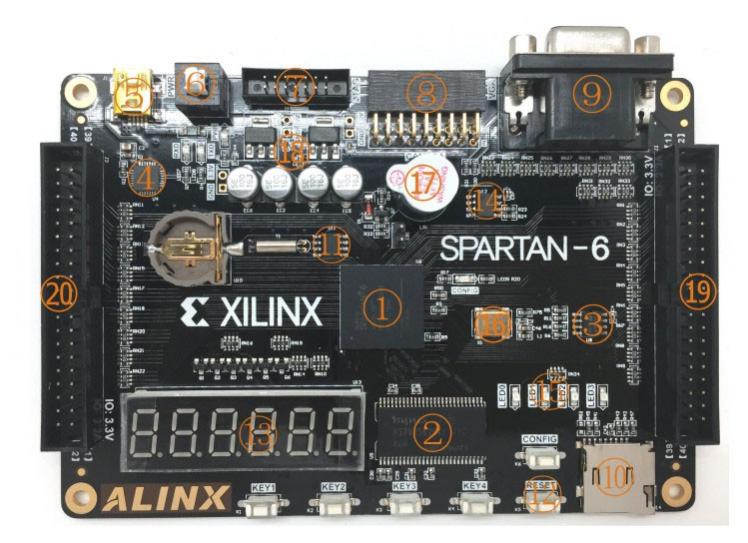

    نام: HTB11WA9JFXXXXbTXVXXq6xXFXXXu.jpg نمایش: 355 اندازه: 68.5 کیلو بایت

    256Mbit SDRAM 2 Xilinx XC6SLX9 1
    USB to UART cp2102 4 FLASH 16Mbit 3
    Power Switch 6 USB/USB Power 5
    Camera Port 8 JTAG Port 7
    SD card 10 VGA Port 9
    Reset and 4 User Buttons 12 RTC DS1302 11
    EEPROM 24LC04 14 6-digit LED Display 13
    50Mhz System Clock 16 4 User LEDs 15
    Power Circuit 18 Buzzer 17
    40PIN Expansion Port 20 40PIN Expansion Port 19
    ویرایش توسط magmagmary : 09-24-2016 در ساعت 10:40 AM
    لایک کردن

  2. #2
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نام: 56c3dc2b78227.jpg نمایش: 325 اندازه: 81.9 کیلو بایت

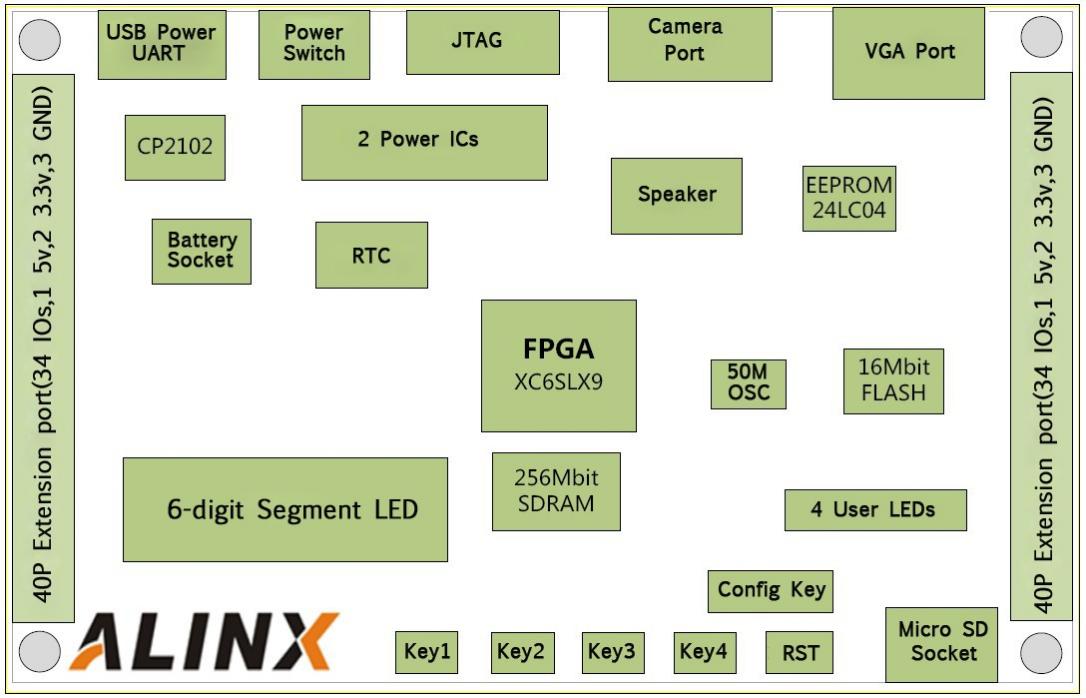

    Following is more detailed information about the blocks in Figure 1:
    FPGA
    --Xilinx Spartan-6 XC6SLX9 FPGA
    JTAG Port
    --On-board JTAG Port for programming
    SDRAM
    --256Mbit SDRAM
    SPI Flash memory
    --64Mbit SPI FLASH
    Camera Port
    --Supports 5000000 pixels OV5640 module
    Pushbutton switches
    --4 User Keys
    --Normally high; generates one active-low pulse when the switch is pressed
    General User Interfaces
    --4 User LEDs
    --6-digit 7-segment displays
    --Buzzer
    System Clock inputs
    --50MHz oscillator
    RTC Module
    --Comes with a CR1220 battery socket
    External Eeprom
    --Comes with a 24LC04;
    VGA output
    --Uses a 16-bit resistor-network DAC under RGB65536 Mode
    --With 15-pin high-density D-sub connector
    Voltage Regulator Circuit
    --Provides 1.2V,5V and 3.3V for system power supply
    Micro SD
    --Equips a Micro SD card holder.
    On-board USB to TTL/RS232 Module
    --Use cp2102 for USB-TTL/RS232 Converting (Without DB-9 serial connector)
    40-PIN Expansion Headers
    --Two Channels 40-PIN Expansion Headers Spartan-6 I/O pins, as well as 3 power and ground lines, are brought out to the 40-pin expansion connectors. You can install 4.3”TFT module and AD/DA module by our company on this two expansion headers.
    ویرایش توسط magmagmary : 09-24-2016 در ساعت 10:39 AM
    لایک کردن

  3. #3
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نمونه برنامه های موجود برای برد توسعه :

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: HTB1jX1RKVXXXXXQapXXq6xXFXXXG.jpg
مشاهده: 386
حجم: 69.0 کیلو بایت


    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: HTB1KUu4KVXXXXXoXVXXq6xXFXXXF.jpg
مشاهده: 352
حجم: 94.6 کیلو بایت
    لایک کردن

  4. #4
    Junior Member
    تاریخ عضویت
    Oct 2016
    نوشته ها
    1
    سلام

    این برنامه های نمونه تو سی دی همراه برد وجود داره؟

    اگر نه
    لطفا لینک دانلود انها رو فراهم کنید

    ممنون

  5. #5
    مدیر ویژه
    تاریخ عضویت
    Mar 2014
    نوشته ها
    586
    فروشنده اش چنین عنوان کرده کالا رو :
    XILINX FPGA development board learning board SPARTAN6 XC6SLX9 student version
    همیشه وقتی اسم از development board میاد یا یه سی دی آموزشی همراهشه یا نهایتا فایل برای دانلود میدن.
    گمونم سی دی تو بسته اش هست
    لایک کردن

  6. #6
    Junior Member
    تاریخ عضویت
    Apr 2015
    محل سکونت
    Iran
    نوشته ها
    2
    سلام من این برد رو از سایت خریدم! متاسفانه نه سی دی وجود داشت و نه اطلاعات قابل دانلود!
    با شرکت سازنده تماس گرفتم و گفت من به کسایی که مستقیم از من خرید میکنند دیتا هارو میدم پس دیتا ها ۱۰۰٪ در اختیار آفتاب رایانه هست.
    الان من هیچ استفاده ای از این برد نمیتونم بکنم تا زمانی که دیتا های مربوط بهش رو نداشته باشم!
    لطفا هرچه سریع تر برای فراهم کردنشون اقدام کنید!!!!!

  7. #7
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط mhmmdshirazi نمایش پست ها
    سلام من این برد رو از سایت خریدم! متاسفانه نه سی دی وجود داشت و نه اطلاعات قابل دانلود!
    با شرکت سازنده تماس گرفتم و گفت من به کسایی که مستقیم از من خرید میکنند دیتا هارو میدم پس دیتا ها ۱۰۰٪ در اختیار آفتاب رایانه هست.
    الان من هیچ استفاده ای از این برد نمیتونم بکنم تا زمانی که دیتا های مربوط بهش رو نداشته باشم!
    لطفا هرچه سریع تر برای فراهم کردنشون اقدام کنید!!!!!
    دوتا لینک بهتون میدم تو سایتش رجیستر کنید و فایلش رو دانلود کنید :
    http://pan.baidu.com/s/1o8dbPI6
    پسورد : 1et0


    *************************************
    http://pan.baidu.com/s/1gdvmy4r
    پسورد : rrfq

  8. #8
    Junior Member
    تاریخ عضویت
    Dec 2014
    نوشته ها
    2
    سلام .وقت بخیر این دوتا لینکی که گذاشتید هر کاری کردیم رجستر نمی کنه .به شماره ایران ایمیلی ارسال نمی کنه که رجستر بشه . اگه می تونید خودتون دانلود کنید و روی یه سرور اپلود کنید برای دانلود یا dvd همراه برد بدید. ممنون .

  9. #9
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط sad_173 نمایش پست ها
    سلام .وقت بخیر این دوتا لینکی که گذاشتید هر کاری کردیم رجستر نمی کنه .به شماره ایران ایمیلی ارسال نمی کنه که رجستر بشه . اگه می تونید خودتون دانلود کنید و روی یه سرور اپلود کنید برای دانلود یا dvd همراه برد بدید. ممنون .
    تلاشمون رو می کنیم این اتفاق بیفته اما نمیتونم بهتون قول بدم
    شما زمان های مختلف برای رجیستر کردن تلاش کنید بعضی وقت ها سرورشون دچار مشکل میشه .

  10. #10
    Junior Member
    تاریخ عضویت
    Dec 2014
    نوشته ها
    2
    حتما بنده و دوستانم تلاش می کنیم. در صورت موفقیت حتما اطلاع می دیم. شما نیز از کانال های که دارید استفاده کنید که ان شاءا... مشکل مرتفع بشه و فروش این برد نیز بالاتر بره. چون تو ایران برد خارجی با مثال خیلی کمه. ممنون از زحماتتون .
