    Lightbulb ماژول دماسنج غیر تماسی - سنسور حرارت مادون قرمز mlx90614

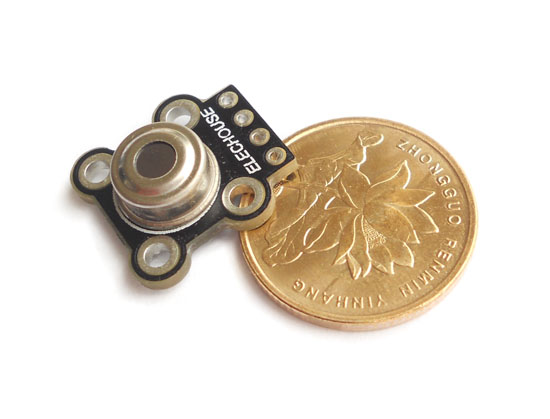

    ماژول سنسور دما غیر تماسی MLX90614
    ماژول MLX90614ESF-AAA یک ترمومتر اینفرارد(مادون قرمز) است که برای سنجش دما بدون تماس طراحی شده است. داشتن 17 بیت ADC داخلی و یک پردازشگر سیگنال قدرتمند نظیر آردوینو امکان اندازه گیری دقیق و درست را برای این ماژول فراهم می کند. این ماژول کاربرد گسترده ای در اندازه گیری دمای بدن و تشخیص حرکت دارد. این ماژول خروجی را به دو روش PWM و (SMBUS (TWI,I2C فراهم می کند. خروجی 10 بیتی PWM دارای دقتی برابر با 0.14 درجه سانتی گراد است درحالی که ارتباط TWI دارای دقت 0.02 درجه سانتی گراد می باشد. مقدار اندازه گیری شده توسط ماژول میانگین دمای همه اشیاء موجود در میدان قابل سنجش سنسور این ماژول است.ماژول MLX90614 در دمای اتاق دقت اندازه گیری برابر 0.5 درجه سانتی گراد را ارائه می دهد.


    ویژگی ها
    کالیبره شده در کارخانه
    SMBUS سازگار با رابط دیجیتال
    خروجی PWM قابل برنامه ریزی برای خواندن مداوم
    40- تا +85 درجه سانتی گراد محدوده دمای سنسور (دمای خود سنسور نماید از این محدوده تجاوز نماید)
    70- تا +380 درجه سانتی گراد محدوده اندازه گیری دمای اجسام توسط سنسور
    ولتاژ تغذیه: 4.5V تا 5V
    دقت اندازه گیری :0.02 درجه سانتی گراد
    دارای نشانگر LED به هنگام اتصال به تغذیه
    مثال
    در مثال زیر با نزدیک کردن دست خود به سنسور متصل به آردوینو می توانید اندازه گیری دقیق دما را توسط این سنسور درSerial Monitor مشاهده کنید.



    کد:
    #include <i2cmaster.h> void setup(){ Serial.begin(9600); Serial.println("Setup..."); i2c_init(); //Initialise the i2c bus PORTC = (1 << PORTC4) | (1 << PORTC5);//enable pullups } void loop(){ int dev = 0x5A<<1; int data_low = 0; int data_high = 0; int pec = 0; i2c_start_wait(dev+I2C_WRITE); i2c_write(0x07); // read i2c_rep_start(dev+I2C_READ); data_low = i2c_readAck(); //Read 1 byte and then send ack data_high = i2c_readAck(); //Read 1 byte and then send ack pec = i2c_readNak(); i2c_stop(); //This converts high and low bytes together and processes temperature, MSB is a error bit and is ignored for temps double tempFactor = 0.02; // 0.02 degrees per LSB (measurement resolution of the MLX90614) double tempData = 0x0000; // zero out the data int frac; // data past the decimal point // This masks off the error bit of the high byte, then moves it left 8 bits and adds the low byte. tempData = (double)(((data_high & 0x007F) << 8) + data_low); tempData = (tempData * tempFactor)-0.01; float celcius = tempData - 273.15; float fahrenheit = (celcius*1.8) + 32; Serial.print("Celcius: "); Serial.println(celcius); Serial.print("Fahrenheit: "); Serial.println(fahrenheit); delay(1000); // wait a second before printing again }
    مرجع:
    MLX90614 Contactless Temperature Sensor Module (unassembled) [SEN_TEM_MLX_01A] - $26.50 : Elechouse, Arduino Play House

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 11-15-2013 در ساعت 03:17 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    24
    باسلام آیا این ماژول بصورت اسمبل نشده هست ؟
    ممنون

  3. #3
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    سلام
    این ماژول اسمبل و تست شده به فروش میرسه

  4. #4
    Junior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    24
    ممنون قربان ماژول خوبی هست .ضمن اینکه سنسور های ۶۴ پیکسلی mlx90620 برای خریدتکی الان ۶۰ دلار قیمت دارند . که اگر اینجا ۳۵۰ تومان(یا بیشتر ) هم دربیاد بازخیلی به صرفه تر ازسنسور های تک پیکسل هست . به نظرم اگر مشکلات واردات ازامریکارو تحمل میکنید.اون مدل هارو هم در نظر داشته باشید .
    با تشکر

  5. #5
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    با سلام
    انشاالله به مرور زمان محصولات تکمیل تر میشه، بازارش وجود داشته باشه تهیه می کنیم

  6. #6
    Junior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    24
    ان مدل ترموپایل که فرموردبوده بودید قرار هست برسه همین مدل هست ؟ آیا شما قطعات سفارسی هم وارد میکنید ؟
    باتشکر

  7. #7
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    این مدل ترموپایل که فرموردبوده بودید قرار هست برسه همین مدل هست ؟
    بله

    آیا شما قطعات سفارسی هم وارد میکنید ؟
    بله ولی بستگی داره چی باشه

  8. #8
    Junior Member
    تاریخ عضویت
    Nov 2013
    نوشته ها
    24
    نقل قول نوشته اصلی توسط spark نمایش پست ها


    بله ولی بستگی داره چی باشه
    evaluation بردهای Melexis و ADI ترموپایل و RF . به عنوان نمونه برد همین mlx90620 ,
    EVB90620.یا خود سنسور . نمونه کد راه اندازی با اردونیو
    و شماتیک و ... هم در اینترنت موجود هست .
    Arduino and MLX90620 16X4 pixel IR thermal array - Arduino Forum
    با تشکر

  9. #9
    Junior Member
    تاریخ عضویت
    Feb 2014
    نوشته ها
    1
    با سلام شما کی دوباره این ماژول رو وارد میکنید؟
    لطفا در صورت امکان زودتر واردکنید

  10. #10
    مدیر اصلی
    تاریخ عضویت
    Aug 2012
    محل سکونت
    ایران
    نوشته ها
    440
    سلام
    چشم ، در اولین فرصت
