موضوع: ماژول بیسیم انتقال داده مینیاتوری با رابط سریال ttl و برد 1200 متر

  1. #1
    Senior Member
    تاریخ عضویت
    Mar 2013
    محل سکونت
    Iran
    نوشته ها
    138

    Lightbulb ماژول بیسیم انتقال داده مینیاتوری با رابط سریال ttl و برد 1200 متر

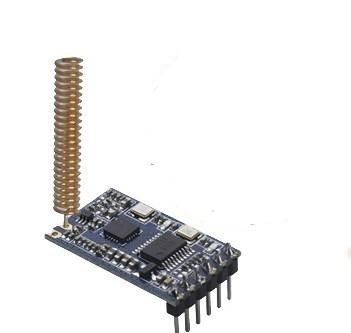

    ماژول آر اف R-R012S
    ماژول آر اف R-R012S دارای قدرت بالا در انتقال بیسیم دیتا بصورت یکپارچه در قالب بلوک های داده می باشد.در این ماژول از چیپ ها و قطعات صنعتی الکترونیکی استفاده شده است بطوری که موجب می شود در مقابل اختلالات مقاوم و پایدار باشد.توان خروجی این ماژول 100mW است و می تواند برای برای کاهش نویز در انتقال داده ، چندین کانال و باند مختلف و هچنین ID شبکه در اختیار کاربر قرار دهد. کاربران می توانند بصورت نرم افزاری در پورت سریال و پارامترهای مرتبط با RF تغییر ایجاد کنند.این ماژول به راحتی با استفاده از آردوینو قابل راه اندازی می باشد.


    ویژگی ها
    حداکثر توان خروجی: 100mW
    برد انتقال 1200m
    دارای قابلیت انتخاب باند: 433 MHz 470 /868 / 915 MHz
    دارای 40 کانال انتخابی
    استفاده از 4 byte برای پیکربندی ID شبکه
    قابلیت انتخاب نرخ داده های انتقالی (0.123-256kbps)
    مد مدولاسیون: GFSK
    دارای آنتن با قابلیت تطبیق اتوماتیک و سوئیچ کنترل دو جهته
    دارای تنظیمات متنوع برای پارامترهای پورت سریال
    حساسیت -120dBm
    ولتاژ کاری: 3.3 ~5.5V
    سازگاری با آردوینو

    کاربردها
    ریموت بیسیم تلمتری
    ریموت برای خواندن اطلاعات از راه دور
    سیستم های امنیتی
    کنترل صنعتی
    ثبت دیتا شخصی
    مونیتورینگ در سلامت و پزشکی
    سیستم های دسترسی
    کنترل روبوت ها

    مثال
    مثال زیر ارتباط دو ماژول R-R012S متصل به کامپیوتر و آردوینور را نشان می دهد.


    کد:
    int counter =0; void setup() { Serial.begin(9600); delay(50); } void loop() { counter++; Serial.print("Aftabrayaneh: "); Serial.println(counter); delay(500); // wait half a sec }

    مرجع:
    RF module(Serial Port)1.2km--R-R012SA - RF/WIFI module - China -

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 11-20-2013 در ساعت 05:10 PM

  2. #2
    Junior Member
    تاریخ عضویت
    Dec 2013
    نوشته ها
    13
    برای تغییر سرعت ارتباط در این ماژول باید از نرم افزار module software که تو پست قبلی آورده شده استفاد کنید ولی برای رفتن ماژول تو مد برنامه ریزی باید پایه set پول دان بشه (به زمین وصل بشه).

  3. #3
    Junior Member
    تاریخ عضویت
    Mar 2014
    نوشته ها
    2
    اگر ممکنه کد های آردوئینوی قسمت فرستنده و گیرنده رو بزارید.

  4. #4
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,993
    برای ارسال اطلاعات کافی است ازدستور Serial.println و یا Serial.write استفاده نمایید
    برای قسمت گیرنده هم کافی است از دستور ()Serial.read استفاده نمایید

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,993
    طریق ارسال اطلاعات این ماژول از طریق پورت com میباشد

  6. #6
    Junior Member
    تاریخ عضویت
    Jul 2014
    نوشته ها
    1
    سلام
    لطفا دیتاشیت ماژول رو هم بزارین
    ممنون

  7. #7
    Junior Member
    تاریخ عضویت
    Nov 2014
    نوشته ها
    19
    سلام دوستان
    برد واقعی این دستگاه در محیط باز و داخل ساختمان (2 تا 3 دیوار بین ماژولها) حدودا چقدر هست. میشه انتن رو عوض کرد و از انتن های شبیه مودم وایرلس استفاده کرد این انتن امکان اسیب دیدنش زیاده. ایا امکان ارتباط چند ماژول با هم هست (بیشتر از دو ماژول).
    ممنون.
