    Lightbulb ماژول سنسور لرزش و زاویه جیوه ای

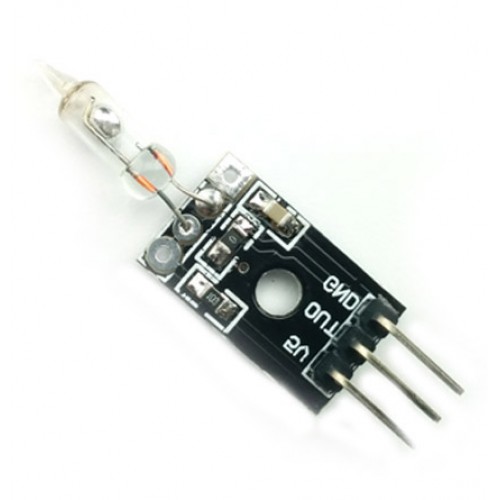

    کلید جیوه ای گونه ای از کلید است که از جیوه برای تشخیص وضعیت فیزیکی کلید نسبت به جهت گرانش زمین استفاده می کند و به تناسب عمل قطع یا وصل را انجام می دهد. کلیدهای جیوه از یک یا چند جفت کنتاکت الکتریکی در داخل یک محفظهٔ شیشه ای تشکیل شده اند که در داخل آن یک قطره جیوه قرار دارد. باقی محفظه ممکن است خلأ باشد یا با گاز بی اثر یا هوا پر شده باشد. نیروی گرانش پیوسته قطرهٔ جیوه را در پایین محفظه نگاه می دارد و هنگامی که کلید در جهت مناسب قرار بگیرد جیوه با کنتاکت های الکتریکی تماس پیدا می کند و مدار از طریق این کنتاکت ها بسته می شود؛ با جدا شدن قطرهٔ جیوه از کنتاکت ها کلید قطع خواهد شد. این ماژول به شما این امکان را می دهد که زاویه انحراف و جهت را تشخیص دهید.وقتی سنسور در موقعیت افقی قرار میگرد مانند مدار باز عمل میکند.و در مقابل هنگامی که سویچ بسته است جریان را عبور می دهد.از این ماژول می توانید به همراه بردهای آردینو در پروژه های خود استفاده کنید


    کاربردها
    حسگر چرخش
    خودروها
    حسگر افتادن
    دماپاها (ترموستات)
    دستگاه های سکه ای

    مثال

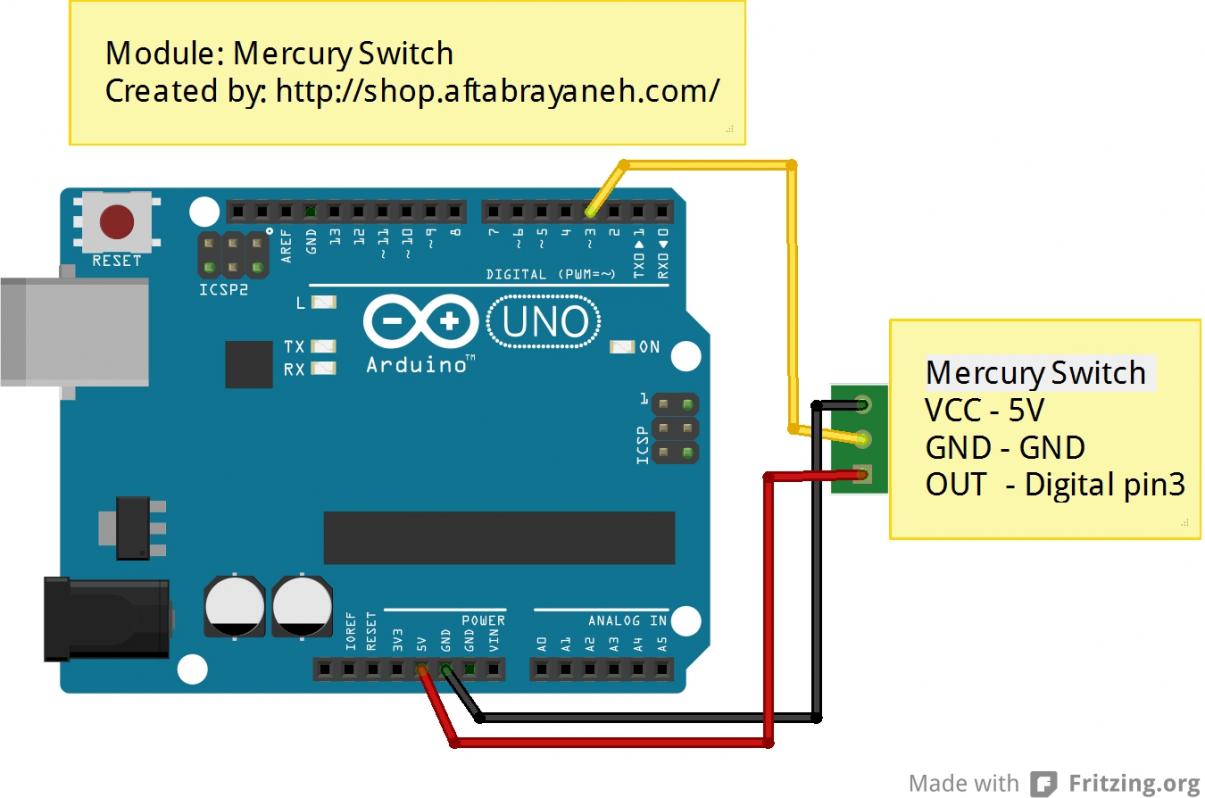

    در این مثال LED پین 13 به هنگام کج شدن سنسور روشن می شود.


    کد:
    int ledPin = 13; // Connect LED to pin 13 int switcher = 3; // Connect Tilt sensor to Pin3 void setup() { pinMode(ledPin, OUTPUT); // Set digital pin 13 to output mode pinMode(switcher, INPUT); // Set digital pin 3 to input mode } void loop() { if(digitalRead(switcher)==HIGH) //Read sensor value { digitalWrite(ledPin, HIGH); // Turn on LED when the sensor is tilted } else { digitalWrite(ledPin, LOW); // Turn off LED when the sensor is not triggered } }
    مرجع:
    کلید جیوه ای - ویکی پدیا، دانشنامهٔ آزاد
    Arduino Mercury Switch Breakout Module - Geeetech Wiki

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
