موضوع: ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور

  1. #1
    Senior Member
    تاریخ عضویت
    Mar 2013
    محل سکونت
    Iran
    نوشته ها
    138

    Lightbulb ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور

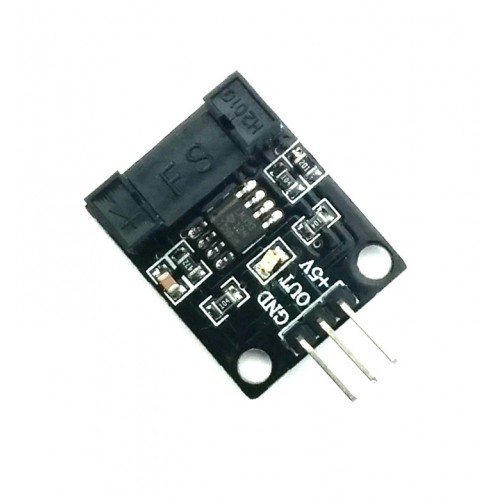

    این ماژول از یک سویچ نوری تشکیل شده و سمتی که با حرف F مشخص شده از یک LED اینفرارد بهره می گیرد که در داخل شکاف می تابد و طرفی که با حرف S مشخص شده از یک فوتوترانزیستور تشکیل شده که به هنگام دریافت نور ON میشود. به این ترتیب با استفاده ازاین ماژول می توان هرچیزی که ازبین شکاف می گذرد را شناسایی کرد.از کاربردهای این ماژول می توان در اسکنرها و یا دیسک و DVD درایوها نام برد.ولتاژ تغذیه این ماژول 5 ولت بوده به آسانی به وسیله ی بردهای آردینو قابل راه اندازی است.




    مثال
    در مثال زیر پین OUT ماژول به پین 8 آردینو متصل است.وقتی جسمی از شکاف ماژول عبور میکند LED پین 13 آردینو روشن میشود.


    کد:
    int swPin = 8; // input int LEDPin = 13; // output void setup() // run once, when the sketch starts { pinMode(LEDPin, OUTPUT); // sets the digital pin as output } void loop() // run over and over again { if (digitalRead(swPin)) { digitalWrite(LEDPin, HIGH); delay(300); } else { digitalWrite(LEDPin, LOW); } }
    مرجع:
    Arduino 101 meetup prep – day 5 – optical limit switches | makebright

    جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
    فایل های پیوست شده فایل های پیوست شده
    ویرایش توسط hesam.time : 02-09-2014 در ساعت 05:47 PM
    لایک کردن

  2. #2
    Junior Member
    تاریخ عضویت
    Aug 2013
    نوشته ها
    14
    سلام میشه ابعاد ماژول را بدهید؟

  3. #3
    Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    33
    سلام
    میشه یک کد کمک کنید که بتونم خروجی سنسور در خروجی اردیونو بصورت عدد ببینم

  4. #4
    Senior Member
    تاریخ عضویت
    Jan 2015
    محل سکونت
    ایران
    نوشته ها
    238
    سلام بلی بفرمایید:

    کد:
    int swPin = 8;     // input
    int oldval=0;

    void setup()                    // run once, when the sketch starts
    {
      Serial.begin(9600);
      pinMode(swPin,INPUT);      // sets the digital pin as output
    }

    void loop()                     // run over and over again
    {
    val=digitalRead(swPin);
        if(val!=oldval){
            oldval=val;
            Serial.print("val:");
            Serial.print(val);
        }

    }

  5. #5
    Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    33
    سلام دوست عزیز
    من میخام با اپتو کانتر ویک انکودر 12 سوراخه سرعت باد و محاسبه کنم کسی میتونه کمک کنه

  6. #6
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,024
    دوست من از کدهای مخصوص RMP استفاده کن

    با کمک ماژول های اپتوکانتر و البته دخالت یک سری توابع دیگه rpmرو به دست میارین که یه جورایی شبیه کار شماست.

  7. #7
    Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    33
    سلام دوست من
    چطوری کمک بیشتری کنید
    وقتمم کمه

  8. #8
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,024
    ببینید میاین با همین اپتوکانترها کد RMP می نویسید

    کافیه سرچ کنید کدهای rpmرو .
    بعد بر حسب این که چجوری (مقیاس نیم یا ربع یا شاید هم کمتر ) باید داده در بیارید اعداد رو تغییر میدید.

  9. #9
    Junior Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    8
    سلام میشه کمک کنید و با اپتوکانتر و یک اردینیو یک موتور dc را در یک زاویه خاص نگاه دارم مثلا انکودر 180 درجه ایی باشه تشکر

  10. #10
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,024
    نقل قول نوشته اصلی توسط mhk1367 نمایش پست ها
    سلام میشه کمک کنید و با اپتوکانتر و یک اردینیو یک موتور dc را در یک زاویه خاص نگاه دارم مثلا انکودر 180 درجه ایی باشه تشکر

    ممممممم
    اولین چیزی که به ذهنم میرسه اینه که چرا سروو نه !!!

    و ما بعداز این

    این تاپیک دقیقا میخواد کاری که مطلوب شما هست رو انجام بده:How to stop DC Motor at a particular degree of rotation
